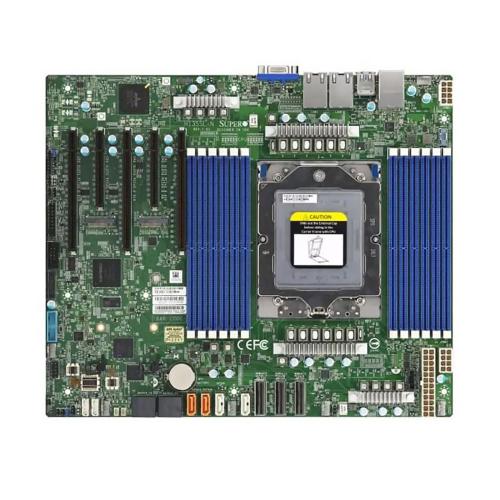

Системная плата Supermicro H13SSL-N, ATX, 1xSP5 9004 EPYC

Системная плата Supermicro H13SSL-N — это серверная материнская плата формата ATX на сокете SP5, предназначенная для процессоров AMD EPYC 9004 поколения. Артикул MBD-H13SSL-N-B_bundle включает плату в комплекте поставки Kit, что упрощает сборку серверного узла с нуля. Модель рассчитана на задачи, где нужна высокая пропускная способность памяти и достаточное число линий PCIe 5.0. Плата поддерживает до 3 ТБ оперативной памяти DDR5 ECC и оснащена встроенной сетью 2 × 10GbE на контроллере Intel X550.

Назначение и позиционирование

H13SSL-N относится к платформам Supermicro на базе однопроцессорной архитектуры SP5. Чипсет здесь интегрирован непосредственно в CPU, поэтому вся логика ввода-вывода и контроллеры памяти работают через процессор. Это даёт минимальные задержки при обращении к ОЗУ и периферии. Плата выполнена в форм-факторе ATX, что позволяет собирать серверы в стандартных корпусах без переплаты за проприетарные шасси.

Двенадцать слотов DIMM дают гибкость при конфигурировании: можно начать с одной планки и постепенно наращивать объём. Максимум — 3 ТБ при использовании 3DS RDIMM. Такой запас пригодится для виртуализации, in-memory баз данных и аналитических задач.

Применение и сценарии использования

Виртуализация и частные облака

Плата MBD-H13SSL-N-B_bundle подходит для гипервизоров, где важно много ядер и большой объём памяти. Один процессор EPYC 9004 предоставляет до 96 ядер и 192 потоков. Этого достаточно, чтобы держать десятки виртуальных машин на одном хосте. До 3 ТБ DDR5 ECC снижают риск ошибок памяти в долгих сессиях.

Базы данных и кэширование

Для СУБД и кэшей вроде Redis критична скорость памяти и дисков. Два слота M.2 NVMe и восемь портов SATA III позволяют собрать быстрый локальный массив. PCIe 5.0 даёт удвоенную пропускную способность по сравнению с PCIe 4.0 для сетевых карт и контроллеров.

Сетевые узлы и балансировка

Встроенные 10GbE на Intel X550 — это два порта без отдельной карты. Плюс есть выделенный 1GbE для IPMI/BMC. Такой набор удобен для прокси, балансировщиков и межсетевых экранов, где нужна отказоустойчивость на сетевом уровне.

Рабочие станции и вычисления

Форм-фактор ATX и три слота PCIe 5.0 x16 позволяют собрать вычислительную станцию с ускорителями. Например, для задач рендеринга, инференса моделей или научных расчётов. Плата совместима с корпусами, рассчитанными на стандартные ATX-крепления.

Технические характеристики

• Артикул: MBD-H13SSL-N-B_bundle
• Тип: серверная материнская плата
• Марка: Supermicro
• Сокет: SP5 (AMD EPYC 9004)
• Чипсет: AMD SP5, интегрирован в CPU
• Форм-фактор: ATX
• Слоты памяти: 12 × DDR5 RDIMM / 3DS RDIMM ECC
• Максимальный объём памяти: 3 ТБ
• Слоты расширения: 3 × PCIe 5.0 x16, 1 × PCIe 5.0 x8, 1 × M.2 PCIe 5.0
• Порты SATA: 8 × SATA III (6 Гбит/с) + 2 × M.2 NVMe
• Сеть: 2 × 10GbE (Intel X550) + 1 × 1GbE (IPMI/BMC)
• Питание: 24-pin ATX + 2 × 8-pin EPS CPU
• Вид поставки: Kit
• Гарантия: 12 месяцев

Преимущества решения

• Гибкость по памяти. Двенадцать слотов DIMM и поддержка 3DS RDIMM позволяют масштабировать объём до 3 ТБ без замены платформы.
• Сеть из коробки. Два порта 10GbE на Intel X550 не требуют отдельной сетевой карты, что экономит слот PCIe.
• Современные интерфейсы. PCIe 5.0 x16 в трёх слотах и M.2 PCIe 5.0 дают запас по пропускной способности на несколько лет вперёд.
• Комплект Kit. Артикул MBD-H13SSL-N-B_bundle поставляется в наборе, что упрощает старт сборки сервера.
• Управление. Выделенный 1GbE для IPMI/BMC обеспечивает удалённый доступ к управлению даже при выключенной ОС.
• Стандартный формат. ATX-крепления совместимы с большинством серверных и рабочих корпусов.

Совместимость и питание

Плата рассчитана на процессоры AMD EPYC 9004 серии с сокетом SP5. Память — только DDR5 ECC RDIMM или 3DS RDIMM, обычные UDIMM не подойдут. Для питания используются 24-pin ATX и два 8-pin EPS для CPU. Такой набор разъёмов встречается в большинстве серверных блоков питания мощностью от 800 Вт. Перед установкой стоит проверить, что БП выдаёт достаточный ток по линии 12 В.

Слоты расширения: три PCIe 5.0 x16 и один PCIe 5.0 x8. Дополнительно есть отдельный слот M.2 PCIe 5.0. Восемь портов SATA III работают через чипсет процессора. Два NVMe M.2 подключаются напрямую к линиям CPU, что снижает задержки.
