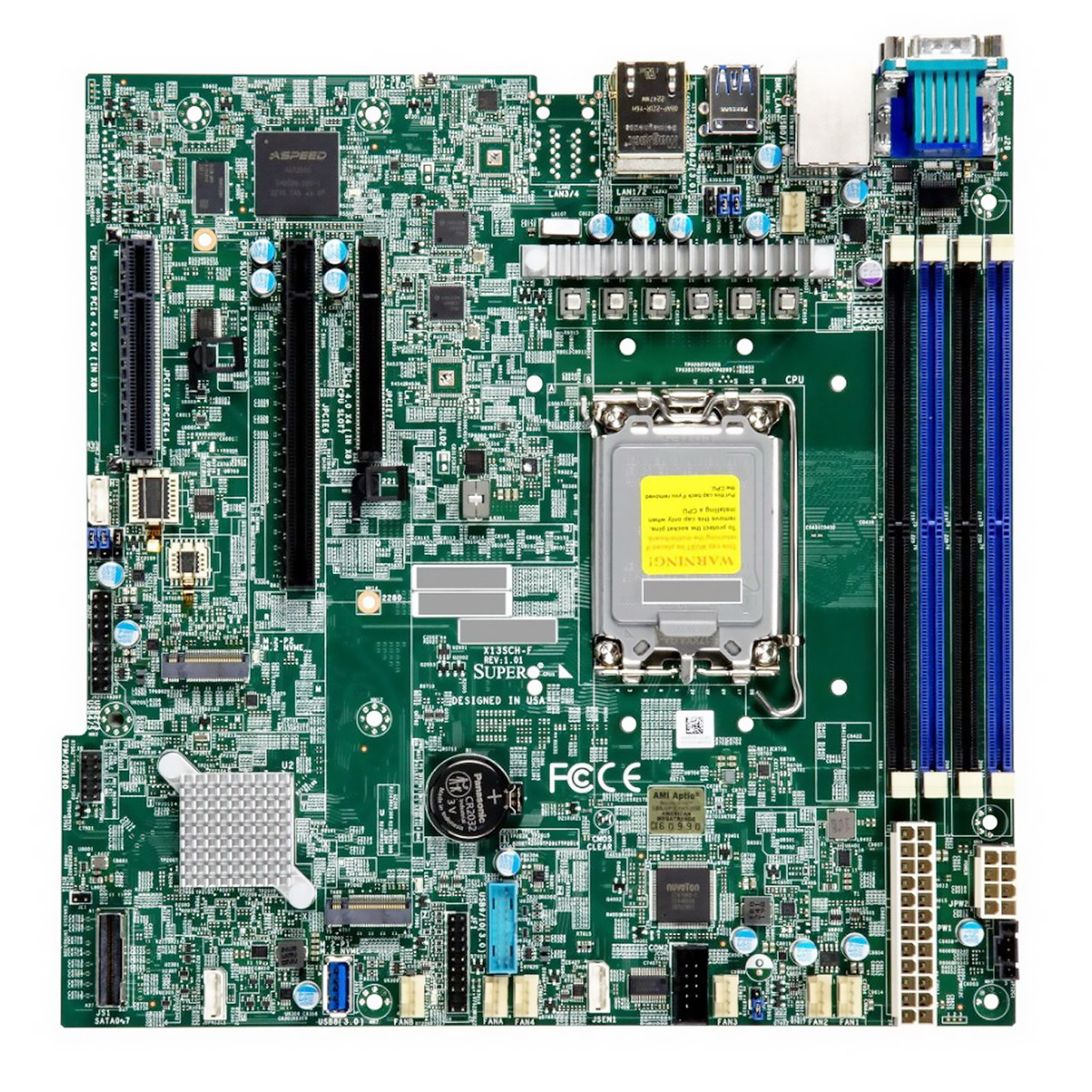

Системная плата Supermicro MBD-X13SCH-F-B, Micro-ATX, 1xLGA 1700 Xeon 6300/E-2400

Системная плата Supermicro MBD-X13SCH-F-B в форм-факторе Micro-ATX создана для построения компактных, но производительных серверов на платформе Intel LGA1700. Модель MBD-X13SCH-F-B поддерживает процессоры Intel Xeon 6300-серии, E-2400 и Pentium, а также располагает четырьмя слотами DDR5 ECC UDIMM. Это решение подойдёт для тех задач, где нужен баланс между вычислительной мощностью, надёжностью подсистемы памяти и ограниченным пространством в стойке.

Назначение и позиционирование

Плата относится к классу серверных решений начального и среднего уровня. Чипсет Intel C266 обеспечивает стабильную работу с ECC-памятью, что важно для задач, где ошибки в данных недопустимы. Форм-фактор Micro-ATX позволяет собирать системы глубиной от 400 мм — такие корпуса занимают меньше места в стойке и потребляют меньше воздуха на охлаждение.

Платформа рассчитана на процессоры с тепловым пакетом до 95 Вт. Это открывает путь к использованию как экономичных Xeon E-2400, так и более производительных Xeon 6300-серии. Встроенный контроллер BMC с отдельным портом 1GbE даёт возможность удалённого управления — функция, которая обычно доступна только в более дорогих решениях.

Применение и сценарии использования

Благодаря набору интерфейсов и поддержке ECC-памяти, плата MBD-X13SCH-F-B подходит для нескольких типовых сценариев.

Виртуализация и контейнеры

Четыре слота DDR5 позволяют установить до 128 ГБ памяти. Этого достаточно для запуска 10–15 виртуальных машин средней нагрузки или нескольких десятков контейнеров. ECC-память снижает риск сбоев при длительной работе под нагрузкой.

Файловый сервер и СХД

Восемь портов SATA III с пропускной способностью 6 Гбит/с дают возможность собрать массив из восьми дисков. Это может быть как RAID-массив на программном уровне, так и пул для хранения резервных копий или медиафайлов.

Периферийные вычисления и сетевые шлюзы

Компактные размеры и низкое энергопотребление делают плату удобной для установки в удалённых офисах или на производственных площадках. Два порта 1GbE на базе Intel i210 обеспечивают стабильное сетевое подключение, а IPMI/BMC позволяет обслуживать систему без выезда специалиста.

Разработка и тестирование

Слот PCIe 5.0 x16 и два слота M.2 PCIe 4.0 x4 дают простор для установки ускорителей, сетевых карт или быстрых накопителей. Это удобно для стендов разработки, где нужно быстро менять конфигурацию под конкретную задачу.

Технические характеристики

• Артикул: MBD-X13SCH-F-B
• Тип: серверная материнская плата
• Форм-фактор: Micro-ATX
• Сокет: LGA1700
• Поддерживаемые процессоры: Intel Xeon 6300-серии, E-2400, Pentium
• Чипсет: Intel C266
• Слоты памяти: 4 × DDR5 ECC UDIMM
• Максимальный объём памяти: 128 ГБ
• Порты SATA: 8 × SATA III (6 Гбит/с)
• Слоты расширения: 1 × PCIe 5.0 x16, 2 × PCIe 4.0 x4 (в форм-факторе x8), 2 × M.2 PCIe 4.0 x4 (M-key, 2280/22110)
• Встроенная сеть: 2 × 1GbE (Intel i210) + 1 × 1GbE (IPMI/BMC)
• Разъёмы питания: 24-pin ATX + 1 × 8-pin EPS CPU
• Вид поставки: Kit
• Гарантия: 12 месяцев

Преимущества решения

• Компактность без потери функциональности. Micro-ATX позволяет собрать сервер в корпусе высотой 2U или в настольном исполнении, сохранив при этом восемь портов SATA и три сетевых интерфейса.
• Поддержка ECC-памяти. Ошибки в оперативной памяти исправляются на аппаратном уровне, что критично для баз данных и систем виртуализации.
• Удалённое управление. Встроенный BMC с отдельным портом 1GbE даёт полный доступ к консоли, питанию и мониторингу — независимо от состояния основной системы.
• Гибкость по накопителям. Два слота M.2 PCIe 4.0 x4 позволяют установить быстрые NVMe-накопители, а восемь SATA — собрать вместительный массив для данных. Модель MBD-X13SCH-F-B поддерживает загрузку как с SATA, так и с NVMe.
• Современные интерфейсы. PCIe 5.0 x16 обеспечивает запас пропускной способности для будущих ускорителей и сетевых карт.

Совместимость и рекомендации по сборке

Плата работает с процессорами Intel LGA1700, включая Xeon 6300-серии и E-2400. Для сборки потребуется память DDR5 ECC UDIMM — обычные модули DDR5 без ECC не подойдут. Рекомендуется использовать блок питания мощностью от 500 Вт с разъёмом 8-pin EPS для питания процессора.

Корпус должен поддерживать форм-фактор Micro-ATX и иметь достаточную вентиляцию. При установке восьми SATA-дисков стоит позаботиться о дополнительном охлаждении зоны накопителей. Для M.2-накопителей предусмотрены крепления длиной 2280 и 22110 мм.
