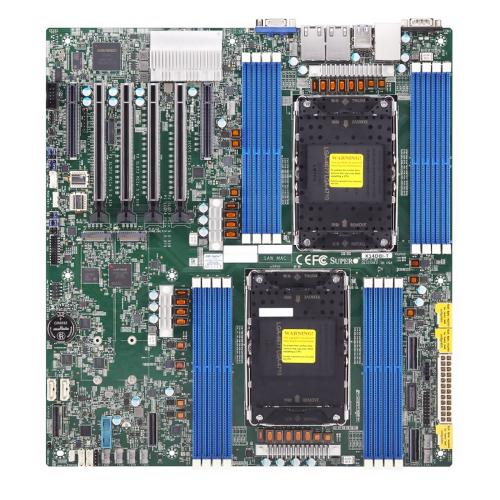

Системная плата Supermicro MBD-X14DBI-B_bundle1, E-ATX, 2x LGA-4710 Xeon 6700/6500

Системная плата Supermicro MBD-X14DBI-B_bundle1 — это серверная материнская плата формата E-ATX с двумя процессорными сокетами LGA4710. Модель MBD-X14DBI-B_bundle1 рассчитана на установку процессоров Intel Xeon 6700/6500 с P-ядрами и Xeon 6700 с E-ядрами. Плата построена на базе чипсета Intel C741 и поддерживает до 16 модулей памяти DDR5 ECC RDIMM. Она подходит для сборки серверов, рабочих станций и вычислительных узлов, где требуется высокая плотность вычислений на единицу объёма корпуса.

Применение и сценарии использования

Серверы для виртуализации

Два сокета LGA4710 и 16 слотов оперативной памяти позволяют собрать узел с большим числом виртуальных машин. DDR5 ECC RDIMM с частотой до 6400 MT/s снижает задержки при обращении к памяти. Это важно для гипервизоров, которые держат в памяти сотни гостевых систем одновременно. Артикул MBD-X14DBI-B_bundle1 часто выбирают для кластеров VMware vSphere и Proxmox.

Базы данных и аналитика

Слоты PCIe 5.0 x16 дают возможность установить несколько NVMe-контроллеров или GPU-ускорителей. Пропускная способность шины PCIe 5.0 вдвое выше, чем у PCIe 4.0. Это значит, что обмен данными между процессором и накопителями не становится узким местом. Для СУБД с интенсивной записью такая конфигурация подходит напрямую.

Вычислительные узлы и HPC

Форм-фактор E-ATX совместим с большинством серверных корпусов глубиной от 600 мм. Десять портов SATA III позволяют подключить массив дисков без дополнительных HBA-контроллеров. Для задач рендеринга, моделирования и научных расчётов плата даёт запас по линиям PCIe и памяти.

Сборка рабочих станций

Несмотря на серверное происхождение, плата устанавливается в стандартные корпуса E-ATX. Встроенная сетевая карта на базе Broadcom BCM5720 обеспечивает два порта 1GbE. Отдельный порт IPMI/BMC на контроллере AST2600 даёт удалённый доступ к управлению. Это удобно для рабочих станций, которые стоят в отдельной серверной.

Технические характеристики

• Артикул: MBD-X14DBI-B_bundle1
• Тип: серверная материнская плата
• Форм-фактор: E-ATX
• Сокет: 2 × LGA4710
• Поддерживаемые процессоры: Intel Xeon 6700/6500 с P-ядрами, Xeon 6700 с E-ядрами
• Чипсет: Intel C741
• Тип памяти: DDR5 ECC RDIMM
• Количество слотов памяти: 16
• Максимальная частота памяти: 6400 MT/s
• Слоты расширения: 4 × PCIe 5.0 x16, 2 × PCIe 5.0 x8, 3 × PCIe 5.0 x8 via MCIO, 2 × M.2 PCIe 5.0 x4 (M-key 2280/22110)
• Порты SATA: 10 × SATA III (6 Гбит/с)
• Встроенная сеть: 2 × 1GbE (Broadcom BCM5720) + 1 × 1GbE (IPMI/BMC AST2600)
• Вид поставки: Kit
• Гарантия: 12 месяцев

Преимущества решения

Плата MBD-X14DBI-B_bundle1 даёт плотную конфигурацию: два процессора, 16 модулей памяти и девять линий PCIe 5.0 в одном корпусе E-ATX. Инженеры Supermicro развели линии PCIe так, что все слоты работают на полной скорости без переключения между устройствами. Порты MCIO позволяют вынести часть слотов на кабельные райзеры, что упрощает компоновку внутри корпуса.

Система управления на базе AST2600 поддерживает IPMI 2.0, Redfish и KVM over LAN. Администратор может обновить прошивку, посмотреть логи и перезагрузить сервер удалённо. Два гигабитных порта BCM5720 можно объединить в bond для отказоустойчивости или распределения трафика.

Питание организовано через два разъёма ATX 24-pin и восемь 8-pin EPS. Такая схема рассчитана на процессоры с TDP до 350 Вт каждый. Стабильность питания важна при длительной работе под нагрузкой, и здесь запас заложен с учётом пиковых токов.
