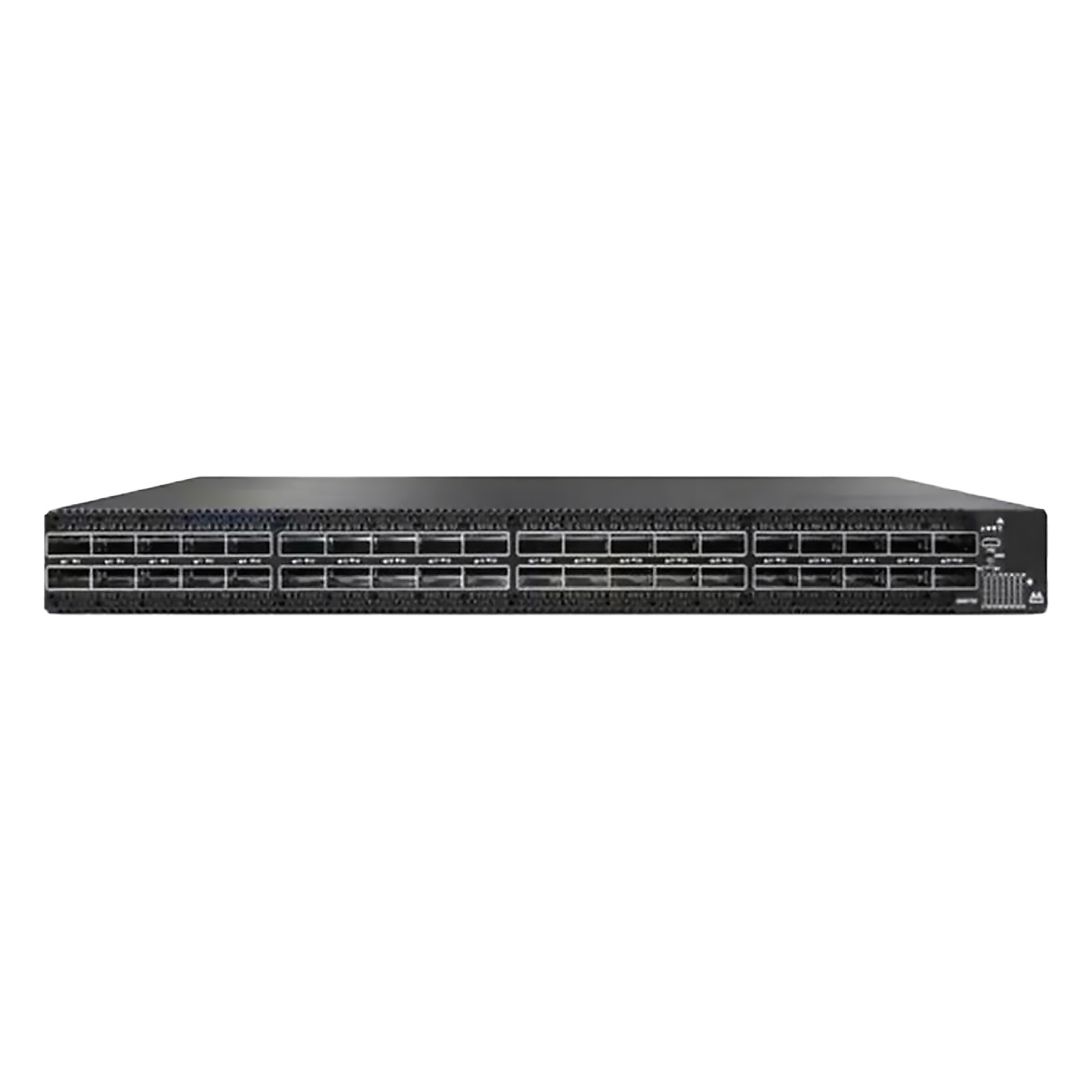

Коммутатор Mellanox Quantum MQM8790-HS2R

Коммутатор MQM8790-HS2R_ NVIDIA Mellanox Quantum — 40-портовая HDR InfiniBand платформа с пропускной способностью 16 Тбит/с и задержкой менее 90 нс. Технология SHARP in-network computing выполняет коллективные операции MPI непосредственно в коммутаторе, ускоряя распределённое обучение нейросетей. MQM8790-HS2R_ используется в суперкомпьютерных кластерах, AI/ML-инфраструктуре и системах хранения с параллельными файловыми системами.

Применение и сценарии использования

GPU-кластеры для обучения AI/ML моделей

Коммутатор MQM8790-HS2R_ обеспечивает межузловой интерконнект для кластеров NVIDIA DGX A100 и H100. SHARP снижает трафик All-Reduce на 50%, позволяя масштабировать кластер с линейным ростом производительности без насыщения сети при обмене градиентами.

HPC-суперкомпьютеры и CFD/FEA симуляции

Задержка менее 90 нс критична для MPI-задач вычислительной гидродинамики: каждый барьер синхронизации умножается на число итераций симуляции. Adaptive Routing v2 автоматически балансирует потоки между путями fat-tree без ручной настройки.

Параллельные файловые системы (Lustre, GPFS, WEKA)

Non-blocking коммутация 16 Тбит/с гарантирует каждому из 40 узлов полную полосу к NSD-серверам при пиковых checkpoint-операциях — без конкуренции за пропускную способность магистрали.

Технические характеристики

• Артикул: MQM8790-HS2R_
• Производитель: NVIDIA (Mellanox)
• Модель: Quantum QM8790
• Форм-фактор: 1U, 19″
• Тип: HDR InfiniBand Smart Switch
• Портов: 40 × QSFP56 200 Гбит/с (HDR; поддержка 2×100G HDR100)
• Пропускная способность: 16 Тбит/с (non-blocking)
• Задержка: <90 нс (cut-through)
• SHARP: in-network computing (All-Reduce, Broadcast, Scatter/Gather)
• Маршрутизация: Adaptive Routing v2
• Subnet Manager: встроенный OpenSM + NVIDIA UFM
• Питание: 2 × AC БП (1+1 резерв, горячая замена)
• Охлаждение: C2P airflow (задний → передний), горячезаменяемые вентиляторы
• Потребление: 300–450 Вт
• Консоль: Да (RJ-45)
• Порт управления: 1 × 1GbE RJ-45 OOB
• Рабочая температура: 0–45°C
• Температура хранения: −40–70°C
• Габариты: 43,2 × 429,3 × 594,4 мм
• Вес нетто: ~14 кг
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: коммутатор MQM8790-HS2R_, 2 × БП AC, Rail Kit, документация. Кабели QSFP56 (DAC, AOC или трансиверы) приобретаются отдельно по топологии кластера.

Рекомендации по размещению

Форм-фактор 1U, глубина 594,4 мм — требуется стойка от 1000 мм глубиной. Воздушный поток C2P: холодный воздух входит сзади, выходит спереди через порты QSFP56. Подключайте оба БП к разным PDU; рекомендуется выделенная линия 16А на каждый блок.

Интеграция с инфраструктурой

Совместимость: NVIDIA Mellanox HDR HCA ConnectX-6; NVIDIA DGX A100/H100; стандарт InfiniBand HDR; SHARP; NVMe-oF over IB; MPI/NCCL; RDMA/GPUDirect; топологии Fat-Tree, SlimFly, Dragonfly+.

Преимущества решения

• 16 Тбит/с non-blocking: каждый из 40 портов получает гарантированную полосу 200 Гбит/с без деградации при полной нагрузке.
• SHARP in-network computing: All-Reduce в коммутаторе снижает нагрузку на GPU/CPU на 50% при распределённом обучении.
• <90 нс задержка: субмикросекундный интерконнект для MPI-барьеров и NVMe-oF over IB.
• Резервируемые БП и вентиляторы: горячая замена без остановки кластерных заданий.
