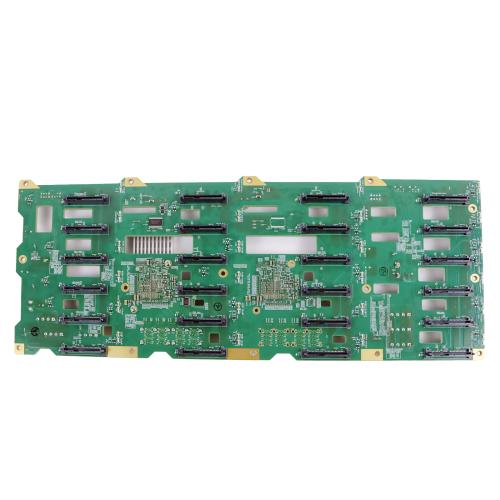

Плата Supermicro BPN-SAS3-846EL1 24 Port 12Gbps 4U SAS 3 Single Expander Backplane
Артикул:
BPN-SAS3-846EL1
Характеристики
Производитель
Supermicro
Дополнительно
Интерфейс: SAS3 (12 Гбит/с); Количество портов: 24; Тип: Single Expander; Форм-фактор: 4U Backplane
Вид запасной части
Плата расширения
Назначение
Backplane-плата для подключения 24 накопителей SAS3/SATA3 в корпусах Supermicro 4U
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Плата Supermicro BPN-SAS3-846EL1 — это backplane-плата с одним SAS3-экспандером на 24 порта. Она предназначена для подключения накопителей SAS3 (12 Гбит/с) и SATA3 в серверных корпусах Supermicro 4U. Модель BPN-SAS3-846EL1 обеспечивает прямое соединение накопителей с контроллером без дополнительных кабелей для каждого диска.
Применение и сценарии использования
Сборка корпусов Supermicro 4U
Плата BPN-SAS3-846EL1 устанавливается в шасси Supermicro серий 846, 847, 936, 937, 938. Она подходит для систем с 24 горячезаменяемыми отсеками, где требуется надёжная работа SAS3 или SATA3 накопителей. Это типовое решение для серверов хранения данных и NAS.
Построение систем хранения данных (СХД)
Благодаря одному SAS3-экспандеру, BPN-SAS3-846EL1 позволяет объединять до 24 дисков через один интерфейс. Это упрощает кабельную разводку и снижает стоимость контроллеров. Плата совместима с большинством RAID-контроллеров Supermicro и сторонних производителей, поддерживающих SAS3.
Апгрейд существующих серверов
Замена старой backplane на BPN-SAS3-846EL1 даёт прирост пропускной способности до 12 Гбит/с на порт. Это актуально для серверов с SSD-накопителями, где важна высокая скорость обмена данными. Плата поддерживает SATA3 диски, что сохраняет совместимость с бюджетными накопителями.
Технические характеристики
- Артикул: BPN-SAS3-846EL1
- Тип: Single Expander Backplane
- Интерфейс: SAS3 (12 Гбит/с)
- Количество портов: 24
- Форм-фактор: 4U Backplane
- Поддерживаемые накопители: SAS3, SATA3
- Совместимость: Supermicro 846, 847, 936, 937, 938 серии шасси
- Гарантия: 12 месяцев
- Производитель: Supermicro
- Назначение: Backplane-плата для подключения 24 накопителей SAS3/SATA3 в корпусах Supermicro 4U
Комплектация и установка
Стандартная комплектация: плата Supermicro BPN-SAS3-846EL1, инструкция по установке. Кабели и крепёж приобретаются отдельно, если не входят в комплект шасси.
Рекомендации по размещению
Плата BPN-SAS3-846EL1 устанавливается в отсек для backplane в корпусе Supermicro 4U. Убедитесь, что шасси поддерживает 24 отсека и имеет свободный слот для платы. Подключение к контроллеру выполняется через один SAS3-кабель (обычно SFF-8643).
Интеграция с инфраструктурой
Для работы BPN-SAS3-846EL1 требуется совместимый RAID-контроллер или HBA с портами SAS3. Плата не требует дополнительного питания, если шасси обеспечивает питание через backplane. При использовании SATA3 дисков скорость будет ограничена возможностями накопителя.
Преимущества решения
- 24 порта SAS3 – поддержка до 24 дисков с пропускной способностью 12 Гбит/с каждый
- Один экспандер – упрощает кабельную разводку и снижает стоимость системы
- Совместимость с SATA3 – работает с бюджетными накопителями без потери функциональности
- Надёжность Supermicro – проверенное решение для серверов хранения данных
- Лёгкая замена – плата BPN-SAS3-846EL1 подходит для апгрейда старых корпусов
Вопросы и ответы
С какими контроллерами совместима BPN-SAS3-846EL1?
Плата BPN-SAS3-846EL1 совместима с любыми контроллерами и HBA, поддерживающими интерфейс SAS3 (12 Гбит/с) и имеющими порты SFF-8643. Подойдут модели Supermicro AOC-S3008L-L8e, LSI/Broadcom 9300, 9400 серий, а также аналоги.
Можно ли использовать SATA3 диски с этой платой?
Да, BPN-SAS3-846EL1 поддерживает SATA3 диски. Они будут работать на скорости, ограниченной самим накопителем (обычно до 6 Гбит/с). Плата автоматически определяет тип диска.
Какой кабель нужен для подключения платы?
Для подключения BPN-SAS3-846EL1 к контроллеру требуется кабель с разъёмами SFF-8643 с обеих сторон (обычно mini-SAS HD). Длина кабеля зависит от расстояния между платой и контроллером.
Подходит ли плата для корпусов Supermicro SC846?
Да, BPN-SAS3-846EL1 предназначена для шасси Supermicro 4U, включая серии SC846, SC847, SC936, SC937, SC938. Перед покупкой проверьте количество отсеков в корпусе.
Нужно ли дополнительное питание для BPN-SAS3-846EL1?
Плата BPN-SAS3-846EL1 получает питание через разъём на шасси. Отдельный блок питания не требуется, если корпус обеспечивает питание backplane. Убедитесь, что блок питания шасси имеет достаточную мощность для всех дисков.
