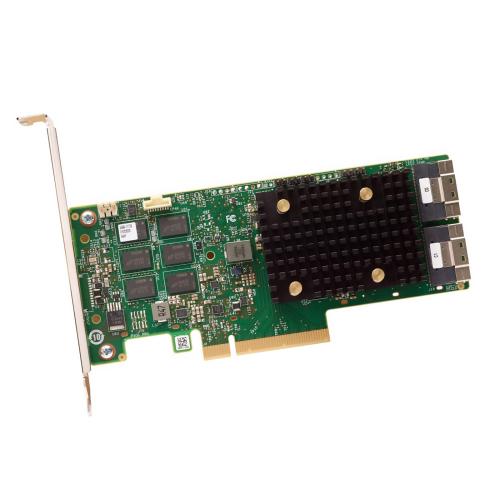

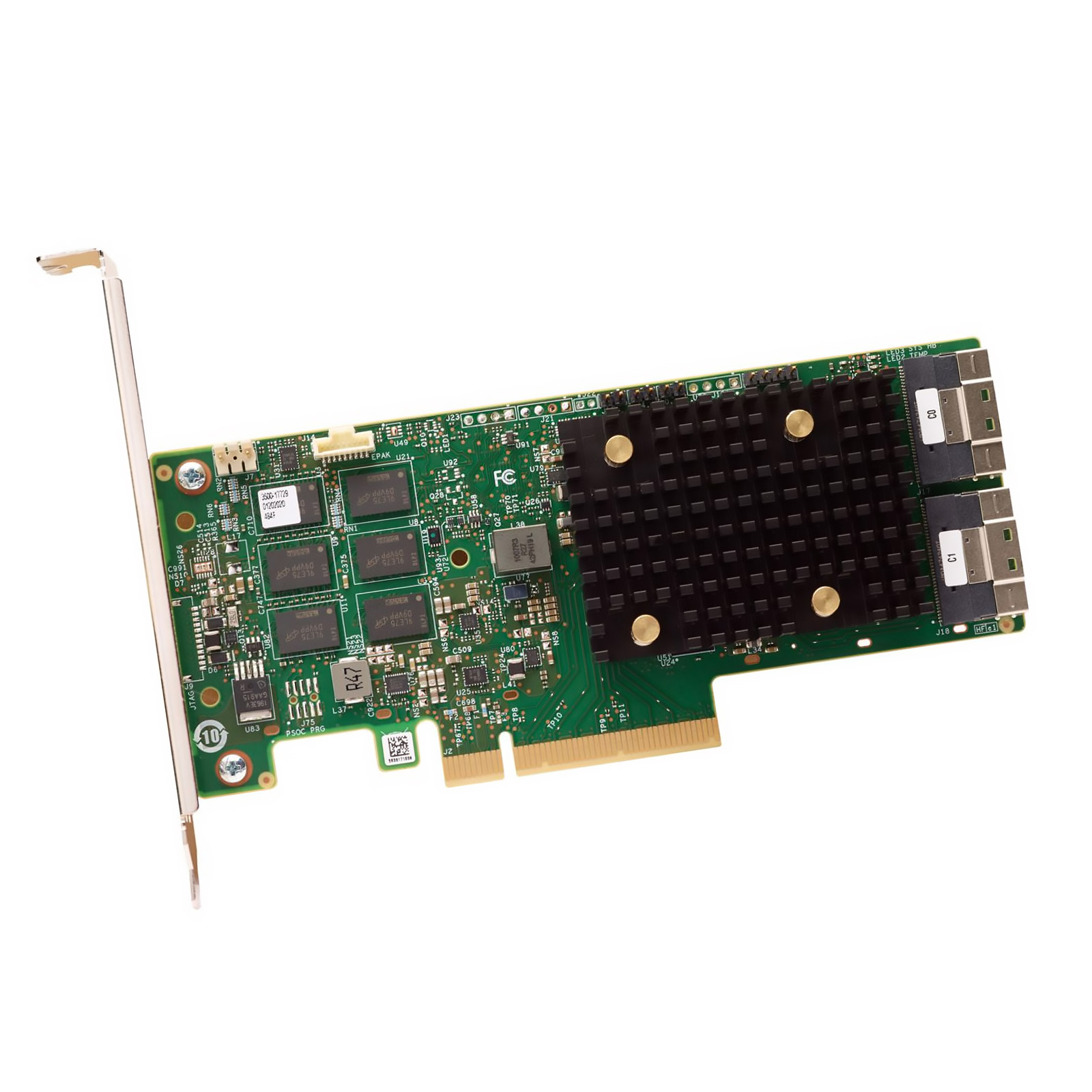

RAID-контроллер Lenovo 4Y37A09735 ThinkSystem RAID 940-16i CFF

RAID-контроллер Lenovo 4Y37A09735 ThinkSystem RAID 940-16i CFF — это флагманский контроллер для серверов Lenovo ThinkSystem, рассчитанный на серьёзные нагрузки. Модель 4Y37A09735 построена на чипе Broadcom SAS3916 и поддерживает до 240 накопителей, что делает её подходящей для массивов хранения и виртуализации. Устройство выполнено в формате CFF и устанавливается в выделенный слот на материнской плате. Кэш объёмом 4 ГБ и защита CacheVault обеспечивают стабильную работу даже при внезапном отключении питания.

Назначение и позиционирование

ThinkSystem RAID 940-16i CFF относится к классу высокопроизводительных RAID-контроллеров корпоративного уровня. Он предназначен для серверов, где требуется высокая скорость обработки операций ввода-вывода и надёжное хранение данных. Контроллер работает с интерфейсом PCIe 4.0 x8, что даёт вдвое большую пропускную способность по сравнению с предыдущим поколением PCIe 3.0.

Чип Broadcom SAS3916 обрабатывает до 16 внутренних линий SAS/SATA 12 Гбит/с. Это значит, что к контроллеру можно подключить 16 дисков напрямую, а через экспандеры — до 240 устройств. Такой запас по масштабированию подходит для систем, которые растут вместе с бизнесом.

Контроллер поставляется в формате Custom Form Factor (CFF) — это не стандартный слот PCIe, а специальный разъём на материнской плате серверов ThinkSystem. Такое решение экономит слоты расширения и упрощает кабельную разводку внутри корпуса.

Применение и сценарии использования

Контроллер 4Y37A09735 востребован в проектах, где важны скорость и отказоустойчивость. Рассмотрим основные сценарии.

Базы данных и транзакционные системы

Кэш 4 ГБ и поддержка Write-Back позволяют ускорить операции записи. СУБД вроде PostgreSQL, MS SQL или Oracle получают быстрый отклик при интенсивной работе с диском. Уровни RAID 10 и RAID 60 защищают данные от выхода из строя сразу нескольких накопителей.

Виртуализация и частные облака

В средах VMware ESXi и Hyper-V контроллер справляется с большим числом одновременных операций. SSD-кэширование ускоряет доступ к горячим данным. Поддержка до 240 дисков позволяет строить крупные хранилища на одном сервере.

Файловые хранилища и бэкапы

Для NAS-решений и систем резервного копирования важна ёмкость и надёжность. RAID 6 и RAID 60 дают двойное резервирование, а CacheVault сохраняет данные кэша при отключении питания. Это снижает риск потери информации при сбоях.

Технические характеристики

• Артикул: 4Y37A09735
• Модель: ThinkSystem RAID 940-16i CFF
• Марка: Lenovo
• Чип контроллера: Broadcom SAS3916
• Тип интерфейса: SAS/SATA 12G
• Внешний интерфейс: PCIe 4.0 x8
• Количество портов: 16
• Макс. число подключаемых дисков: 240
• Объём кэша: 4096 МБ (4 ГБ)
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Технология кэширования: Write-Back, Write-Through, Read-Ahead
• Поддержка SSD-кэширования: Да
• Тип защиты кэша: CacheVault (суперконденсатор)
• Тип подключаемых накопителей: HDD, SSD (SAS/SATA)
• Форм-фактор: Custom Form Factor (CFF)
• Совместимость: Lenovo ThinkSystem SR650 V2/SR630 V2/SR670 V2, Windows Server, Linux, VMware ESXi
• Гарантия: 12 месяцев

Преимущества решения

• Высокая пропускная способность. Интерфейс PCIe 4.0 x8 и SAS 12 Гбит/с снимают узкие места при работе с быстрыми SSD.
• Масштабирование до 240 дисков. Запас по подключению накопителей позволяет наращивать хранилище без замены контроллера.
• Защита кэша CacheVault. Суперконденсатор сохраняет данные кэша при пропадании питания, что предотвращает потерю информации.
• Гибкое кэширование. Режимы Write-Back, Write-Through и Read-Ahead настраиваются под конкретную задачу.
• Проверенная совместимость. Контроллер 4Y37A09735 протестирован с серверами ThinkSystem SR650 V2, SR630 V2 и SR670 V2, а также с Windows Server, Linux и VMware ESXi.
• Экономия слотов PCIe. Формат CFF занимает специальный разъём на плате, освобождая слоты расширения для других нужд.

Совместимость и установка

Контроллер устанавливается в серверы Lenovo ThinkSystem SR650 V2, SR630 V2 и SR670 V2. Формат CFF требует специального разъёма на материнской плате, поэтому перед покупкой стоит убедиться, что сервер поддерживает данный тип контроллера.

Поддерживаются операционные системы Windows Server, Linux и VMware ESXi. Драйверы доступны на сайте производителя. Для настройки RAID-массивов используется утилита Lenovo XClarity Provisioning Manager или BIOS-меню сервера.
