Dell 403-BBMUt контроллер

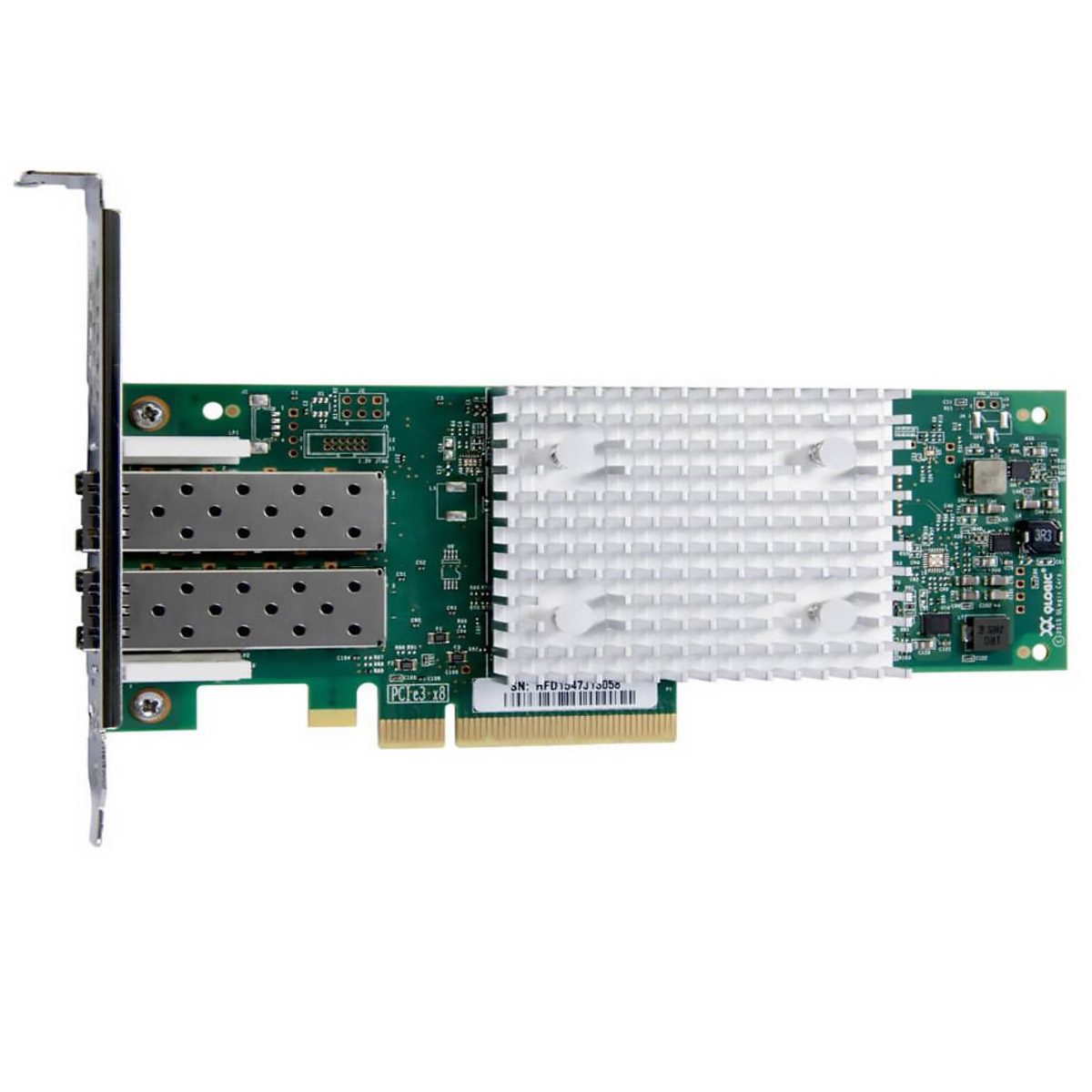

Контроллер HBA Dell QLogic 2692 с двумя портами 16Gb Fibre Channel — это адаптер для подключения серверов к внешним системам хранения данных. Модель 403-BBMUt выполнена в полноразмерном форм-факторе и использует интерфейс PCIe 3.0 x8. Это решение без RAID-функций, работающее в HBA-режиме, то есть передающее управление дисками на уровень операционной системы или СХД.

Применение и сценарии использования

Подключение к Fibre Channel-СХД

Основное назначение предложенного контроллера 403-BBMUt — связь серверов Dell PowerEdge с дисковыми массивами через оптоволоконный канал. Два порта 16 Гбит/с обеспечивают пропускную способность до 6400 МБ/с в дуплексном режиме. Это подходит для сред, где критична низкая задержка — базы данных, виртуализация, ERP-системы.

Создание отказоустойчивых конфигураций

Два порта на одном адаптере позволяют настроить мультипасинг (MPIO) или отказоустойчивое соединение к двум разным СХД. Если один канал выйдет из строя, трафик автоматически переключится на второй. Кстати, для полной отказоустойчивости обычно используют два таких контроллера в сервере.

Замена устаревших HBA 8Gb

Переход с 8-гигабитных адаптеров на 16Gb удваивает пропускную способность без замены коммутаторов и кабельной инфраструктуры — стандарт Fibre Channel обратно совместим. Это простой способ увеличить производительность существующей SAN.

Технические характеристики

• Артикул: 403-BBMUt
• Модель: QLogic 2692
• Тип интерфейса: Fibre Channel 16Gb (совместим с 8Gb и 4Gb)
• Количество портов: 2
• Разрядность слота PCIe: PCIe 3.0 x8
• Чип-контроллер: QLogic 2692
• Форм-фактор: Full Height (полноразмерная планка)
• Поддержка RAID: нет (HBA-режим)
• Объём кэша: нет
• Поддержка SSD-кэширования: нет
• Тип подключаемых накопителей: Fibre Channel HDD/SSD
• Максимальное количество подключаемых устройств: 2 (на порт)
• Совместимость: Dell PowerEdge R740, R750, R640, R650, R940, R440, R540, R840, T440, T640; Dell PowerVault MD34xx, MD38xx; Dell EMC Unity, SC Series
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: данный контроллер HBA QLogic 2692 в полноразмерном исполнении, низкопрофильная планка для установки в компактные корпуса, документация. Кабель SFP+ приобретается отдельно — в комплекте его нет.

Рекомендации по размещению

Адаптер устанавливается в слот PCIe 3.0 x8 или x16. Для оптимального охлаждения используйте слоты с прямым обдувом — это изделие не имеет собственного радиатора большого размера, но при высокой нагрузке нагревается. В серверах Dell PowerEdge R740 и R750 лучше ставить его в слот 1 или 2.

Интеграция с инфраструктурой

После установки драйверов адаптер определяется как стандартный HBA. Для работы с СХД потребуется настроить зонирование на Fibre Channel-коммутаторе. Контроллер поддерживает все современные протоколы FC — FCP, FCoE (только через FC), NPIV.

Преимущества решения

• Два независимых порта 16Gb — суммарная пропускная способность до 6400 МБ/с, возможность мультипасинга и балансировки нагрузки.
• Чип QLogic 2692 — проверенный контроллер с низкой задержкой и стабильной работой в корпоративных средах.
• Полноразмерный форм-фактор — подходит для серверов Dell PowerEdge, где есть свободные слоты, обеспечивает лучший отвод тепла.
• HBA-режим без RAID — отсутствие лишних функций снижает задержки и упрощает конфигурацию, управление дисками ложится на ОС или СХД.
• Совместимость с широким парком — от PowerEdge R440 до Dell EMC Unity, что упрощает замену и модернизацию.
