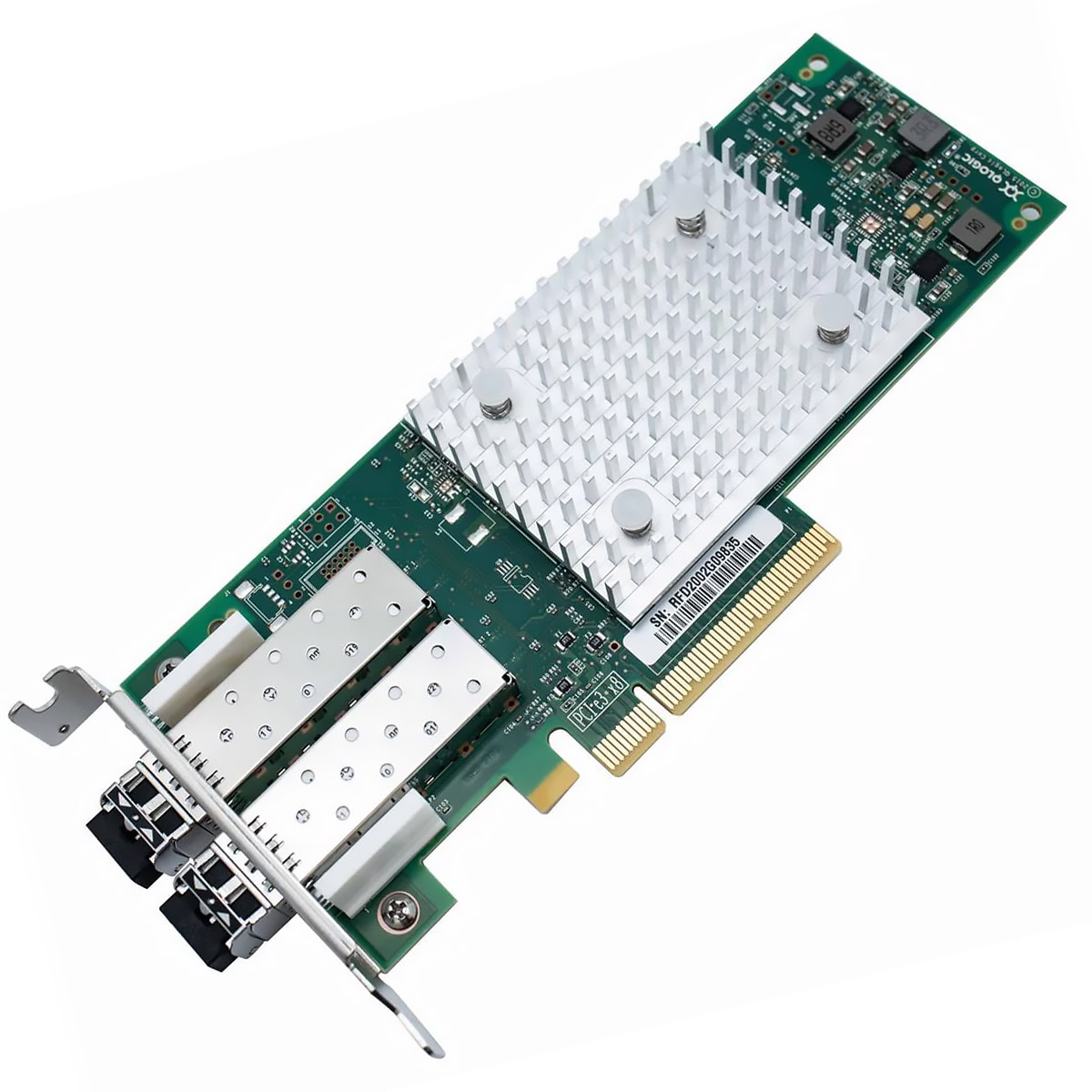

Dell 403-BBMTt контроллер

Контроллер HBA Dell QLogic 2692 с двумя портами 16Gb Fibre Channel — это решение для подключения серверов к внешним системам хранения данных. Модель 403-BBMTt использует интерфейс PCIe 3.0 x8 и рассчитана на установку в корпуса формата Low Profile. Кстати, этот контроллер не поддерживает аппаратный RAID — это чистая Host Bus Adapter (HBA) для прямой передачи данных.

Применение и сценарии использования

Подключение к СХД в корпоративных ЦОД

Контроллер предназначен для подключения серверов Dell PowerEdge к сетям хранения данных Fibre Channel. Он обеспечивает прямое соединение с Dell EMC Unity XT, PowerVault ME и другими СХД, поддерживающими 16 Гбит/с. Это снижает задержки и повышает пропускную способность при работе с базами данных и виртуальными машинами.

Построение отказоустойчивых каналов

Два порта 16Gb Fibre Channel позволяют организовать мультипатинг (multi-pathing) — резервирование путей к хранилищу. Если один канал выйдет из строя, трафик автоматически переключится на второй. Это критически важно для систем, где простой недопустим — например, в финансовом секторе или телекоммуникациях.

Оптимизация под SSD-массивы

Пропускная способность 16 Гбит/с на порт в полной мере раскрывается при работе с флеш-массивами. Указанный HBA-адаптер не создаёт узкого места для NVMe-подобных SSD через Fibre Channel, обеспечивая низкие задержки при случайных операциях ввода-вывода.

Технические характеристики

• Артикул: 403-BBMTt
• Модель: QLogic 2692
• Тип контроллера: HBA (Host Bus Adapter)
• Интерфейс подключения: PCI Express 3.0 x8
• Тип интерфейса: Fibre Channel 16Gb (совместимость с 8Gb и 4Gb)
• Количество портов: 2
• Максимальное количество подключаемых устройств: 2 (на два порта)
• Поддерживаемые типы накопителей: FC HDD/SSD
• Поддерживаемые уровни RAID: не поддерживается (HBA)
• Форм-фактор: Low Profile (низкопрофильный, возможна установка в стандартный кронштейн)
• Чип-контроллер: QLogic 2692
• Совместимость: Dell PowerEdge R740, R750, R640, R650, R940; Dell PowerEdge R440, R540, R840; Dell PowerEdge MX740c, MX840c; Dell PowerVault ME4024, ME5024; Dell EMC Unity XT 380, 480, 680
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер HBA Dell QLogic 2692 (артикул 403-BBMTt), низкопрофильный и стандартный кронштейны, документация по быстрой установке. Кабели и оптические модули приобретаются отдельно.

Рекомендации по размещению

Устанавливайте контроллер в слот PCIe 3.0 x8 или x16. Для обеспечения оптимального охлаждения используйте слоты с достаточным расстоянием до соседних карт. В серверах Dell PowerEdge рекомендуется слот 1 или 2 — они имеют прямой доступ к процессору.

Интеграция с инфраструктурой

После установки драйверов (доступны на сайте поддержки Dell) контроллер определяется как стандартный HBA. Для работы в средах VMware ESXi, Windows Server или Linux используйте встроенные драйверы QLogic. Поддерживается загрузка с SAN (Fibre Channel Boot).

Преимущества решения

• Два порта 16Gb — суммарная пропускная способность 32 Гбит/с для подключения к двум СХД или двум коммутаторам.
• Низкопрофильный форм-фактор — подходит для установки в серверы Dell PowerEdge с ограниченным пространством, включая лезвийные системы MX7000.
• Проверенная совместимость — официально поддерживается Dell EMC Unity XT, PowerVault ME и серверами PowerEdge 14G и 15G.
• Отсутствие аппаратного RAID — снижает стоимость и упрощает конфигурацию в средах, где RAID реализуется программно или на СХД.
• Гарантия 12 месяцев — заводская поддержка с возможностью замены через сервисные центры Dell.
