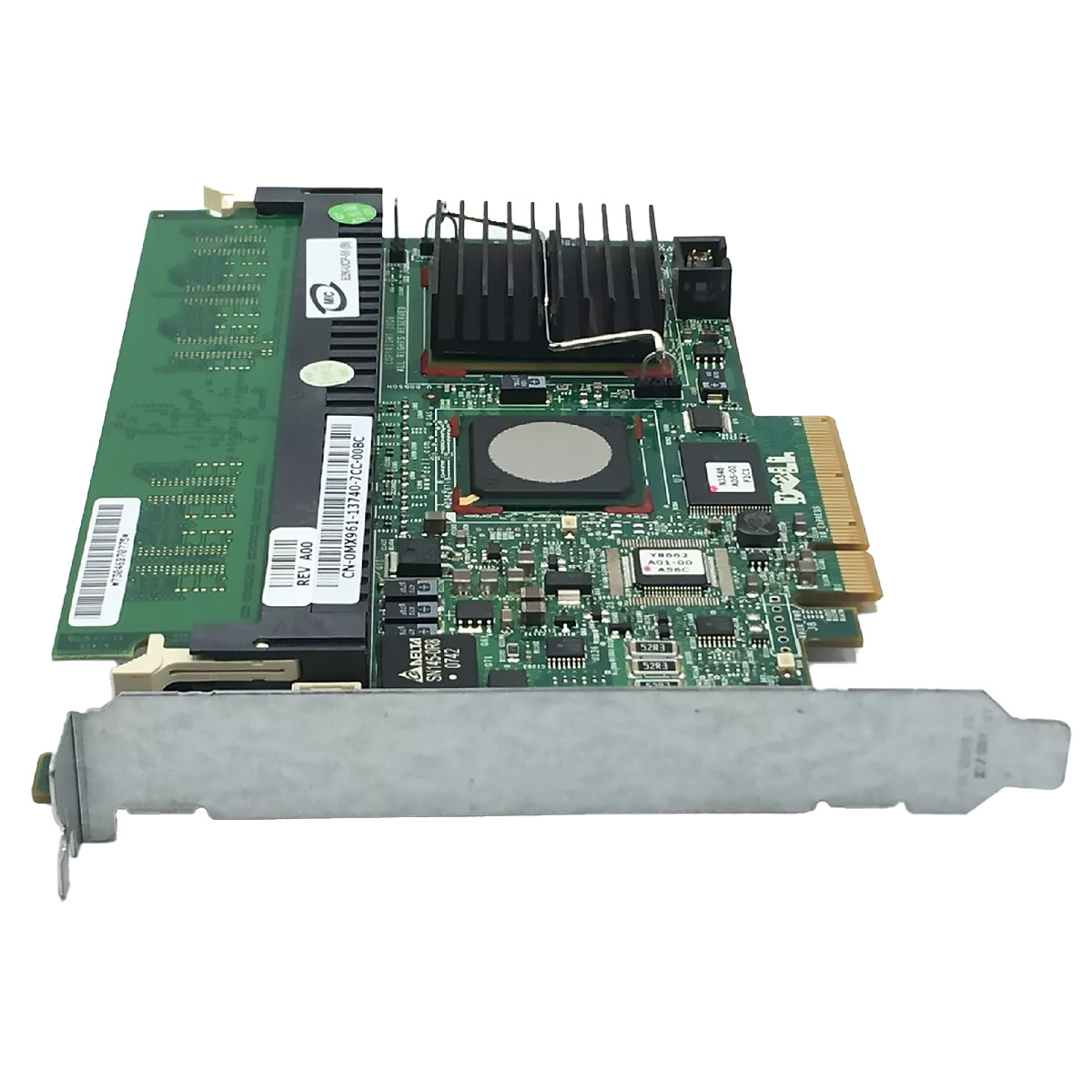

Dell MN985 контроллер

RAID-контроллер Dell PERC 5i с кэшем 256 МБ и интерфейсом SAS 3 Гбит/с — проверенная модель для серверов Dell PowerEdge второго поколения. Контроллер MN985 поддерживает уровни RAID 0, 1, 5, 10 и 50, что позволяет гибко настраивать как производительность, так и отказоустойчивость дискового массива. Он совместим с жесткими дисками SAS и SATA, включая SSD, и рассчитан на подключение до восьми накопителей. Кстати, наличие BBU (батарейного модуля) защищает данные в кэше при внезапном отключении питания.

Применение и сценарии использования

Серверы Dell PowerEdge второго поколения

Контроллер MN985 штатно устанавливается в модели PowerEdge 1950, 2900, 2950, 2970 и 6950. Он полностью раскрывает возможности дисковых корзин этих серверов, обеспечивая стабильную работу с массивами SAS и SATA. Контроллер использует слот PCIe x8 и доступен в низкопрофильном исполнении Low Profile.

Внешние дисковые полки Dell PowerVault

Данный RAID-контроллер подходит для подключения внешних массивов PowerVault MD1000 и MD1120. Он позволяет организовать единое дисковое пространство до 8 накопителей, используя аппаратный RAID. Это решение подходит для файловых серверов, систем резервного копирования и видеонаблюдения.

Модернизация старых серверов

Если сервер Dell PowerEdge 1950 или 2950 используется для тестовой среды или выделенного хранилища, установка этого контроллера — простой способ добавить поддержку RAID 5 и 50. Это повышает отказоустойчивость без замены всей платформы. Модель MN985 работает с дисками SATA, что позволяет использовать доступные накопители.

Технические характеристики

• Артикул: MN985
• Модель: PERC 5i
• Чип контроллера: LSI SAS1068
• Интерфейс: SAS 3 Гбит/с
• Поддерживаемые уровни RAID: 0, 1, 5, 10, 50
• Объём кэша: 256 МБ
• Технология кэширования: Write-Back, Write-Through
• Тип защиты кэша: BBU (Battery Backup Unit)
• Количество подключаемых устройств (макс. дисков): 8
• Тип подключаемых накопителей: SAS HDD/SSD, SATA HDD/SSD
• Количество портов: 8
• Разрядность слота PCIe: x8
• Форм-фактор: Low Profile (LP)
• Совместимость: Dell PowerEdge 2900, 2950, 2970, 1950, 6950; Dell PowerVault MD1000, MD1120
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: RAID-контроллер Dell PERC 5i, низкопрофильная планка, батарейный модуль BBU в сборе, краткая инструкция. Кабель для подключения дисков приобретается отдельно — чаще всего используется шлейф SAS с разъёмом SFF-8087.

Рекомендации по размещению

Контроллер устанавливается в свободный слот PCI Express x8. Перед монтажом убедитесь, что батарейный модуль BBU заряжен — для этого может потребоваться до 2 часов в включённом сервере. Если сервер работает в стойке, используйте низкопрофильную планку из комплекта.

Интеграция с инфраструктурой

После установки контроллера и подключения дисков зайдите в BIOS утилиты PERC (нажмите Ctrl+R при загрузке). Создайте виртуальный диск, выбрав нужный уровень RAID и размер полосы. Для операционных систем Windows и Linux драйверы встроены в ядро, но на старых версиях (Windows Server 2003) может потребоваться установка драйвера с дискеты Dell.

Преимущества решения

• Аппаратный RAID — все вычисления выполняются чипом LSI SAS1068, что снижает нагрузку на процессор сервера и ускоряет работу с данными.
• Защита кэша BBU — встроенная батарея сохраняет содержимое кэша при внезапном отключении питания, исключая потерю данных.
• Гибкость накопителей — контроллер работает как с SAS, так и с SATA дисками, включая SSD, что упрощает подбор комплектующих.
• Проверенная совместимость — модель MN985 прошла сертификацию для серверов Dell PowerEdge 1950, 2950 и других платформ того поколения.
• Низкопрофильный дизайн — форм-фактор Low Profile позволяет устанавливать контроллер в плотные серверные корпуса высотой 1U.
