Dell 405-AADW контроллер

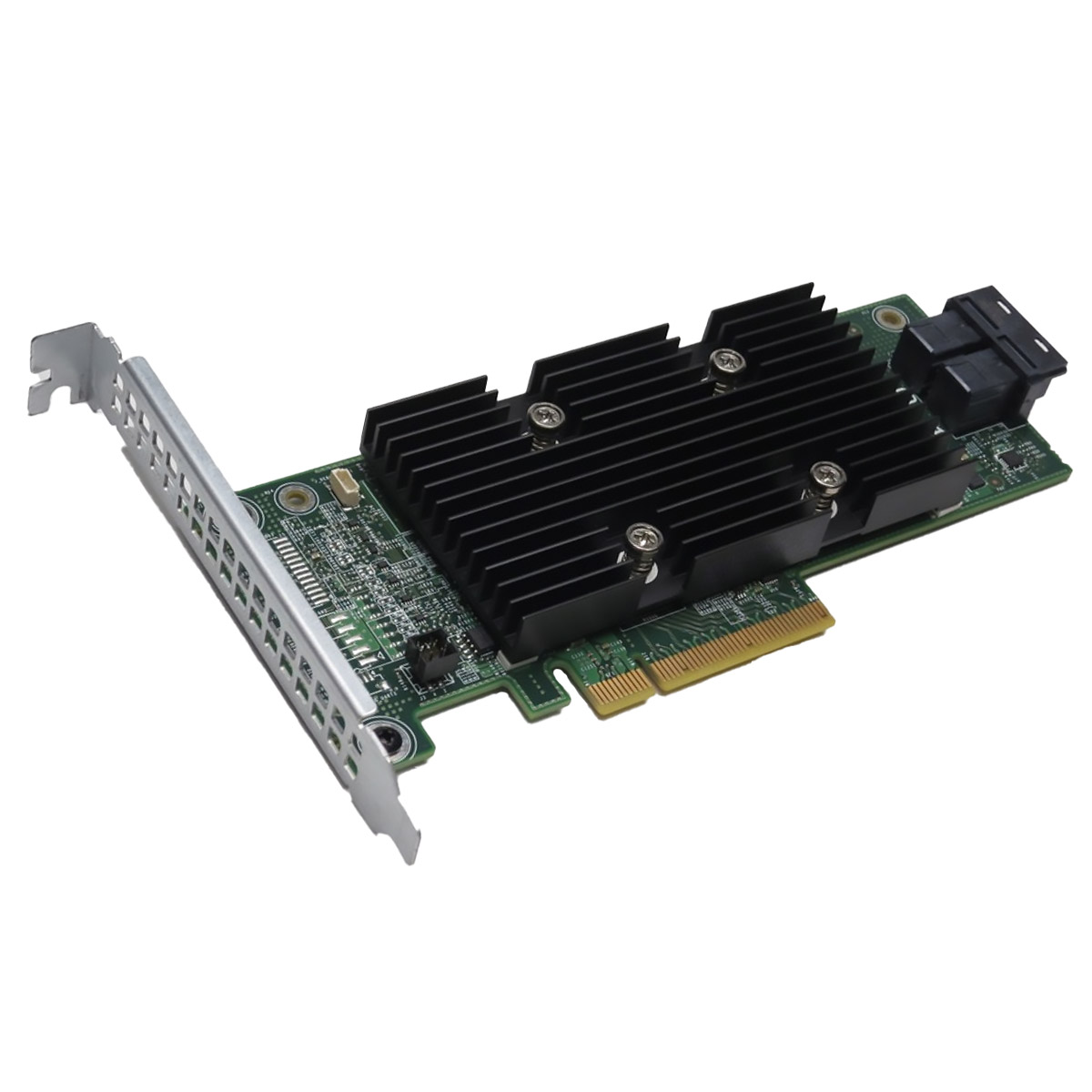

RAID-контроллер Dell PERC H330 Integrated в исполнении Full Height – это недорогое решение для серверов Dell PowerEdge серий T и R. Модель 405-AADW работает в HBA-режиме (Host Bus Adapter), то есть не использует кэш-память и не требует батарейки – все вычисления ложатся на процессор сервера. Это упрощает конфигурацию и снижает стоимость системы. Контроллер поддерживает SAS и SATA накопители со скоростью до 12 Гбит/с, а также уровни RAID 0, 1, 5, 10 и 50.

Применение и сценарии использования

Построение отказоустойчивых хранилищ

Контроллер 405-AADW позволяет организовать RAID-массивы с защитой от выхода дисков из строя. Для большинства серверных задач достаточно RAID 1 (зеркало) для системы или RAID 5/50 для данных – эти режимы дают баланс между производительностью и надёжностью. Так как контроллер не имеет собственного кэша, он хорошо подходит для работы с SSD, где скорость уже высокая.

Замена или модернизация старого контроллера

Если сервер Dell PowerEdge R230 или T330 оснащён штатным RAID-контроллером без HBA-режима, замена на PERC H330 упрощает управление дисками. В этом сценарии контроллер выступает как пассивный мост – он передаёт данные напрямую в шину PCIe 3.0 x8, не добавляя задержек. Это особенно полезно для систем хранения, где важна минимальная латентность.

Работа с большим количеством накопителей

Контроллер поддерживает до 8 дисков (SAS или SATA) через один порт. Этого хватает для большинства стоечных серверов начального и среднего уровня. Если нужно больше дисков, придётся использовать внешние SAS-расширители или другой контроллер. Для типовых задач – базы данных, файловые серверы, виртуализация – восьми дисков обычно достаточно.

Технические характеристики

• Артикул: 405-AADW
• Модель: Dell PERC H330 Integrated
• Тип интерфейса: SAS/SATA 12 Гбит/с
• Внешний интерфейс: PCIe 3.0 x8
• Форм-фактор: Full Height (FH)
• Чип-контроллер: LSI SAS3008
• Поддерживаемые уровни RAID: 0, 1, 5, 10, 50
• Объём кэша: нет (HBA-режим)
• Поддержка SSD-кэширования: нет
• Максимальное количество подключаемых устройств: 8
• Количество портов: 8
• Совместимость: Dell PowerEdge T330, T430, T630, R230, R330
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер Dell PERC H330 Integrated (плата Full Height), комплект крепления для серверов T330/T430/T630/R230/R330, документация по установке. Батарейка или кэш-модуль не входят в комплект – они не нужны, так как контроллер работает в HBA-режиме.

Рекомендации по размещению

Контроллер устанавливается в слот PCIe 3.0 x8 на материнской плате сервера. Для моделей T330/T430/T630 доступен специальный отсек, куда плата вставляется без дополнительных переходников. В серверах R230/R330 потребуется снять верхнюю крышку и зафиксировать контроллер винтами. Перед установкой убедитесь, что слот свободен и не заблокирован другими компонентами.

Интеграция с инфраструктурой

После установки контроллер автоматически определяется в BIOS сервера. Для настройки RAID-массивов используйте утилиту PERC Configuration Utility (Ctrl+R при загрузке) или Dell OpenManage Storage Management. Если сервер уже работает под управлением Windows или Linux, драйверы загружаются автоматически. Для старых версий ОС может потребоваться установка драйверов с диска Dell или сайта поддержки.

Преимущества решения

• Простота и надёжность – HBA-режим исключает потерю данных при отключении питания, так как данные пишутся напрямую на диск.
• Совместимость с SSD – контроллер не вносит задержек, что даёт полную скорость современных твердотельных накопителей.
• Экономия бюджета – нет затрат на кэш-модуль и батарею, а сам контроллер стоит дешевле полноценных RAID-решений.
• Универсальность – подходит для пяти популярных серверов Dell PowerEdge.
• Лёгкая замена – при выходе из строя штатного контроллера его можно быстро заменить на 405-AADW без переустановки системы.
