Dell 403-BCMD контроллер
Артикул:
403-BCMD
Характеристики
Производитель
Dell
Дополнительно
поддерживает уровни RAID 0, 1, 5, 10
Вид запасной части
Оригинальный контроллер жестких дисков
Назначение
для серверов
Все характеристики
12 581.02 руб./шт
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

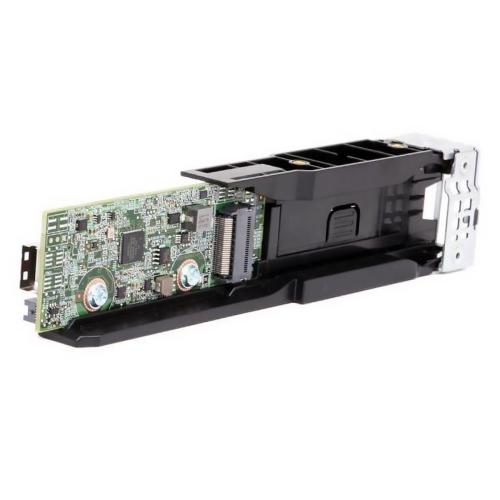

Контроллер Dell 403-BCMD BOSS S2 — это компактное решение для организации загрузочного дискового массива в серверах Dell PowerEdge. Устройство на чипе Marvell 88SE9215 поддерживает режимы RAID 0, 1 и 10, позволяя объединить два SATA SSD для повышения отказоустойчивости или производительности. Контроллер 403-BCMD работает в слоте PCIe 3.0 x4 и не использует кэш-память, что делает его чистой HBA-платой для прямого доступа к дискам.
Применение и сценарии использования
Загрузочный массив для операционных систем
Основная задача контроллера — организация надежного загрузочного тома. Два диска в RAID 1 обеспечат зеркалирование данных: если один накопитель выйдет из строя, сервер продолжит работу. Это особенно важно для систем, где простой недопустим. Кстати, скорость последовательного чтения при использовании SSD будет ограничена лишь шиной PCIe 3.0 x4 — её пропускной способности (около 4 ГБ/с) хватает для загрузки ОС и приложений.
Локальное хранилище для виртуализации
В конфигурациях с RAID 0 контроллер подходит для временного хранения виртуальных машин или кэша данных. Два SSD в массиве без избыточности дают максимальную емкость и скорость. Учитывая HBA-режим, задержки минимальны — контроллер не использует кэш, что критично для баз данных с высокой частотой операций записи.
Обновление старых серверов
Модель подходит для модернизации серверов Dell PowerEdge R750, R760 и других совместимых платформ. Установка контроллера позволяет отказаться от громоздких корзин с дисками 2,5″ и перейти на компактные SSD в слоте BOSS. Вес устройства — всего 0,1 кг, а габариты 167×64×22 мм позволяют разместить его в низкопрофильном отсеке.
Технические характеристики
- Артикул: 403-BCMD
- Марка: Dell
- Тип контроллера: BOSS S2 (Boot Optimized Storage Solution)
- Чип контроллера: Marvell 88SE9215
- Интерфейс подключения: PCIe 3.0 x4
- Тип подключаемых накопителей: SATA SSD
- Количество подключаемых дисков: 2
- Поддерживаемые уровни RAID: 0, 1, 10
- Объём кэша: нет (HBA-режим)
- Поддержка SSD-кэширования: нет
- Форм-фактор: Low Profile (LP)
- Габариты: 167 × 64 × 22 мм
- Вес нетто: 0,1 кг
- Вес брутто: 0,25 кг
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: контроллер Dell 403-BCMD BOSS S2, низкопрофильная планка, документация. Кабель для подключения дисков приобретается отдельно — уточняйте совместимость по номеру детали для вашей модели сервера.
Рекомендации по размещению
Устанавливайте плату в слот PCIe 3.0 x4 или x8. Для низкопрофильных корпусов используйте входящую в комплект планку. Контроллер не требует дополнительного питания — питание подается через шину PCIe. Убедитесь, что в сервере есть свободный отсек BOSS для двух SSD.
Интеграция с инфраструктурой
Перед установкой обновите прошивку контроллера до последней версии через инструмент Dell iDRAC или Live DVD. Управление массивом осуществляется через BIOS контроллера или утилиту Dell OpenManage. Для настройки RAID 1 достаточно выбрать диски и подтвердить создание зеркала — процесс занимает несколько минут.
Преимущества решения
- Компактность — низкопрофильный форм-фактор позволяет установить плату даже в плотно укомплектованные серверы без потери слотов расширения.
- Простота настройки — HBA-режим без кэша исключает сложности с конфигурацией кэширования и защитой данных при отключении питания.
- Надёжность — поддержка RAID 1 с горячей заменой дисков обеспечивает отказоустойчивость загрузочного тома без дополнительных затрат.
- Совместимость — контроллер сертифицирован для серверов Dell PowerEdge R750, R760, R660 и R650, что гарантирует корректную работу с фирменным ПО.
- Энергоэффективность — пассивное охлаждение и низкое энергопотребление (не более 5 Вт) делают плату пригодной для систем с жёсткими требованиями к тепловыделению.
Вопросы и ответы
Какие диски поддерживает контроллер Dell 403-BCMD?
Контроллер работает только с SATA SSD стандартного размера 2,5 дюйма. Поддерживаются накопители ёмкостью от 240 ГБ до 3,84 ТБ. Использование NVMe или SAS-дисков невозможно.
Можно ли использовать контроллер для создания RAID-массива из четырёх дисков?
Нет, плата рассчитана на подключение только двух накопителей. Для четырёх дисков потребуется другой контроллер, например, Dell HBA330 или PERC H740P.
Нужен ли кабель для подключения дисков к контроллеру?
Да, в комплекте кабель не поставляется. Для серверов Dell PowerEdge R750 используется кабель артикула 03C5H или аналогичный. Рекомендуем уточнять номер детали в документации к серверу.
Подходит ли контроллер для серверов Dell PowerEdge T640?
Модель 403-BCMD совместима только с серверами из списка: R750, R750xa, R760, R660, R650. Для T640 потребуется другой контроллер семейства BOSS-S1.
Как обновить прошивку контроллера?
Проще всего использовать утилиту Dell iDRAC: загрузите образ ISO с прошивкой с сайта Dell, смонтируйте его через Virtual Media и выполните обновление. Процесс занимает около 5 минут и не требует остановки сервера.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
Dell |
|
Дополнительно
|
поддерживает уровни RAID 0, 1, 5, 10 |
|
Вид запасной части
|
Оригинальный контроллер жестких дисков |
|
Назначение
|
для серверов |
|
Поддерживаемые уровни Raid
|
0, 1, 10 |
|
Сайт производителя
|
https://www.dell.com/en-us/shop/dell-boss-s2-controller-403-bcmd/apd/403-bcmd |
|
Совместимость
|
Dell PowerEdge R750, R750xa, R760, R660, R650 |
|
Тип:
|
Контроллер |
|
Форм-фактор
|
Low Profile (LP) |
|
Цвет
|
черный, зеленый |
|
Вес брутто
|
0,25 кг |
|
Вес нетто
|
0,1 кг |
|
Габариты
|
167 × 64 × 22 мм |
|
Гарантия
|
12 месяцев |
|
Базовая единица
|
шт |
