Dell 405-12144 контроллер
Артикул:
405-12144
Характеристики
Производитель
Dell
Вид запасной части
Оригинальный контроллер жестких дисков
Назначение
для настольных станций
Поддерживаемые уровни Raid
0, 1, 5, 10, 50
Все характеристики
1 718.59 руб./шт
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

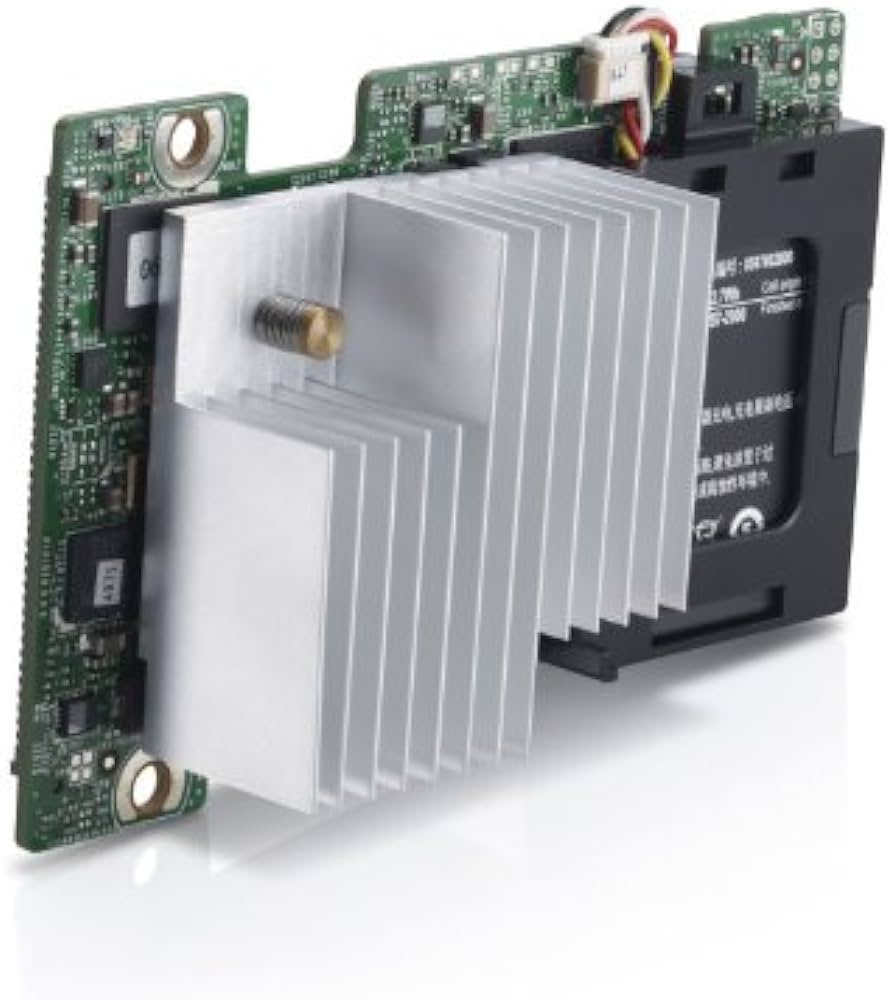

RAID-контроллер Dell PERC H310 Integrated в форм-факторе Mini-Type — это решение для создания массивов из SAS/SATA накопителей в серверах Dell PowerEdge. Модель 405-12144 построена на чипе LSI SAS2008 и работает в HBA-режиме, что делает её скорее контроллером прямого подключения, чем полноценным RAID-адаптером с кэшем. Она поддерживает уровни 0, 1, 5, 10 и 50, что даёт гибкость при организации дисковых групп разного назначения.
Применение и сценарии использования
Организация отказоустойчивых дисковых массивов
Контроллер 405-12144 позволяет создавать зеркальные массивы RAID 1 для операционной системы или RAID 10 для баз данных и виртуальных машин. Поддержка RAID 5 и 50 даёт возможность сбалансировать производительность и полезный объём при работе с файловыми хранилищами или почтовыми серверами. Кстати, при использовании SSD в RAID 5 стоит учитывать, что скорость записи будет ограничена производительностью самого контроллера — он не имеет кэша.
Работа в режиме HBA (Host Bus Adapter)
Контроллер можно настроить как простой HBA — тогда каждый диск видится операционной системе отдельно. Это удобно для программных RAID (ZFS, Storage Spaces) или для систем, где управление массивами берёт на себя ОС. В таком режиме PERC H310 Integrated работает как обычный SAS/SATA-адаптер без аппаратного ускорения.
Подключение до восьми накопителей в серверах Dell
Контроллер совместим с серверами Dell PowerEdge R720, R720xd, R620, T620 и R420. Он устанавливается в выделенный mezzanine-слот и подключается к задней панели с помощью специального кабеля. Модель 405-12144 поддерживает до восьми устройств — это могут быть как жёсткие диски SAS/SATA, так и SSD того же интерфейса.
Технические характеристики
- Артикул: 405-12144
- Модель: Dell PERC H310 Integrated
- Чип контроллера: LSI SAS2008
- Тип внешнего интерфейса: PCIe 3.0 x8
- Разрядность слота: x8
- Тип интерфейса накопителей: SAS/SATA 6 Гбит/с
- Поддерживаемые уровни RAID: 0, 1, 5, 10, 50
- Объём кэша: нет (HBA-режим)
- Технология кэширования: нет
- Тип защиты кэша: нет
- Максимальное количество подключаемых устройств: 8
- Поддержка SSD-кэширования: нет
- Тип подключаемых накопителей: HDD, SSD (SAS/SATA)
- Форм-фактор: Mini-Type (Mezzanine)
- Совместимость: Dell PowerEdge R720, R720xd, R620, T620, R420
- Гарантия: 12 месяцев
- Вес нетто: 0,1 кг
- Вес брутто: 207 г
- Габариты: 167 × 64 × 22 мм
Комплектация и установка
Стандартная комплектация: RAID-контроллер Dell PERC H310 Integrated в сборе, документация. Кабель для подключения к задней панели сервера приобретается отдельно — его тип зависит от конкретной модели PowerEdge.
Рекомендации по размещению
Контроллер устанавливается в специальный mezzanine-слот на системной плате сервера. Перед установкой убедитесь, что на материнской плате есть свободный разъём Mini-Type и что прошивка BIOS поддерживает данную модель. Для корректной работы рекомендуется обновить прошивку контроллера до последней версии с сайта Dell.
Интеграция с инфраструктурой
После установки и подключения дисков контроллер определяется в BIOS сервера как загрузочное устройство. Настройка массива выполняется через утилиту Ctrl+R при загрузке или через ОС с помощью пакета Dell OpenManage. В HBA-режиме никаких дополнительных настроек не требуется — диски сразу видны системе.
Преимущества решения
- Компактный форм-фактор — Mini-Type не занимает слоты расширения PCIe, что важно для плотных конфигураций серверов Dell.
- Гибкость режимов работы — контроллер может работать как полноценный RAID-адаптер и как простой HBA для программных массивов.
- Поддержка пяти уровней RAID — от простого объединения дисков до зеркалирования и чередования с избыточностью.
- Совместимость с серверами Dell — модель 405-12144 предназначена для PowerEdge R720, R720xd, R620, T620 и R420, что упрощает апгрейд существующих систем.
- Пассивное охлаждение — радиатор на чипе LSI SAS2008 не требует дополнительного вентилятора, что снижает шум и энергопотребление.
Вопросы и ответы
Можно ли использовать контроллер Dell PERC H310 Integrated с SSD?
Да, поддерживаются SSD с интерфейсом SAS или SATA. Однако при использовании быстрых твердотельных накопителей производительность будет ограничена пропускной способностью шины PCIe 3.0 x8 и отсутствием кэша на контроллере. Для высоконагруженных систем с SSD лучше рассмотреть модели с кэшем, например PERC H710.
Чем отличается режим HBA от RAID на этом контроллере?
В режиме RAID контроллер берёт на себя управление массивом — создаёт логические тома, обеспечивает отказоустойчивость. В режиме HBA каждый диск виден операционной системе отдельно, и управление RAID (если нужно) ложится на программный слой ОС. Контроллер 405-12144 поддерживает оба режима, переключение выполняется через утилиту настройки.
Какие кабели нужны для подключения контроллера в сервере Dell PowerEdge R720?
Для подключения к задней панели сервера используется специальный кабель Mini-SAS (SFF-8087) с одной стороны и разъём под конкретную модель PowerEdge — с другой. В сервере R720 обычно применяется кабель с маркировкой Dell 0KJHF0 или аналогичный. Кабель в комплект поставки не входит, его нужно заказывать отдельно.
Поддерживает ли контроллер горячую замену дисков?
Да, при использовании в режиме RAID горячая замена накопителей поддерживается. Диски можно заменять без выключения сервера, если используется корзина с поддержкой hot-swap. В режиме HBA горячая замена также возможна, но корректная работа зависит от операционной системы.
