Dell 405-AAEI контроллер

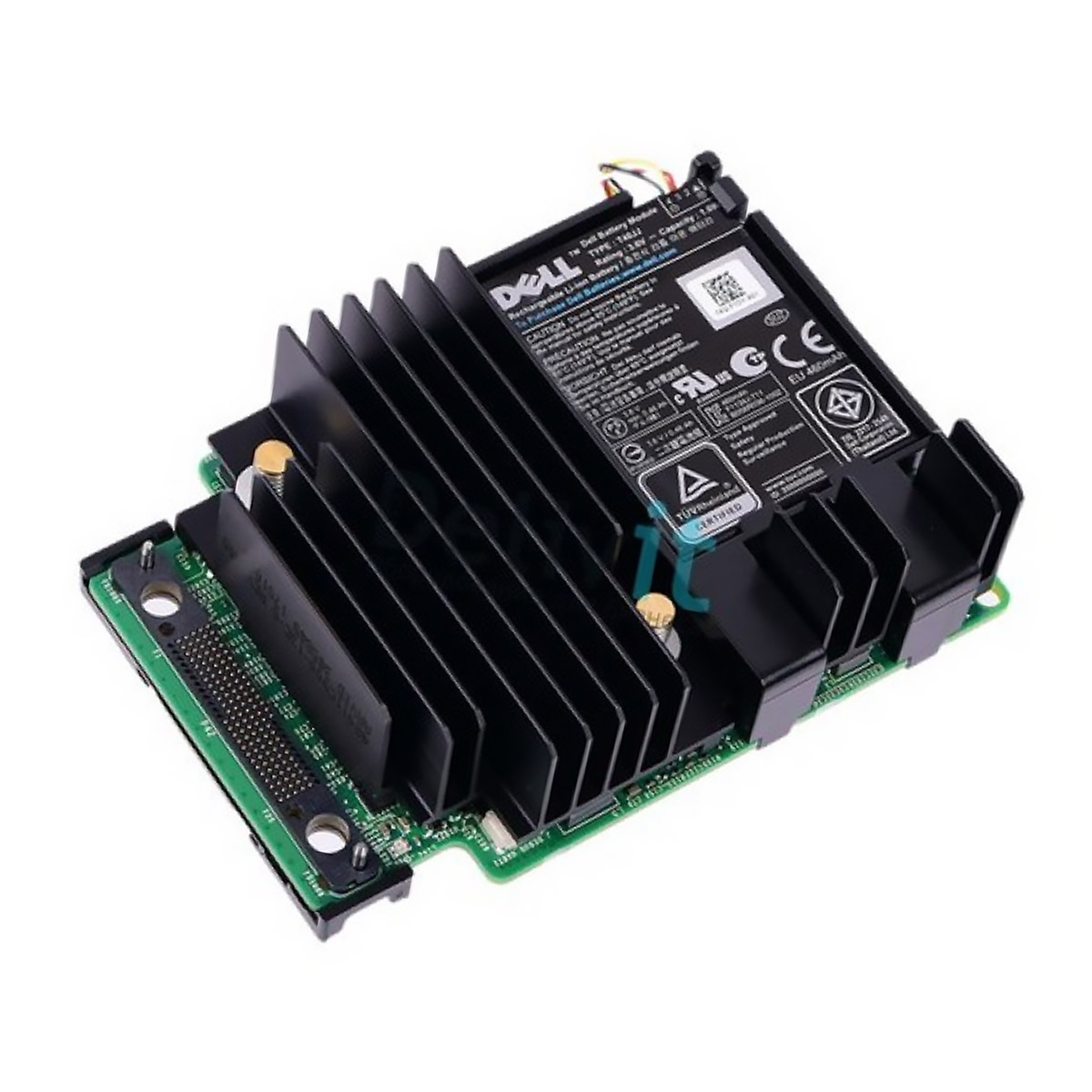

RAID-контроллер Dell PERC H330 Integrated Mini-Type — это решение для серверов Dell PowerEdge тринадцатого поколения. Модель 405-AAEI построена на чипе Broadcom SAS3008 и поддерживает интерфейс SAS/SATA 12G. Контроллер работает в HBA-режиме, то есть без кэша, что делает его хорошим выбором для прямого подключения дисков в системах хранения данных.

Применение и сценарии использования

Серверные системы начального уровня

Контроллер Dell 405-AAEI подходит для серверов, где не требуется аппаратный кэш RAID. Он поддерживает уровни 0, 1, 5, 10 и 50, что покрывает базовые сценарии отказоустойчивости. Подключение до 8 дисков через SAS или SATA интерфейсы делают его универсальным для небольших офисных инфраструктур.

Хранилища с прямым подключением (DAS)

В конфигурациях DAS этот контроллер работает в HBA-режиме, то есть передаёт управление массивами операционной системе. Это удобно для софтверных RAID или ZFS-пулов, где гибкость настройки важнее аппаратных функций. Кстати, поддержка SSD и HDD одновременно позволяет строить гибридные пулы.

Обновление серверов G13/G14

Форм-фактор Mini-Type (Low Profile) создан специально для интегрированных слотов на материнских платах Dell PowerEdge R630, R730, R430 и других моделей. Установка 405-AAEI не требует дополнительных переходников — контроллер вставляется напрямую в разъём.

Технические характеристики

• Артикул: 405-AAEI
• Марка: Dell
• Чип контроллер: Broadcom SAS3008
• Тип интерфейса: SAS/SATA 12G
• Тип внешнего интерфейса: PCIe 3.0 x8
• Разрядность слота PCIe: x8
• Поддерживаемые уровни RAID: 0, 1, 5, 10, 50
• Объём кэша: Нет (HBA-режим)
• Технология кэширования: Нет
• Тип защиты кэша: Нет
• Поддержка SSD-кэширования: Нет
• Количество портов: 8
• Максимальное количество подключаемых устройств (дисков): 8
• Тип подключаемых накопителей: SAS HDD/SSD, SATA HDD/SSD
• Форм-фактор: Mini-Type (Low Profile)
• Совместимость: Dell PowerEdge R630, R730, R430, T630, R530
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер Dell PERC H330 Integrated Mini-Type (артикул 405-AAEI) в сборе, без дополнительных кабелей или креплений. Все необходимые разъёмы уже интегрированы в плату.

Рекомендации по размещению

Контроллер устанавливается в специализированный слот на материнской плате серверов Dell PowerEdge G13/G14. Перед монтажом убедитесь, что сервер выключен. Модель 405-AAEI фиксируется без винтов — достаточно вставить её до щелчка. Затем подключите SAS/SATA шлейфы от бэкплейна с дисками.

Интеграция с инфраструктурой

После установки контроллер автоматически определяется сервером. Для настройки RAID используйте утилиту PERC CLI или BIOS контроллера. В HBA-режиме диски видны как отдельные устройства — это упрощает их распределение между виртуальными машинами.

Преимущества решения

• HBA-режим без кэша — контроллер не использует кэш-память, что исключает потерю данных при внезапном отключении питания. Это актуально для хранилищ с софтверным управлением.
• Поддержка SAS и SATA — одновременная работа с дисками разных типов (HDD и SSD) позволяет гибко распределять нагрузку. Например, SSD для горячих данных, HDD для архивов.
• Компактный Mini-Type — низкопрофильный форм-фактор не занимает слоты PCIe, что важно для плотных серверных конфигураций.
• Широкая совместимость — контроллер работает с серверами Dell PowerEdge R630, R730, R430, T630 и R530. Это упрощает замену или апгрейд в однородной инфраструктуре.
