Dell 405-AAEF контроллер

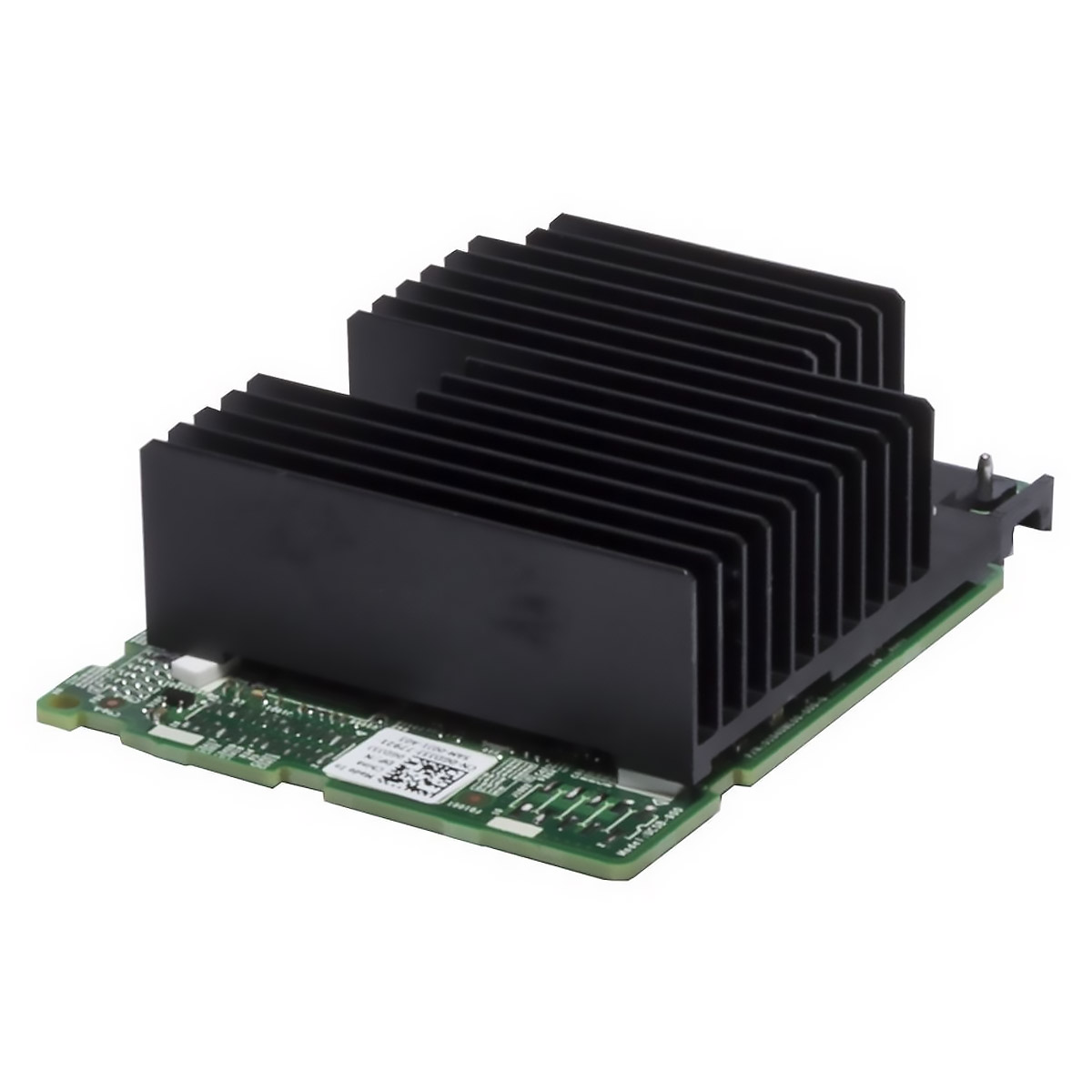

RAID-контроллер Dell PERC H330 Integrated (артикул 405-AAEF) в форм-факторе Mini-Type – это адаптер для серверов Dell PowerEdge 13-го и 14-го поколений. Контроллер работает в режиме HBA (Host Bus Adapter), не имеет кэш-памяти и предназначен для прямого подключения дисков. Модель 405-AAEF поддерживает SAS 12 Гбит/с и совместима с накопителями SAS и SATA.

Применение и сценарии использования

Серверы Dell PowerEdge

Контроллер устанавливается в серверы Dell PowerEdge R640, R630, R430, R730 и T430. Он подходит для конфигураций, где не требуется аппаратный RAID с кэшем – например, для хранения больших объёмов редко запрашиваемых данных.

Системы хранения без избыточности

В режиме HBA контроллер передаёт управление массивами операционной системе. Это удобно для софтверных RAID (ZFS, Storage Spaces) или прямого доступа к дискам в СХД начального уровня. Артикул 405-AAEF позволяет подключать до 32 устройств через один порт SAS.

Виртуализация и файловые серверы

Для hyperconverged-решений, где отказоустойчивость реализована на уровне ПО, этот контроллер – экономичный выбор. Он не требует батарейного кэша и работает по технологии Write-Through, что снижает задержки при последовательных операциях.

Технические характеристики

• Артикул: 405-AAEF
• Модель: PERC H330 Integrated
• Тип контроллера: HBA (Host Bus Adapter)
• Интерфейс: PCIe 3.0 ×8
• Поддерживаемые накопители: SAS HDD/SSD, SATA HDD/SSD
• Максимальное количество подключаемых устройств: 32
• Количество портов: 8
• Поддерживаемые уровни RAID: 0, 1, 5, 10, 50
• Объём кэша: нет (HBA-режим)
• Технология кэширования: Write-Through
• Поддержка SSD-кэширования: нет
• Тип защиты кэша: нет
• Чип контроллера: LSI SAS3008
• Форм-фактор: Mini-Type (Low Profile)
• Совместимость: Dell PowerEdge R640, R630, R430, R730, T430
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер Dell PERC H330 Integrated (артикул 405-AAEF), низкопрофильная планка, документация. Кабели SAS приобретаются отдельно в зависимости от конфигурации сервера.

Рекомендации по размещению

Контроллер устанавливается в слот PCIe x8 на материнской плате сервера. Для моделей R640 и R630 используется специальный разъём на системной плате – адаптер не требует дополнительного слота расширения. Перед установкой отключите сервер от сети и снимите статическое электричество.

Интеграция с инфраструктурой

Драйверы для PERC H330 входят в состав ОС Windows Server, VMware ESXi и Linux. Для настройки RAID-массивов используйте утилиту Dell OpenManage или командную строку MegaRAID. В режиме HBA контроллер не требует специальной конфигурации – диски определяются системой автоматически. Данная модель не поддерживает горячую замену в режиме HBA, поэтому при подключении дисков сервер нужно выключать.

Преимущества решения

• Низкая стоимость владения – отсутствие кэш-памяти и батарейного модуля снижает цену контроллера и затраты на обслуживание.
• Совместимость с ПО – благодаря чипу LSI SAS3008 адаптер корректно работает с большинством гипервизоров и файловых систем.
• Компактный размер – форм-фактор Mini-Type не занимает слот расширения в серверах Dell, оставляя место для других карт.
• Поддержка SAS 12G – скорость интерфейса обеспечивает пропускную способность до 12 Гбит/с на порт, что актуально для SSD.
• Простая замена – контроллер интегрирован в плату сервера, его замена не требует прокладки кабелей.
