Dell 405-AANL контроллер

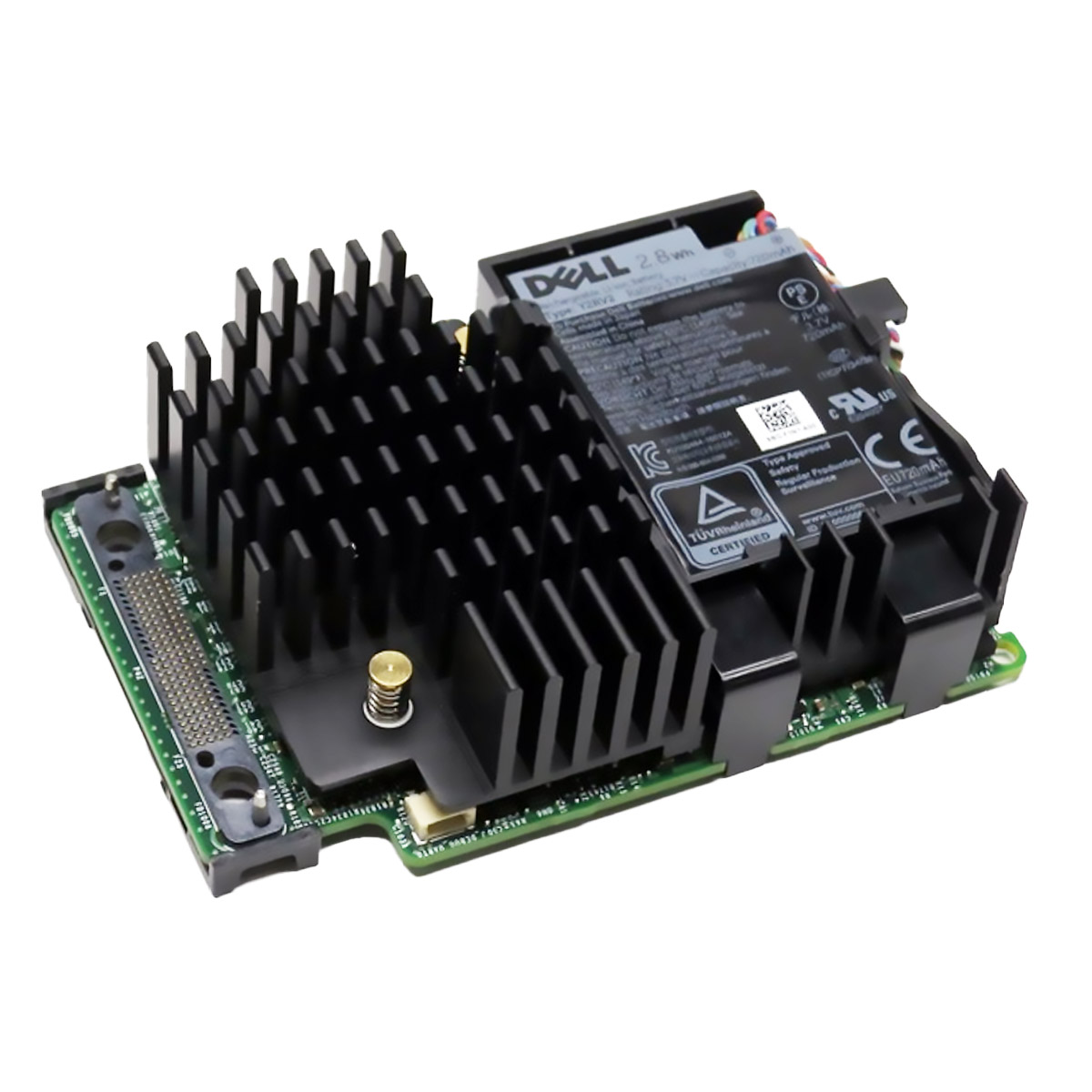

RAID-контроллер Dell PERC H740P Mini (артикул 405-AANL) — это аппаратный контроллер для серверов Dell PowerEdge 14-го поколения. Модель 405-AANL построена на чипе Broadcom SAS3508 и поддерживает SAS и SATA накопители со скоростью интерфейса до 12 Гбит/с. Объём кэш-памяти 2048 МБ с защитой CacheVault позволяет не бояться внезапных отключений питания.

Применение и сценарии использования

Серверы Dell PowerEdge

Контроллер совместим с серверами Dell PowerEdge R740, R740xd, R640, R940, R440 и R540. Он устанавливается в слот Mini (Mezzanine) и подходит для конфигураций, где важен каждый отсек. Поддерживается до 128 дисков — этого хватит для плотных корзин. Кстати, этот компонент отлично подходит для модернизации старых систем.

Работа с RAID-массивами

Контроллер поддерживает уровни RAID 0, 1, 5, 6, 10, 50 и 60. Это даёт гибкость: можно собрать как простой зеркальный том для системы, так и сложный массив с двойной чётностью для баз данных. Кэширование Write-Back и Read-Ahead ускоряет запись и чтение. Данная модель отлично справляется с интенсивными нагрузками.

Сценарии с SSD-кэшированием

Есть поддержка SSD-кэширования — можно ускорить медленные диски без полной замены массива. Это удобно для хранилищ, где часть данных запрашивается часто, а часть редко. Контроллер сам определяет горячие блоки и перемещает их на SSD.

Технические характеристики

• Артикул: 405-AANL
• Модель: PERC H740P
• Чип-контроллер: Broadcom SAS3508
• Тип интерфейса: SAS/SATA 12 Гбит/с
• Разрядность слота PCIe: x8 (PCIe 3.0)
• Форм-фактор: Mini (Mezzanine)
• Объём кэша: 2048 МБ
• Технология кэширования: Write-Back, Write-Through, Read-Ahead, Adaptive Read-Ahead
• Тип защиты кэша: CacheVault (суперконденсатор)
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Максимальное количество дисков: 128
• Количество портов: 16
• Поддержка SSD-кэширования: Да
• Тип подключаемых накопителей: HDD, SSD (SAS/SATA)
• Совместимость: Dell PowerEdge R740, R740xd, R640, R940, R440, R540
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: плата контроллера Dell PERC H740P в форм-факторе Mini, крепёжный комплект для установки в серверы G14, документация. Дополнительные кабели и переходники не входят — их подбирают под конкретную корзину.

Рекомендации по размещению

Контроллер устанавливается в специальный слот Mezzanine на материнской плате сервера. Перед монтажом убедитесь, что слот свободен и нет конфликтов с другими картами. Крепление выполняется двумя винтами — они идут в комплекте. После установки подключите SAS-кабели к задней панели или к корзине дисков.

Интеграция с инфраструктурой

Контроллер совместим с системой управления Dell OpenManage. Через неё можно отслеживать состояние массива, температуру и ошибки. Для настройки RAID используйте утилиту PERC CLI или BIOS контроллера при загрузке. Поддерживается горячая замена дисков — массив не требует остановки. Это изделие легко встраивается в существующую ИТ-инфраструктуру.

Преимущества решения

• Защита кэша CacheVault – при внезапном отключении питания данные из кэша сбрасываются во флеш-память. Батареи не нужны, суперконденсатор держит заряд до 72 часов.
• Поддержка RAID 50 и 60 – комбинированные уровни с чётностью для больших массивов. Они дают баланс между производительностью и отказоустойчивостью при 10+ дисках.
• Интерфейс 12 Гбит/с – полоса пропускания до 12 Гбит/с на порт. Для современных SSD это критично: старые контроллеры на 6 Гбит/с создавали узкое место.
• Форм-фактор Mini – не занимает стандартный слот PCIe. Это освобождает место для других карт расширения, например, сетевых или GPU.
• Гибкость кэширования – четыре режима работы кэша под разные задачи. Write-Through для критичных к целостности данных, Write-Back для максимальной скорости записи.
