Dell 3DDJT контроллер

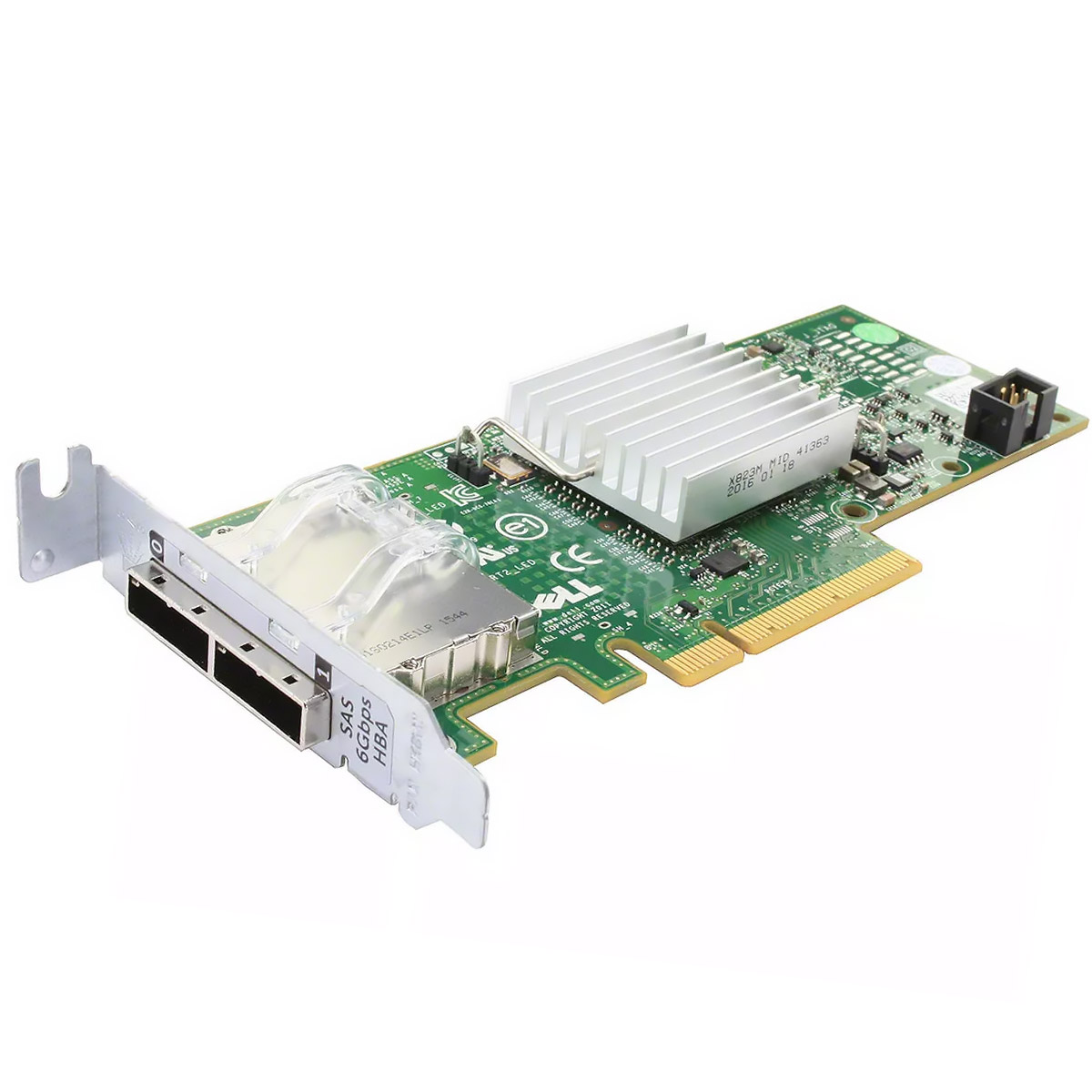

RAID-контроллер Dell PERC H200E (артикул 3DDJT) с внешними портами SFF-8088 предназначен для подключения дисковых полок и серверов через интерфейс SAS 6 Гбит/с. Модель 3DDJT работает в HBA-режиме и поддерживает уровни RAID 0, 1 и 10, что делает её практичным выбором для организации прямого доступа к накопителям. Контроллер выполнен в низкопрофильном форм-факторе и оснащается двумя внешними портами.

Применение и сценарии использования

Подключение внешних дисковых полок Dell PowerVault

Контроллер 3DDJT оптимален для связки с массивами Dell PowerVault MD1200, MD1220, MD3200, MD3220 и MD3600f. Прямое подключение до двух накопителей без экспандера подходит для задач, где не требуется большая ёмкость, но важна скорость доступа. Например, для выделенного хранилища логов или временных данных при аналитике.

Серверные решения с внешним расширением

Устройство совместимо с серверами Dell PowerEdge R710, R510, R610, T710 и R810. Такая совместимость позволяет модернизировать старые системы, добавляя внешнее дисковое пространство без замены всего сервера. Это удобно в сценариях, когда нужно расширить ёмкость для резервного копирования или архивов.

Сборка недорогих NAS или систем хранения

Благодаря поддержке SATA HDD и SSD, контроллер можно использовать в самодельных системах хранения. HBA-режим даёт полный контроль над дисками, что полезно при настройке ZFS или программных RAID-массивов. Кстати, это решение подходит для лабораторных стендов, где важна гибкость настройки.

Технические характеристики

• Артикул: 3DDJT
• Марка: Dell
• Модель: PERC H200E
• Тип интерфейса: SAS 6 Гбит/с
• Внешний интерфейс: PCIe 2.0 x8
• Количество портов: 2 (внешних, SFF-8088)
• Поддерживаемые уровни RAID: 0, 1, 10
• Тип подключаемых накопителей: SAS HDD/SSD, SATA HDD/SSD
• Максимальное количество устройств: 2 (напрямую, без экспандера)
• Объём кэша: нет (HBA-режим)
• Поддержка SSD-кэширования: нет
• Форм-фактор: Low Profile (LP)
• Чип-контроллер: LSI SAS2008
• Совместимость: Dell PowerEdge R710, R510, R610, T710, R810; Dell PowerVault MD1200, MD1220, MD3200, MD3220, MD3600f
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер Dell PERC H200E, низкопрофильная планка, документация. Диски и кабели приобретаются отдельно.

Рекомендации по размещению

Контроллер устанавливается в слот PCIe 2.0 x8 или более широкий (x16). Для подключения внешних полок используйте кабели SFF-8088 с соответствующими разъёмами. Убедитесь, что корпус позволяет разместить низкопрофильную карту.

Интеграция с инфраструктурой

В серверах Dell контроллер определяется автоматически. Для настройки RAID используйте утилиту PERC BIOS Configuration Utility. В режиме HBA диск виден как отдельное устройство, что упрощает интеграцию с программными решениями.

Преимущества решения

• Простота подключения – два внешних порта SFF-8088 позволяют быстро соединить контроллер с дисковыми полками.
• Гибкость в выборе накопителей – поддержка SAS и SATA дисков, включая SSD, даёт возможность комбинировать типы накопителей под разные задачи.
• HBA-режим – отсутствие кэша и работа без RAID-аппаратных ускорений подходит для сценариев, где нужен прямой доступ к дискам.
• Совместимость с устаревшими серверами – поддержка популярных моделей Dell PowerEdge позволяет продлить срок службы оборудования.
