Dell 3JH35 контроллер

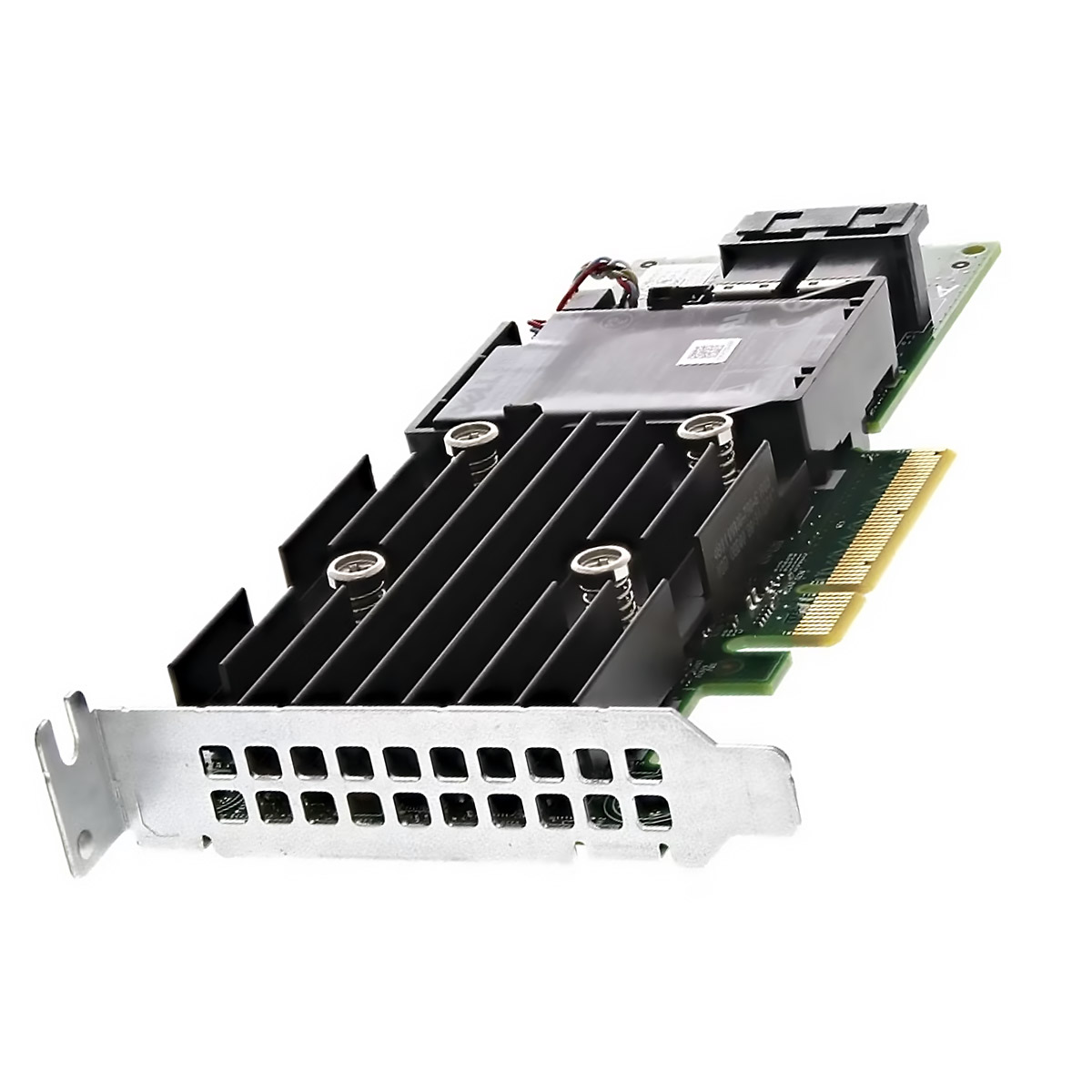

RAID-контроллер Dell PERC H740P с артикулом 3JH35 — это производительная карта расширения для серверов Dell PowerEdge. Модель 3JH35 оснащена 8 ГБ кэш-памяти и аппаратным ускорителем Broadcom SAS3508. Контроллер поддерживает современные накопители SAS/SATA со скоростью 12 Гбит/с и несколько уровней RAID, включая 0, 1, 5, 6, 10, 50 и 60. Он предназначен для систем хранения данных, где критичны отказоустойчивость и скорость обработки запросов.

Применение и сценарии использования

Серверные хранилища для виртуализации

В средах VMware vSphere или Microsoft Hyper-V контроллер PERC H740P позволяет объединять до 128 дисков в пулы. Это даёт возможность создавать крупные массивы для хранения виртуальных машин и их снапшотов. Поддержка RAID 6 и 60 защищает данные при выходе из строя сразу двух накопителей — полезно для кластеров высокой доступности.

Базы данных и транзакционные системы

Благодаря кэшу объёмом 8192 МБ и технологиям Write-Back и Read-Ahead, данный RAID-контроллер ускоряет операции с базами данных. Он отлично справляется с нагрузками OLTP, где важна низкая задержка записи. Кстати, при использовании SSD в режиме Write-Back прирост производительности может достигать 3–5 раз по сравнению с прямым доступом к дискам.

Системы видеонаблюдения и архивации

Контроллер подходит для построения долговременных архивов видеозаписей. Массивы RAID 5 или 6 обеспечивают баланс между ёмкостью и надёжностью. Поддержка интерфейса PCIe 3.0 x8 гарантирует, что пропускная способность шины не станет узким местом при одновременной записи с нескольких камер.

Технические характеристики

• Артикул: 3JH35
• Модель: Dell PERC H740P
• Чип контроллера: Broadcom SAS3508
• Интерфейс подключения: PCIe 3.0 x8 (совместим с PCIe 4.0 в режиме пониженной скорости)
• Тип подключаемых накопителей: HDD, SSD (SAS/SATA 12 Гбит/с)
• Количество портов: 8 (внутренних, SAS/SATA)
• Максимальное количество устройств: до 128
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60
• Объём кэш-памяти: 8192 МБ (8 ГБ)
• Технология кэширования: Write-Back, Write-Through, Read-Ahead
• Защита кэша: CacheVault (суперконденсатор + NAND-флеш)
• Поддержка SSD-кэширования: нет
• Форм-фактор: Low Profile (LP)
• Габариты: 167 × 111 × 22 мм
• Вес нетто: 0,18 кг
• Вес брутто: 230 г
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: RAID-контроллер Dell 3JH35, низкопрофильная планка (Low Profile), документация. Кабели и переходники приобретаются отдельно в зависимости от конфигурации сервера.

Рекомендации по размещению

Контроллер устанавливается в свободный слот PCIe 3.0 x8 или x16. Для серверов Dell PowerEdge R740, R740xd, R640, R940, R540, R440 предусмотрена заводская совместимость — карта определяется без дополнительных драйверов. Рекомендуется размещать её в слоте с наибольшей пропускной способностью, ближайшем к процессору, чтобы снизить задержки.

Интеграция с инфраструктурой

В системах Dell OpenManage контроллер автоматически распознаётся и позволяет настроить RAID-массивы через BIOS утилиту PERC или веб-интерфейс iDRAC. Для продвинутого мониторинга используйте Dell OpenManage Server Administrator (OMSA). Утилита предоставляет информацию о состоянии кэша, температуре и ошибках дисков в реальном времени.

Преимущества решения

• Аппаратное ускорение — встроенный процессор Broadcom SAS3508 берёт на себя расчёт контрольных сумм RAID, освобождая ресурсы процессора сервера.
• Защита кэша CacheVault — при внезапном отключении питания данные из кэша автоматически сохраняются на NAND-флеш, а не теряются.
• Гибкость конфигураций — поддержка семи уровней RAID позволяет выбирать оптимальный баланс между производительностью и отказоустойчивостью.
• Простота установки — низкопрофильный форм-фактор подходит как для стандартных, так и для компактных корпусов (1U/2U).
