HPE 726757-B21 контроллер
Артикул:
726757-B21
Характеристики
Производитель
HPE
Дополнительно
интерфейсы 2 x SATA 6Gb/s и SAS 12Gb/s, подключение PCIe 3.0 x8, поддержка урвовней RAID 0, 1, 5
Вид запасной части
Оигинальный контроллер жестких дисков
Назначение
запасные части серверов
Все характеристики
13 558.90 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

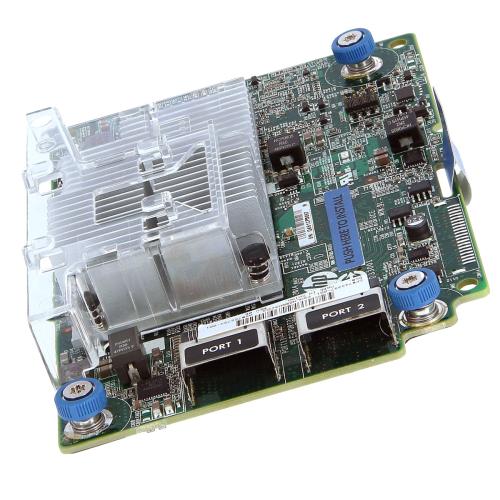

Контроллер HPE 726757-B21 H240ar с интерфейсом SAS 12 Гбит/с предназначен для серверов HPE ProLiant. Он работает в режиме HBA (Host Bus Adapter), обеспечивая прямое подключение накопителей без задержек на обработку RAID-массивов. Модель 726757-B21 выполнена в компактном форм-факторе Flexible Mezzanine, что позволяет устанавливать её в специальные слоты на материнской плате сервера. Это решение подходит для конфигураций, где важна максимальная пропускная способность канала и низкая задержка доступа к данным.
Применение и сценарии использования
Высоконагруженные системы хранения
Контроллер 726757-B21 часто применяется в серверах баз данных и системах виртуализации. Режим HBA передаёт управление массивами на уровень операционной системы или гипервизора — это позволяет использовать программные RAID (ZFS, Storage Spaces) или кластерные файловые системы. Пропускная способность SAS 12 Гбит/с на каждый порт даёт достаточный запас для работы с SSD.
Построение отказоустойчивых конфигураций
Два внутренних порта mini-SAS позволяют подключить до двух накопителей напрямую или объединить их с полками расширения через SAS-экспандеры. В сочетании с двухпортовыми дисковыми массивами такая схема обеспечивает аппаратную избыточность каналов. Для критичных систем это снижает риск потери доступа к данным при отказе одного из путей.
Миграция с RAID-контроллеров
Если существующий RAID-контроллер стал узким местом из-за кэширования или ограничений по числу очередей, переход на 726757-B21 даёт прирост производительности. HBA не выполняет вычисления контрольных сумм — все ресурсы чипа уходят на обработку команд ввода-вывода. Это особенно заметно при работе с быстрыми NVMe-подобными SSD через SAS-интерфейс.
Технические характеристики
- Артикул: 726757-B21
- Модель: H240ar
- Тип интерфейса: SAS 12 Гбит/с (совместимость с SAS 3 Гбит/с, 6 Гбит/с)
- Количество портов: 2 внутренних (mini-SAS SFF-8087)
- Максимальное количество подключаемых устройств: 2 диска напрямую
- Тип подключаемых накопителей: HDD, SSD (SAS/SATA)
- Интерфейс подключения: PCIe 3.0 x8
- Объём кэша: нет (HBA-режим)
- Технология кэширования: нет
- Поддержка SSD-кеширования: нет
- Тип защиты кэша: нет
- Чип контроллера: Microsemi PM8060
- Форм-фактор: Flexible (Mezzanine)
- Габариты: 31 x 90 x 135 мм
- Вес брутто: 273 г
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: контроллер HPE 726757-B21, документация по установке. Кабели mini-SAS приобретаются отдельно — их тип зависит от конфигурации сервера (обычно используются шлейфы длиной 0,5–1 м).
Рекомендации по размещению
Контроллер устанавливается в специальный разъём Flexible Mezzanine на материнской плате серверов HPE ProLiant Gen9 и Gen10. Перед монтажом убедитесь, что слот не занят другим устройством этого типа. Для отвода тепла достаточно пассивного охлаждения — радиатор на чипе Microsemi PM8060 справляется с нагрузкой в штатном вентиляционном коридоре сервера.
Интеграция с инфраструктурой
В режиме HBA контроллер не требует настройки — драйверы автоматически определяются операционной системой (Windows Server, Linux, VMware ESXi). Для обновления прошивки используйте утилиту HPE Smart Component или SPP (Service Pack for ProLiant). При подключении дисков через экспандер необходимо убедиться в поддержке SAS-доменов, иначе возможны проблемы с обнаружением устройств.
Преимущества решения
- Минимальные задержки – отсутствие кэша и RAID-обработки снижает время отклика на запросы ввода-вывода до 80–100 мкс.
- Энергоэффективность – чип PM8060 потребляет около 3 Вт в рабочем режиме, что важно для серверов с ограниченным тепловым бюджетом.
- Компактность – форм-фактор Mezzanine освобождает слоты PCIe для других контроллеров или ускорителей.
- Совместимость с ПО – контроллер корректно работает со всеми популярными гипервизорами и файловыми системами без дополнительных лицензий.
- Простота замены – в случае выхода из строя деталь можно заменить без переустановки драйверов (при условии одинаковой прошивки).
Вопросы и ответы
Чем отличается HBA-контроллер 726757-B21 от RAID-контроллера?
HBA передаёт управление массивами на центральный процессор, не выполняя вычислений контрольных сумм. Это даёт прирост производительности, но без аппаратной защиты кэша и возможности создать RAID 5/6 силами самого контроллера. Для простых зеркальных конфигураций (RAID 1) достаточно возможностей ОС.
Можно ли установить этот контроллер в сервер HPE ProLiant Gen8?
Форм-фактор Flexible Mezzanine появился в Gen9 — в Gen8 используются разъёмы другого типа. Перед покупкой проверьте совместимость по документации на сервер. Для Gen8 можно подобрать модели H240ar с переходником, но это снижает надёжность крепления.
Какой максимальный объём дисков поддерживается через один порт mini-SAS?
Ограничения по ёмкости нет — контроллер работает с дисками любого объёма, поддерживаемого интерфейсом SAS (до 16 ТБ на современные HDD). При подключении через экспандер количество дисков растёт, но суммарная пропускная способность порта остаётся 12 Гбит/с.
Что делать, если сервер не видит контроллер после установки?
Проверьте, что слот Mezzanine активирован в BIOS (параметр «Embedded NIC/HBA»). Если проблема остаётся, обновите прошивку контроллера через SPP — старые версии могут быть несовместимы с последними микрокодами сервера.
Подходит ли этот контроллер для работы с SSD в режиме TRIM?
Да, так как контроллер работает в HBA-режиме, он передаёт команды ATA/SCSI напрямую. Команды TRIM (UNMAP для SAS) обрабатываются без задержек, что продлевает срок службы SSD. Для корректной работы требуется операционная система с поддержкой TRIM через SAS (Linux 4.0+, Windows Server 2012 R2+).
