HP 013027-003 контроллер

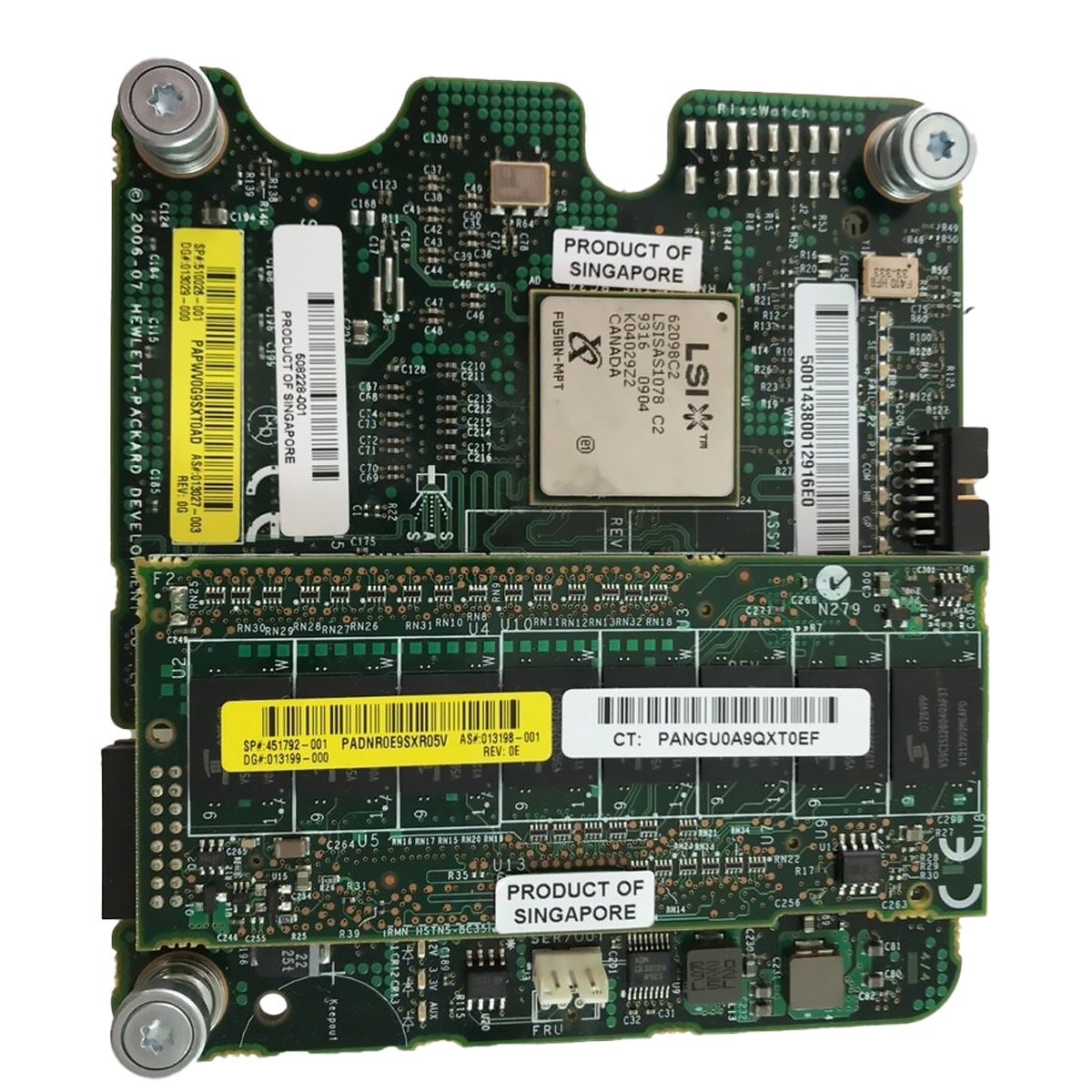

RAID-контроллер HP Smart Array P700M (013027-003) — аппаратное решение для сборки дисковых массивов с кэшем 512 МБ и батарейной защитой. Модель 013027-003 подходит для серверов HP ProLiant G5 и G6, где требуется отказоустойчивое хранение данных. Он поддерживает до восьми накопителей SAS или SATA через интерфейс PCIe 1.0 x8.

Применение и сценарии использования

Организация отказоустойчивых массивов

Предлагаемый контроллер поддерживает сборку RAID-массивов уровней 0, 1, 5, 6, 10, 50. Это типовой сценарий для файловых серверов и систем хранения, где нужна защита от сбоя одного или нескольких дисков.

Работа с интенсивными нагрузками

Благодаря кэшированию Write-Back и Read-Ahead, изделие хорошо справляется с базами данных и виртуальными машинами. Запись в кэш с последующей синхронизацией на диск снижает задержки при случайных операциях.

Модернизация старых серверов

Если серверное шасси имеет слот PCIe x8, но не поддерживает современные RAID-карты, этот компонент станет экономичным вариантом. Он совместим с большинством серверов HP ProLiant G5 и G6.

Технические характеристики

• Артикул: 013027-003
• Модель: Smart Array P700M
• Тип интерфейса: SAS 3G
• Разрядность слота PCIe: x8
• Тип внешнего интерфейса: PCIe 1.0 x8
• Чип-контроллер: LSI SAS1078
• Объём кэша: 512 МБ
• Технология кэширования: Write-Back, Write-Through, Read-Ahead
• Тип защиты кэша: BBU (Battery Backup Unit)
• Максимальное количество подключаемых устройств: 8
• Количество портов: 8
• Тип подключаемых накопителей: HDD, SSD (SAS/SATA)
• Поддержка SSD-кэширования: Нет
• Форм-фактор: Full Height Full Length (FHFL)
• Габариты: 167 × 111 × 22 мм
• Вес нетто: 0,25 кг
• Вес брутто: 0,45 кг
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: RAID-контроллер HP Smart Array P700M, батарейный модуль BBU, низкопрофильная планка (для установки в корпуса 2U и выше). Кабели для подключения дисков приобретаются отдельно, так как их набор зависит от конфигурации сервера.

Рекомендации по размещению

Карта имеет полноразмерный форм-фактор FHFL, поэтому подходит только для корпусов с соответствующими слотами. Перед установкой убедитесь, что в корпусе достаточно места для батарейного отсека — он может выступать за пределы платы. Крепить контроллер следует на два винта, которые обычно идут в комплекте с сервером.

Интеграция с инфраструктурой

Данная модель распознаётся утилитами HP Smart Storage Administrator и HP Array Configuration Utility. Настройка массива выполняется через BIOS контроллера или из операционной системы. После подключения дисков и подачи питания батарея BBU автоматически начнёт зарядку — полный цикл занимает около 3-4 часов.

Преимущества решения

• Аппаратный RAID – все вычисления выполняются чипом LSI SAS1078, не нагружая процессор сервера.
• Батарейная защита кэша – данные в кэше сохраняются до 72 часов при отключении питания, что исключает потерю информации.
• Гибкость кэширования – поддержка режимов Write-Back и Write-Through позволяет выбирать между производительностью и безопасностью записи.
• Совместимость – работает как с SAS, так и с SATA-дисками, включая SSD, что упрощает подбор комплектующих.
• Поддержка старых платформ – интерфейс PCIe 1.0 x8 обеспечивает совместимость с серверами HP ProLiant G5 и G6.
