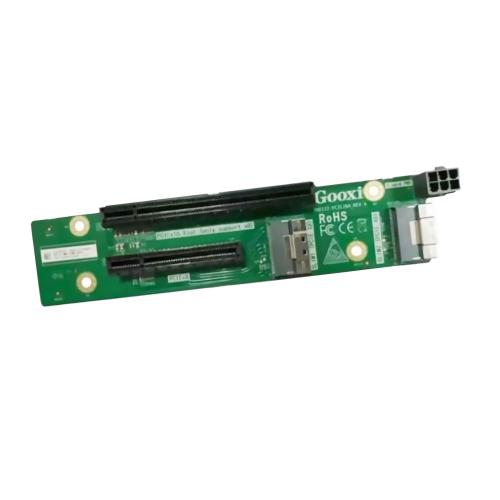

Райзер Gooxi SL2112-748-PCIE14-M 4.00.312.0160 PCIe4.0x32 to 2*PCIe4.0x16

Райзер Gooxi SL2112-748-PCIE14-M с артикулом 4.00.312.0160 — это плата расширения, которая превращает один слот PCIe 4.0 x32 в два полноценных слота PCIe 4.0 x16. Модель 4.00.312.0160 востребована в серверных платформах Gooxi серии G3, где нужно установить две карты расширения с высокоскоростной шиной. По сути, это аппаратный мост, который распределяет линии PCIe между двумя устройствами без потери пропускной способности.

Назначение и ключевые задачи

Основная задача райзера — расширить возможности материнской платы, у которой физически не хватает слотов для всех нужных карт. Инженеры используют такие платы, когда в сервер нужно поставить, например, два GPU-ускорителя, две сетевые карты 100G или комбинацию из контроллера RAID и карты ускорения. Без райзера пришлось бы выбирать между устройствами или менять платформу целиком.

Конструкция SL2112-748-PCIE14-M предусматривает два отдельных выхода — Riser1 и Riser2. Каждый из них выдаёт полноценные 16 линий PCIe 4.0. Это значит, что обе установленные карты работают на полной скорости, а не делят между собой один канал. Для задач, где важна пропускная способность — например, обучение нейросетей или обработка потоковых данных — такой подход критичен.

Применение и сценарии использования

Серверы виртуализации и контейнеризации

В средах с плотной виртуализацией часто требуется несколько сетевых адаптеров и контроллеров хранения. Райзер 4.00.312.0160 позволяет установить две карты в один физический слот, не жертвуя производительностью. Например, один выход занимает сетевая карта 100 Гбит/с, второй — HBA-контроллер для подключения дисковых полок.

Вычислительные узлы с GPU

Для задач машинного обучения и научных расчётов часто нужны две видеокарты в одном корпусе. Данный райзер даёт возможность поставить два ускорителя с интерфейсом PCIe 4.0 x16, сохраняя полную ширину шины для каждого. Это ускоряет обмен данными между GPU и процессором, что напрямую влияет на скорость обучения моделей.

Системы хранения и обработки данных

В серверах, обслуживающих базы данных или системы аналитики, важна быстрая работа с накопителями. Плата расширения позволяет добавить два NVMe-контроллера или RAID-адаптера, каждый из которых получит выделенные линии PCIe 4.0. Пропускная способность до 32 ГБ/с на слот обеспечивает стабильную передачу больших объёмов данных.

Телекоммуникационное оборудование

В узлах связи и обработки трафика часто требуются специализированные карты — ускорители пакетов, FPGA-модули, интерфейсы для оптических линий. Райзер позволяет разместить два таких устройства рядом, упрощая компоновку и обслуживание.

Технические характеристики

• Артикул: 4.00.312.0160
• Марка: Gooxi
• Модель: SL2112-748-PCIE14-M
• Тип: Riser (плата расширения)
• Интерфейс: PCIe 4.0 x32 → 2 × PCIe 4.0 x16
• OEM P/N: SL2112-748-PCIE14-M
• Совместимость: серверные платформы Gooxi G3
• Конфигурация выходов: Riser1 / Riser2
• Назначение: установка двух карт расширения PCIe 4.0 x16

Преимущества решения

• Полная пропускная способность на каждом слоте. В отличие от схем с разделением линий, райзер 4.00.312.0160 выделяет по 16 линий PCIe 4.0 на каждый выход. Обе карты работают без взаимных ограничений.
• Совместимость с платформой Gooxi G3. Плата разработана специально для этой серии серверов, поэтому установка не требует переходников и доработок корпуса.
• Поддержка PCIe 4.0. Интерфейс обеспечивает скорость до 32 ГБ/с на слот, что вдвое выше по сравнению с PCIe 3.0. Это важно для современных GPU, NVMe-контроллеров и сетевых карт.
• Простая установка. Конструкция рассчитана на стандартные крепления серверных корпусов Gooxi. Монтаж занимает несколько минут и не требует специального инструмента.
• Стабильность под нагрузкой. Плата выдерживает длительную работу при высоких температурах внутри серверного шасси, сохраняя целостность сигнала.
• Гибкость конфигурации. Можно использовать один выход или оба — в зависимости от текущих задач. Это упрощает масштабирование без замены материнской платы.

Совместимость и установка

Райзер рассчитан на серверные платформы Gooxi серии G3. Перед установкой стоит убедиться, что в корпусе есть свободное место под две карты расширения и достаточно питания. Плата занимает один слот x32 на материнской плате и выводит два слота x16 через шлейфы Riser1 и Riser2. Крепёжные элементы входят в комплект поставки.

При монтаже важно проверить плотность посадки шлейфов в разъёмах — это гарантирует стабильный сигнал и отсутствие ошибок при передаче данных. После установки рекомендуется проверить распознавание карт в BIOS и убедиться, что обе работают в режиме x16.
