Dell 540-BCKQ сетевой адаптер 10Gb
Артикул:
540-BCKQ
Характеристики
Производитель
Dell
Версия интерфейса сетевой карты
PCIe 3.0
Индикация:
Act, Link
Интерфейс сетевой карты
Ethernet
Все характеристики
7 852.56 руб./шт
Много
-
+
В корзину
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

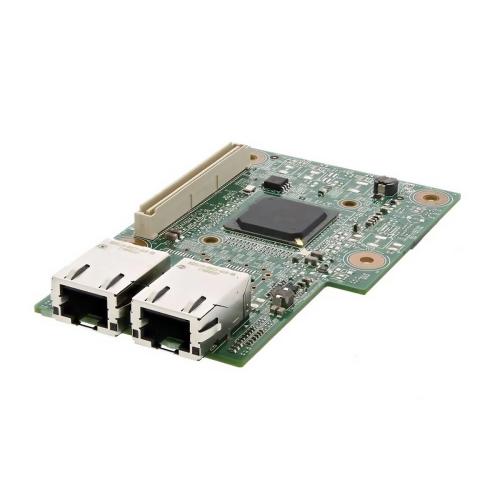

Сетевой адаптер Dell 540-BCKQ с двумя портами RJ45 обеспечивает скорость до 10 Гб/с и устанавливается в серверы PowerEdge через разъем Mezzanine. Модель 540-BCKQ построена на контроллере Broadcom BCM57416 и предназначена для задач, где нужна стабильная проводная связь без задержек. Это решение для тех, кто собирает серверную инфраструктуру под виртуализацию, базы данных или файловые хранилища.
Назначение и область применения
Сетевой адаптер относится к классу LOM-карт (LAN on Motherboard), то есть устанавливается непосредственно в специальный слот на системной плате сервера. Форм-фактор Mezzanine позволяет занять внутренний разъем и не расходовать стандартные слоты расширения PCIe. Это удобно, когда в конфигурации уже плотно заняты все внешние слоты, а добавить сетевые интерфейсы нужно.
Карта работает с медными кабелями витой пары категории 6 и выше. Два порта 10GBase-T дают возможность организовать агрегацию каналов или разделить трафик между разными сегментами сети. Поддержка стандарта 802.1Qbb (Priority Flow Control) помогает снизить потери пакетов в средах с интенсивным обменом данными.
Применение и сценарии использования
Адаптер востребован в серверных решениях для виртуализации. Например, в кластерах VMware vSphere или Microsoft Hyper-V два порта по 10 Гб/с позволяют разделить трафик управления, миграции виртуальных машин и доступа к хранилищу. Модель 540-BCKQ снижает конкуренцию за пропускную способность и делает работу предсказуемой.
Корпоративные сети и ЦОД
В центрах обработки данных карта применяется для подключения серверов к топу-оф-рэк коммутаторам по медному кабелю. Это дешевле, чем оптика на коротких дистанциях, и проще в обслуживании. Поддержка Auto MDI/MDIX избавляет от необходимости подбирать прямой или кроссовый патч-корд — порт сам определит тип подключения.
Файловые хранилища и резервное копирование
Для серверов резервного копирования и NAS-систем важна равномерная передача больших объемов данных. Два порта 10GBase-T справляются с потоковой записью без просадок. Индикация Act и Link на каждом порту помогает быстро оценить состояние канала при диагностике.
Технические характеристики
- Артикул: 540-BCKQ
- Тип: сетевая карта
- Марка: Dell
- Контроллер: Broadcom BCM57416
- Интерфейс: Ethernet
- Форм-фактор: Mezzanine (LOM)
- Версия интерфейса: PCIe 3.0
- Количество разъемов: 2
- Тип портов: RJ45
- Количество разъемов RJ45: 2
- Скорость передачи данных: 10 Гб/с
- Типы сетевых соединений: 10GBase-T
- Поддерживаемые стандарты: IEEE 802.3, 802.3an, 802.1Q, 802.1Qbb
- Поддержка Auto MDI/MDIX: да
- Индикация: Act, Link
- Wi-Fi: нет
- Bluetooth: нет
- Совместимость: PowerEdge R640, R740, R740xd, R940
- Поддерживаемые ОС: Windows Server 2012 R2/2016/2019/2022, RHEL 7.x/8.x/9.x, SLES 12/15, VMware ESXi 6.x/7.0/8.0, Ubuntu Server 18.04/20.04/22.04
- Вид поставки: kit
- Гарантия: 12 месяцев
Преимущества решения
- Два порта 10GBase-T на одном модуле — экономия слотов расширения и упрощение кабельной разводки.
- Контроллер Broadcom BCM57416 с аппаратной поддержкой очередей и разгрузкой процессора при обработке сетевого трафика.
- Установка в выделенный LOM-разъем сохраняет свободными стандартные слоты PCIe для других задач.
- Широкая поддержка операционных систем, включая актуальные версии Windows Server, RHEL, SLES, VMware ESXi и Ubuntu Server.
- Индикация Act и Link на каждом порту ускоряет диагностику подключения без программных средств.
- Модель 540-BCKQ совместима с популярными серверами PowerEdge: R640, R740, R740xd, R940.
Совместимость и установка
Карта рассчитана на серверы Dell PowerEdge серий R640, R740, R740xd и R940. Установка выполняется в специальный LOM-слот на материнской плате, доступ к которому обычно открывается после снятия верхней крышки корпуса. Перед монтажом стоит убедиться, что прошивка BIOS сервера обновлена до актуальной версии — это исключит возможные конфликты при инициализации.
Драйверы для большинства поддерживаемых ОС поставляются производителем сервера или доступны на сайте Broadcom. В средах VMware ESXi и Windows Server карта определяется автоматически после установки в слот. Для Linux-систем может потребоваться установка пакета с драйвером bnxt_en.
Вопросы и ответы
Можно ли использовать карту 540-BCKQ в настольном компьютере?
Нет. Форм-фактор Mezzanine рассчитан на специализированный слот в серверах Dell PowerEdge. В настольных ПК и серверах других производителей такой разъем отсутствует или имеет другую распиновку.
Нужен ли специальный кабель для скорости 10 Гб/с?
Да. Для стабильной работы на 10 Гб/с рекомендуется кабель витой пары категории 6 или 6a. На категории 5e возможна работа, но на коротких дистанциях и без гарантии отсутствия ошибок.
Поддерживает ли адаптер агрегацию каналов?
Да, два порта можно объединить в один логический канал средствами операционной системы или гипервизора. Это дает суммарную пропускную способность до 20 Гб/с и повышает отказоустойчивость соединения.
Что входит в комплект поставки?
Поставка идет в виде kit: сам сетевой модуль, крепежные элементы и сопроводительная документация. Кабели и трансиверы в комплект не входят.
Будет ли карта работать в сервере R750?
Официально заявлена совместимость с R640, R740, R740xd и R940. Для других моделей нужно отдельно проверять наличие подходящего LOM-слота и поддержку со стороны BIOS. В R750 используется другой тип слота, поэтому адаптер может не подойти.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
Dell |
|
Версия интерфейса сетевой карты
|
PCIe 3.0 |
|
Индикация:
|
Act, Link |
|
Интерфейс сетевой карты
|
Ethernet |
|
Количество портов сетевой карты
|
2 |
|
Количество разъемов RJ-45
|
2 |
|
Контроллер сетевой карты
|
Broadcom 57416 |
|
Наличие Wi-Fi
|
Нет |
|
Наличие Bluetooth
|
Нет |
|
Сайт производителя
|
https://www.dell.com/en-us/shop/broadcom-57416-dual-port-10gbe-base-t-lom-mezz-card/apd/540-bckq/network-adapters |
|
Поддерживаемые ОС
|
Windows Server 2012 R2/2016/2019/2022, RHEL 7.x/8.x/9.x, SLES 12/15, VMware ESXi 6.x/7.0/8.0, Ubuntu Server 18.04/20.04/22.04 |
|
Совместимость
|
PowerEdge R640, R740, R740xd, R940 |
|
Скорость передачи данных
|
10 Гб/с |
|
Поддержка Auto-MDI/MDI-X
|
Да |
|
Стандарты поддерждиваемые сетевой картой
|
IEEE 802.3, 802.3an, 802.1Q, 802.1Qbb |
|
Тип портов сетевой карты
|
RJ45 |
|
Тип:
|
Сетевая карта |
|
Типы сетевых соединений
|
10GBase-T |
|
Форм-фактор сетевой карты
|
Mezzanine |
|
Цвет
|
зеленый |
|
Гарантия
|
12 месяцев |
|
Вид поставки
|
kit |
|
Базовая единица
|
шт |
