Dell 406-BBTM сетевая карта

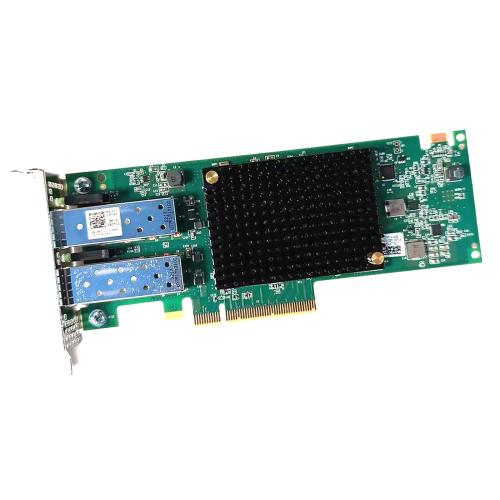

HBA-адаптер Dell 406-BBTM на базе контроллера Emulex LPE35002 — двухпортовое решение для подключения серверов к сети Fibre Channel на скорости до 32 Гб/с. Модель 406-BBTM устанавливается в слот PCI Express x8 и работает по протоколу PCIe 4.0, что даёт запас пропускной способности для интенсивных операций с данными. Это low profile карта, то есть она подходит для установки в тонкие серверы формата 1U и 2U без переходников и доработок корпуса.

Назначение и ключевые возможности

Адаптер предназначен для организации отказоустойчивого доступа к системам хранения по оптоволоконным каналам. Два независимых порта SFP+ позволяют строить схемы с резервированием путей, а также подключать сервер сразу к двум коммутаторам SAN. Контроллер Emulex LPE35002 поддерживает многопутевой ввод-вывод и балансировку нагрузки на уровне прошивки.

Карта работает с массивами Dell PowerVault ME4084 и ME5084, системами PowerStore серии T и серверами линейки PowerEdge. Индикация состояния выведена на LED-панель, что упрощает диагностику на месте без программных средств.

Применение и сценарии использования

Адаптер 406-BBTM востребован в проектах виртуализации: он обеспечивает стабильный доступ к общим хранилищам для кластеров VMware ESXi и Microsoft Hyper-V. В базах данных и системах резервного копирования два порта дают возможность разделить трафик или задействовать резервный канал.

Для отказоустойчивых конфигураций карта подходит в паре с двумя независимыми коммутаторами SAN: при отказе одного пути трафик переключается на второй без остановки сервисов. Также решение применяется в высокоплотных вычислительных узлах, где важны компактные размеры и низкое энергопотребление.

Технические характеристики

• Артикул: 406-BBTM
• Производитель: Dell
• Контроллер: Emulex LPE35002-M2 (Xe601)
• Интерфейс подключения: PCI Express x8
• Версия интерфейса: PCIe 4.0
• Тип портов: Fibre Channel — SFP+
• Количество разъёмов: 2
• Скорость передачи данных: до 32 Гб/с на порт
• Форм-фактор: Low Profile
• Разъёмы RJ45: нет
• Индикация: LED-индикаторы статуса
• Поддерживаемые ОС: Windows Server, Linux (RHEL, SLES), VMware ESXi
• Вид поставки: kit
• Гарантия: 12 месяцев

Совместимость

Адаптер рассчитан на серверы и системы хранения Dell. В список входят стоечные модели PowerEdge R640, R650, R740, R750, R760, R840, R940, R960, лезвийные шасси MX740c, MX750c, MX840c, а также узлы C6420 и C6520. Со стороны СХД поддерживаются PowerVault ME4084 и ME5084, а также массивы PowerStore 1000T, 3000T, 5000T, 7000T и 9000T.

Для работы требуются совместимые оптические трансиверы SFP+ и патч-корды Fibre Channel. Перед установкой стоит проверить актуальную версию прошивки на сайте производителя.

Преимущества решения

• Два порта 32 Гб/с дают суммарную пропускную способность до 64 Гб/с и позволяют строить отказоустойчивые схемы подключения.
• Форм-фактор Low Profile расширяет список совместимых корпусов, включая тонкие серверы.
• Контроллер Emulex LPE35002 хорошо знаком администраторам SAN и поддерживается основными гипервизорами.
• LED-индикация помогает быстро оценить состояние линка и портов без дополнительного ПО.
• Адаптер 406-BBTM поставляется в комплекте kit, что упрощает ввод в эксплуатацию.
