Dell 540-BDHH сетевая карта

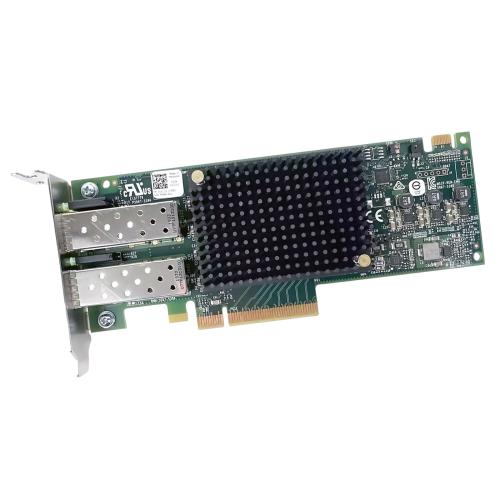

HBA-адаптер Dell 540-BDHH на базе контроллера Emulex LPe31002 — двухпортовое решение для подключения серверов к сетям Fibre Channel на скорости 16 Гбит/с. Модель 540-BDHH устанавливается в слот PCI Express x8 и работает с интерфейсом PCIe 3.0, обеспечивая стабильный обмен данными в корпоративных SAN. Это готовый комплект поставки (Customer Kit), в который входят два трансивера FC16 — отдельно докупать оптику не требуется.

Назначение и ключевые возможности

Адаптер относится к классу HBA (Host Bus Adapter) и предназначен для организации выделенного канала между сервером и системами хранения данных. Два независимых порта SFP+ позволяют строить отказоустойчивые схемы с резервированием путей или подключать сервер сразу к двум коммутаторам SAN.

Контроллер Emulex LPe31002 поддерживает пропускную способность до 16 Гбит/с на каждый порт. Суммарно адаптер способен передавать до 32 Гбит/с, что важно при работе с массивами и ленточными библиотеками под высокой нагрузкой.

Применение и сценарии использования

Адаптер 540-BDHH востребован в задачах, где требуется прямой доступ к СХД без потери скорости. Типичные сценарии:

• Подключение серверов к SAN-фабрике в центрах обработки данных.
• Резервное копирование и архивирование больших объёмов данных.
• Построение отказоустойчивых кластеров с разделяемым хранилищем.
• Миграция виртуальных машин между узлами через общее хранилище.

Низкопрофильное исполнение (Low Profile) позволяет ставить адаптер в серверы с ограниченной высотой слота. Комплектная поставка с трансиверами ускоряет ввод оборудования в эксплуатацию.

Технические характеристики

• Артикул: 540-BDHH
• Производитель: Dell
• Контроллер: Emulex XE501 (LPe31002)
• Тип портов: Fibre Channel — SFP+
• Количество портов: 2
• Скорость передачи данных: 16 Гбит/с на порт
• Интерфейс подключения: PCI Express x8
• Версия интерфейса: PCIe 3.0
• Форм-фактор: Low Profile
• Индикация: LED-индикаторы
• Разъёмы RJ45: нет
• Поддерживаемые ОС: Windows Server, Linux, VMware ESXi
• Вид поставки: kit (Customer Kit, с двумя трансиверами FC16)
• Гарантия: 12 месяцев

Преимущества решения

• Два порта по 16 Гбит/с дают запас пропускной способности для виртуализации и баз данных.
• Адаптер 540-BDHH поставляется с трансиверами, что снижает итоговую стоимость развёртывания.
• Поддержка Windows Server, Linux и VMware ESXi упрощает интеграцию в существующую инфраструктуру.
• Низкопрофильный корпус расширяет список совместимых серверных платформ.
• LED-индикация помогает быстро оценить состояние линка и активность портов.

Совместимость и установка

Адаптер рассчитан на слот PCI Express x8 с поддержкой PCIe 3.0. При установке в более старый слот PCIe 2.0 устройство продолжит работу, но с пониженной пропускной способностью шины. Драйверы доступны для Windows Server, Linux и VMware ESXi — это закрывает большинство корпоративных сценариев.

Перед монтажом стоит убедиться, что в сервере есть свободный низкопрофильный слот и достаточно места для прокладки оптических патч-кордов. Трансиверы из комплекта уже установлены в порты SFP+, остаётся подключить оптику и настроить зонирование на коммутаторе SAN.
