Dell 1224N сетевая карта

Сетевая карта Dell 1224N — это комбинированный сетевой адаптер для серверов Dell PowerEdge 14-го поколения, объединяющий два контроллера Broadcom на одной плате. Модель 1224N устанавливается в выделенный слот NDC материнской платы и даёт четыре порта RJ-45: два на 10 Гбит/с и два на 1 Гбит/с. Такая конфигурация закрывает сразу две задачи — высокоскоростной обмен данными и служебные подключения — без занятия дополнительных слотов PCIe.

Назначение и конструкция

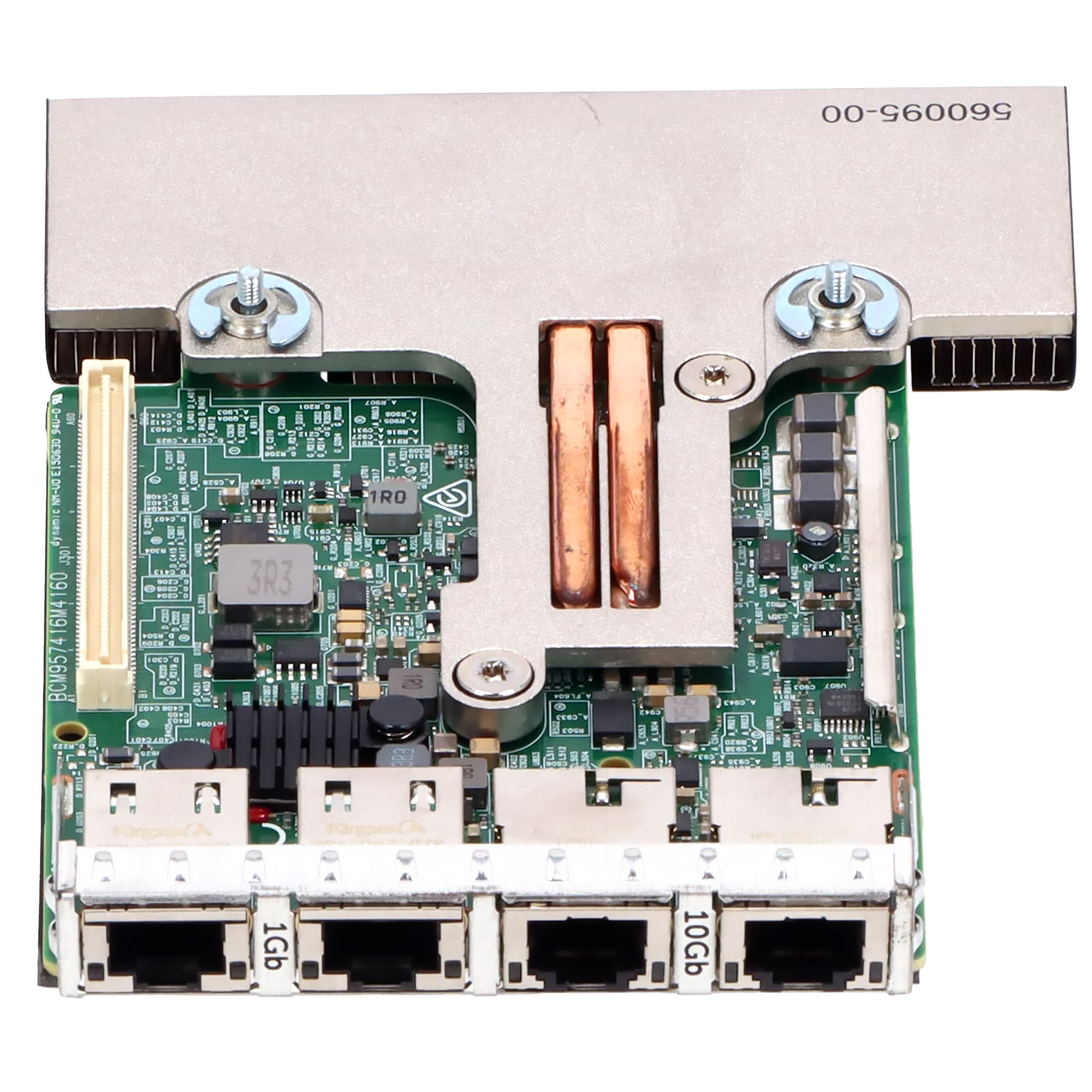

Адаптер построен на связке из двух чипов: Broadcom 57416 отвечает за два порта 10GBASE-T, а Broadcom 5720 — за два порта 1GBASE-T. Оба контроллера распаяны на одной печатной плате формата rNDC Mezzanine и подключаются к материнской плате через фирменный разъём Dell. Это значит, что карта не занимает стандартные слоты расширения, оставляя их свободными для RAID-контроллера, HBA или других плат.

Порты выполнены в виде разъёмов RJ-45, поэтому для подключения используется обычная витая пара категории Cat5e, Cat6 или Cat6a. Медные линии 10GBASE-T поддерживают длину сегмента до 100 метров при использовании кабеля Cat6a. Переходники и оптические модули для работы не требуются.

Применение и сценарии использования

Комбинированная схема портов делает адаптер удобным для серверов виртуализации. Два канала 10 Гбит/с можно объединить в агрегированный линк для трафика виртуальных машин, а порты 1 Гбит/с задействовать под управление, резервные каналы или подключение к отдельной сети хранения.

Типовые задачи

• Виртуализация на VMware ESXi, Hyper-V и KVM — разделение трафика ВМ и служебных сетей.
• Файловые серверы и СХД — высокая пропускная способность для доступа к данным.
• Кластерные конфигурации — отдельные интерфейсы под heartbeat и репликацию.
• Сетевые шлюзы и балансировщики — несколько физических портов на одном адаптере.

Поскольку модель 1224N совместима с R740, R640, R840 и R940, её часто ставят при апгрейде уже работающих серверов: замена штатного 1G-адаптера на комбинированный даёт прирост скорости без перестройки шасси.

Технические характеристики

• Артикул: 1224N
• Тип: сетевой адаптер
• Марка: Dell
• Контроллеры: Broadcom 57416 + Broadcom 5720
• Интерфейс: Ethernet
• Версия интерфейса: PCIe
• Форм-фактор: rNDC Mezzanine
• Количество разъёмов: 4
• Тип портов: RJ-45
• Скорость передачи данных: 10/100/1000 Мбит/с (10G и 1G порты)
• Поддерживаемые стандарты: IEEE 802.3, 802.3u, 802.3ab, 802.1Q
• Auto MDI/MDI-X: да
• Wi-Fi: нет
• Bluetooth: нет
• Поддерживаемые ОС: Windows Server 2012/2016/2019, Linux (RHEL, Ubuntu), VMware ESXi
• Совместимость: Dell PowerEdge R740, R640, R840, R940 (14G), слот NDC материнской платы
• Вид поставки: Kit
• Гарантия: 12 месяцев

Преимущества решения

• Четыре порта на одной плате — не нужно покупать и устанавливать два отдельных адаптера.
• Слот NDC освобождает PCIe-разъёмы для других задач, что важно в плотных 1U и 2U серверах.
• Совместимость с 14-м поколением PowerEdge проверена производителем, драйверы есть в составе ОС.
• Поддержка VLAN по стандарту 802.1Q позволяет разделять трафик на логические сети без дополнительного оборудования.
• Auto MDI/MDI-X избавляет от путаницы с прямыми и кроссовыми кабелями при монтаже.

Совместимость и установка

Адаптер рассчитан на серверы Dell PowerEdge линейки 14G: R740, R640, R840 и R940. Установка занимает несколько минут — модуль вставляется в специальный слот NDC на материнской плате и фиксируется винтами. Дополнительное питание подводить не нужно, карта получает его через разъём.

После установки достаточно обновить драйверы Broadcom до актуальной версии и проверить распознавание портов в BIOS и ОС. Для объединения интерфейсов в команду используется штатный механизм операционной системы или коммутатора.
