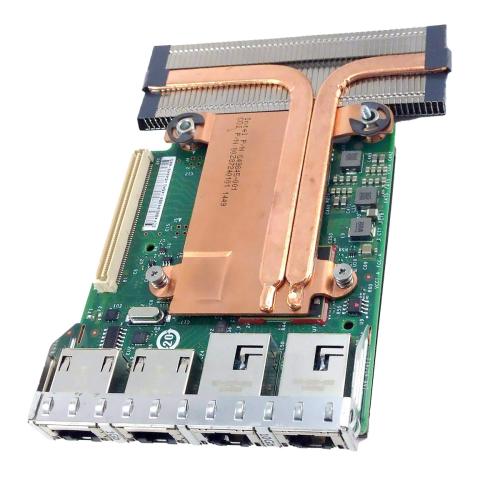

Dell 540-BBHI сетевая карта

Сетевая карта Dell 540-BBHI объединяет два контроллера на одной плате: Intel X540 для 10GbE и Intel I350 для 1GbE. Модель 540-BBHI устанавливается в серверы PowerEdge через слот FlexibleLOM и даёт четыре порта RJ45 с суммарной пропускной способностью до 10 Гбит/с на порт. Это решение для задач, где нужно развести трафик между высокоскоростными и служебными сегментами без покупки двух отдельных адаптеров.

Назначение и ключевые возможности

Плата рассчитана на серверные сценарии, где требуется плотная сетевая конфигурация. Контроллер X540 отвечает за 10-гигабитные соединения, а I350 — за гигабитные. Такое разделение позволяет, например, держать хранилище на быстрых портах, а управление и резервные каналы — на стандартных.

Форм-фактор FlexibleLOM означает, что карта встаёт в выделенный слот на материнской плате сервера, не занимая стандартные PCIe-разъёмы. Это освобождает место для других плат расширения и упрощает компоновку внутри корпуса.

Поддержка стандартов IEEE 802.3, 802.3u, 802.3ab, 802.1Q, 802.3az и 802.3ad охватывает базовые и продвинутые сценарии: от обычного обмена данными до агрегации каналов и тегирования VLAN. Функция Auto MDI/MDIX избавляет от необходимости подбирать патч-корд по типу — прямой или кроссовый.

Применение и сценарии использования

Виртуализация и базы данных

В среде виртуализации пропускная способность сети часто становится узким местом. Адаптер 540-BBHI позволяет выделить отдельные физические порты под трафик виртуальных машин, миграцию и служебные нужды. Это снижает конкуренцию за канал и стабилизирует отклик приложений.

Отказоустойчивые конфигурации

Агрегация каналов по 802.3ad даёт прирост скорости и резервирование. Если один линк выходит из строя, трафик перераспределяется по оставшимся. Для критичных сервисов это означает меньше простоя без ручного вмешательства.

Сегментация сети

Четыре независимых порта позволяют физически разделить трафик: например, один порт под резервное копирование, другой под мониторинг, третий под клиентские подключения. VLAN-тегирование добавляет гибкости при изменении схемы без перекоммутации кабелей.

Технические характеристики

• Артикул: 540-BBHI
• Тип: сетевая карта
• Марка: Dell
• Контроллеры: Intel X540 + Intel I350
• Интерфейс подключения: PCI-E
• Версия интерфейса: PCIe 2.1
• Форм-фактор: FlexibleLOM
• Количество разъёмов сетевой карты: 4
• Количество разъёмов RJ45: 4
• Тип портов: RJ45
• Типы сетевых соединений: 1000Base-T
• Скорость передачи данных: 1000 Мбит/с
• Поддерживаемые стандарты: IEEE 802.3, 802.3u, 802.3ab, 802.1Q, 802.3az, 802.3ad
• Поддержка Auto MDI/MDIX: да
• Индикация: Act, Link
• Wi-Fi: нет
• Bluetooth: нет
• Поддерживаемые ОС: Windows, Linux
• Совместимость: PowerEdge R630, R730, R730xd, R930, T630
• Вид поставки: kit
• Гарантия: 12 месяцев

Совместимость и установка

Карта работает в серверах Dell PowerEdge R630, R730, R730xd, R930 и T630. Перед установкой стоит проверить версию BIOS и при необходимости обновить прошивку — это помогает избежать проблем с определением контроллеров.

Монтаж занимает несколько минут: модуль вставляется в слот FlexibleLOM и фиксируется винтами. Драйверы для Windows и Linux доступны на сайте производителя. После установки оба контроллера определяются как отдельные сетевые интерфейсы, и каждый порт настраивается независимо.

Индикаторы Act и Link на разъёмах показывают активность и наличие соединения. Это упрощает диагностику: если порт не мигает, проблема чаще всего в кабеле или настройках коммутатора.

Преимущества решения

• Два контроллера на одной плате — 10GbE и 1GbE в одном слоте, без занятия дополнительных PCIe-разъёмов.
• Четыре порта RJ45 дают гибкость при сегментации трафика и построении отказоустойчивых схем.
• Форм-фактор FlexibleLOM упрощает установку и обслуживание в серверах PowerEdge.
• Поддержка агрегации каналов и VLAN — готовый набор функций для корпоративной сети.
• Совместимость с Windows и Linux закрывает большинство серверных сценариев.
