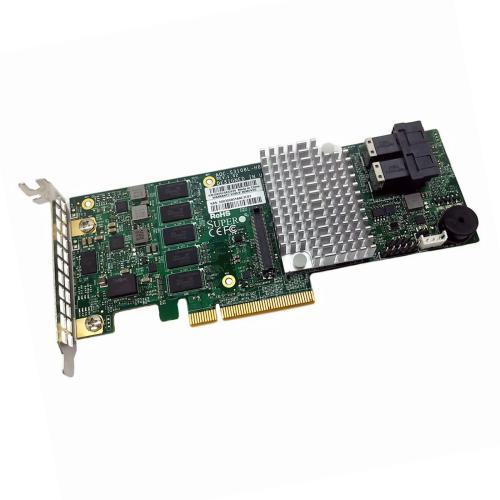

AOC-S3816L-L16IT-O Контроллер SuperMicro AOC-S3816L-L16IT-O 16 int 12Gb/s SAS3 ports, x8 Gen4, HBA, LP, 122HDDw/exp

Контроллер SuperMicro AOC-S3816L-L16IT-O с 16 портами SAS3 12 Гбит/с — это HBA-адаптер для серверов и систем хранения. Модель AOC-S3816L-L16IT-O использует интерфейс PCIe 4.0 x8 и контроллер Broadcom 3816, что даёт высокую пропускную способность для работы с массивами дисков. Адаптер подходит для задач, где нужно подключить до 122 накопителей с использованием расширителей.

Применение и сценарии использования

Построение высокопроизводительных СХД

Контроллер AOC-S3816L-L16IT-O позволяет организовать прямое подключение до 16 SAS-дисков без дополнительных расширителей. Это удобно для серверов с плотной компоновкой, где каждый отсек на счету. Интерфейс 12 Гбит/с на порт даёт достаточную пропускную способность для SSD и HDD в системах реального времени.

Масштабирование с SAS-экспандерами

Благодаря поддержке широких портов (x4) адаптер может работать с внешними SAS-расширителями, подключая до 122 накопителей. Это решение для крупных дата-центров, где требуется гибкое наращивание ёмкости без замены контроллера. Кстати, модель AOC-S3816L-L16IT-O совместима с большинством JBOD-корзин SuperMicro.

Работа в виртуализированных средах

HBA-режим без аппаратного RAID снижает задержки и упрощает настройку в гипервизорах. Контроллер передаёт управление дисками ОС, что важно для VMware vSAN, Microsoft Storage Spaces или Ceph. Адаптер AOC-S3816L-L16IT-O корректно обрабатывает команды NCQ и TRIM для SSD.

Технические характеристики

• Артикул: AOC-S3816L-L16IT-O
• Контроллер: Broadcom 3816
• Интерфейс подключения: PCIe 4.0 x8
• Количество внутренних портов: 16 × SFF-8643 (SAS3)
• Скорость передачи данных: 12 Гбит/с на порт
• Тип: Host Bus Adapter (HBA), без RAID
• Форм-фактор: Low Profile (LP)
• Поддержка SAS-расширителей: да, до 122 устройств
• Вид поставки: Kit (адаптер + планка Low Profile)
• Совместимость: SuperMicro SuperServer, SuperStorage, BigTwin (см. полный список)
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: контроллер AOC-S3816L-L16IT-O, низкопрофильная планка (Low Profile), документация. В некоторых поставках может быть дополнительная планка для половинной высоты — уточняйте при заказе.

Рекомендации по размещению

Адаптер рассчитан на установку в слот PCIe 4.0 x8 или x16. Для оптимального охлаждения не ставьте его рядом с картами, выделяющими много тепла (GPU, RAID-контроллеры с активным охлаждением). Используйте штатные крепления корпуса — карта не требует дополнительного питания.

Интеграция с инфраструктурой

Контроллер AOC-S3816L-L16IT-O корректно работает с серверами SuperMicro на базе чипсетов Intel C620 и C740. Для подключения накопителей используйте кабели SFF-8643 → SFF-8643 или SFF-8643 → SFF-8482 (в зависимости от бэкплейна). В ОС Windows и Linux драйверы устанавливаются автоматически через стандартные репозитории.

Преимущества решения

• 16 портов SAS3 – позволяет напрямую подключить до 16 дисков без дополнительных карт расширения.
• PCIe 4.0 ×8 – пропускная способность до 16 ГТ/с, что исключает узкое место при работе с быстрыми SSD.
• Низкопрофильный форм-фактор – подходит для установки в плотные серверы 1U и 2U.
• HBA-режим – минимальные задержки и полный контроль над дисками со стороны ОС.
• Совместимость с расширителями – масштабирование до 122 накопителей без замены адаптера.
