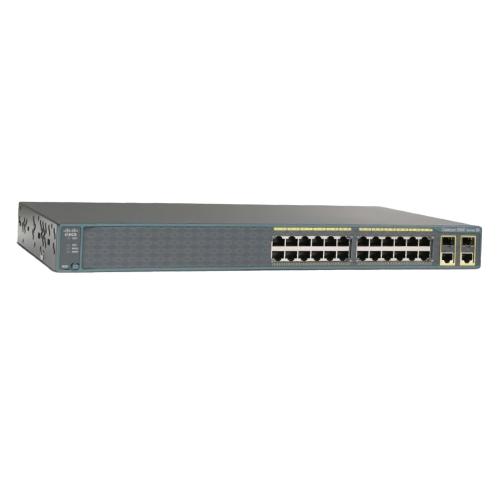

Коммутатор Cisco Catalyst 2960 WS-C2960-24-S 24 10/100 LAN Lite Image

Коммутатор Cisco Catalyst 2960 WS-C2960-24-S — это 24-портовое устройство уровня доступа для сетей малого и среднего бизнеса. Модель WS-C2960-24-S оснащена 24 портами 10/100 Мбит/с и двумя uplink-портами SFP со скоростью 1 Гбит/с. Он работает под управлением Cisco IOS и поддерживает базовый набор функций LAN Lite.

Общее описание

Данный коммутатор относится к серии Cisco Catalyst 2960 и предназначен для построения сетей доступа на предприятиях малого и среднего масштаба. Устройство выполнено в металлическом корпусе высотой 1U и устанавливается в стандартную 19-дюймовую стойку с помощью монтажных ушек из комплекта. Пассивное охлаждение означает полное отсутствие вентиляторов — это снижает уровень шума и уменьшает количество движущихся частей, подверженных износу.

Внутренняя пропускная способность составляет 16 Гбит/с, что обеспечивает неблокирующую передачу данных между всеми портами при типичных сценариях нагрузки. Таблица MAC-адресов вмещает до 8000 записей, чего достаточно для офисной сети среднего размера. Коммутатор поддерживает до 255 VLAN, что позволяет сегментировать трафик по отделам, устройствам или типам сервисов.

Применение и сценарии использования

Офисные сети и рабочие группы

Устройство подходит для подключения рабочих станций, принтеров, IP-телефонов и точек доступа в офисных помещениях. 24 порта с автоопределением скорости и MDIX упрощают подключение — не нужно беспокоиться о типе кабеля (прямой или кроссовый). Функция Port Trunking (LACP) позволяет объединять несколько портов в один логический канал для увеличения пропускной способности между коммутаторами.

Построение сети доступа в кампусе

Коммутатор WS-C2960-24-S часто используется как устройство уровня доступа, которое агрегирует трафик от конечных пользователей и передаёт его на ядро сети через SFP-порты. Поддержка STP/RSTP предотвращает петли, а Storm Control ограничивает широковещательные штормы, которые могут нарушить работу сети.

Сегментация трафика с помощью VLAN

До 255 VLAN позволяют разделить сеть на изолированные логические сегменты. Например, можно выделить отдельные VLAN для бухгалтерии, отдела разработки и гостевого Wi-Fi. Это повышает безопасность и упрощает применение политик QoS к разным типам трафика.

Малые дата-центры и серверные

Металлический корпус и монтаж в 19-дюймовую стойку делают коммутатор пригодным для установки в серверных шкафах. Пассивное охлаждение особенно ценно в небольших помещениях, где нет мощной системы вентиляции. Рабочая температура от 0°C до 45°C охватывает большинство условий эксплуатации в офисах и серверных.

Технические характеристики

• Артикул: WS-C2960-24-S
• Модель: Cisco Catalyst 2960-24-S
• Тип оборудования: коммутатор
• Уровень коммутатора: L2
• Порты 10/100Base: 24
• Порты SFP: 2 (uplink, 1 Гбит/с)
• Пропускная способность интерфейса: 10/100 Мбит/с
• Внутренняя пропускная способность: 16 Гбит/с
• Объём таблицы MAC-адресов: 8000
• Максимальное количество VLAN: 255
• Объём оперативной памяти: 64 МБ
• Объём Flash-памяти: 32 МБ
• Процессор: есть
• Тип ОС: Cisco IOS
• Охлаждение: пассивное (без вентиляторов)
• Корпус: металл
• Монтаж в шкаф 19": да
• Габариты: 445 × 236 × 44 мм
• Вес нетто: 3,6 кг
• Вес брутто: 4,5 кг
• Блок питания: внутренний
• Кабель питания в комплекте: да
• Рабочая температура: от 0°C до 45°C
• Гарантия: 12 месяцев
• Комплект поставки: коммутатор, кабель питания, монтажные ушки для стойки, документация

Поддерживаемые протоколы и функции

• Протоколы Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, Link Aggregation (LACP)
• Поддержка SNMP: да
• Поддержка IGMP Multicast: да
• Поддержка Full Duplex: да
• Port Trunking: да
• Storm Control: да
• Зеркалирование портов: да
• Access Control List: да
• Port-Based Network Access Control: да
• Автоопределение MDIX: да
• Автоопределение скорости порта: да
• Наличие консольного порта: да
• Поддержка резервирования линий: да
• Поддержка Classless Inter-Domain Routing (CIDR): да
• Индикаторы: да

Преимущества решения

• Полностью пассивное охлаждение. В коммутаторе WS-C2960-24-S нет вентиляторов, поэтому он не шумит и не накапливает пыль внутри корпуса. Это упрощает обслуживание и продлевает срок службы.
• Проверенная платформа Cisco IOS. Операционная система Cisco IOS хорошо документирована, а навыки работы с ней востребованы среди сетевых инженеров.
• Гибкость подключения. Два SFP-порта позволяют подключить коммутатор к вышестоящему оборудованию по оптике или витой паре на скорости 1 Гбит/с.
• Расширенные функции управления. Поддержка VLAN, QoS, ACL и LACP даёт достаточно инструментов для построения управляемой сети без переплаты за избыточный функционал.
• Простой монтаж. Коммутатор устанавливается в стандартную 19-дюймовую стойку, все необходимые крепления идут в комплекте.
• Совместимость с линейкой Catalyst 2960. Устройство работает в одной инфраструктуре с другими моделями серии: Cisco Catalyst 2960-24TT-L, 2960-24TC-L, 2960-24PC-L, 2960-24LC-S, 2960-24-S-RF.
