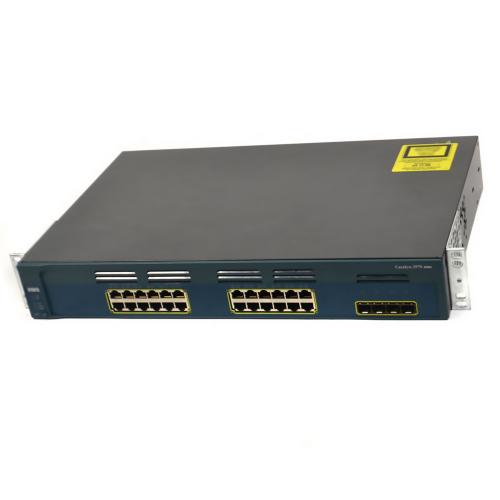

Коммутатор CISCO Catalyst 2970 WS-C2970G-24TS-E 24 10/100/1000T + 4 SFP

Коммутатор Cisco Catalyst 2970 WS-C2970G-24TS-E — это управляемый коммутатор третьего уровня, рассчитанный на сети малого и среднего бизнеса. Модель WS-C2970G-24TS-E объединяет 24 гигабитных порта 10/100/1000Base-T и четыре uplink-порта SFP, что позволяет строить отказоустойчивую инфраструктуру доступа без покупки отдельного агрегирующего устройства. Устройство работает под управлением Cisco IOS и поддерживает статическую маршрутизацию, VLAN, QoS и протоколы резервирования линий.

Назначение и класс устройства

Каталист 2970 относится к линейке коммутаторов уровня доступа. Он устанавливается на периферии сети и подключает рабочие станции, IP-телефоны, точки доступа и принтеры. При этом поддержка коммутации третьего уровня даёт возможность маршрутизировать трафик между VLAN прямо на устройстве, не отправляя его на внешний роутер.

Корпус выполнен из металла и рассчитан на монтаж в стандартную стойку 19 дюймов. В комплекте идут монтажные ушки и кабель питания. Охлаждение принудительное — один вентилятор, поэтому при установке в шкаф стоит оставлять свободное пространство для выхода воздуха.

Применение и сценарии использования

Сеть офиса среднего размера

Коммутатор WS-C2970G-24TS-E закрывает задачи доступа для офиса на 50–150 рабочих мест. Гигабитные порты подключают пользовательское оборудование, а четыре SFP-порта объединяют коммутаторы этажей в кольцо или подключают их к ядру сети. Поддержка LACP позволяет собрать несколько линков в один логический канал и распределить нагрузку.

Сегментация трафика

До 4094 VLAN дают возможность разделить сеть по отделам, функциям или типам устройств. Голосовой трафик выносится в отдельный VLAN, данные бухгалтерии — в другой. Это упрощает применение политик безопасности и снижает влияние широковещательных штормов на общую производительность.

Маршрутизация между подсетями

Поддержка RIP версии 2 и коммутации третьего уровня позволяет обойтись без внешнего маршрутизатора для внутреннего трафика. Статические маршруты настраиваются вручную, а динамическая маршрутизация автоматически обновляет таблицу при изменении топологии.

Мониторинг и управление

Устройство поддерживает SNMP, Telnet и консольный порт. Администратор может собирать статистику по портам, настраивать зеркалирование трафика и удалённо управлять конфигурацией. Функция Storm Control ограничивает широковещательные, многоадресные и неизвестные одноадресные пакеты, защищая сеть от перегрузок.

Технические характеристики

• Артикул: WS-C2970G-24TS-E
• Модель: Cisco Catalyst 2970 WS-C2970G-24TS-E
• Тип оборудования: управляемый коммутатор
• Уровень коммутации: L3
• Порты 10/100/1000Base-T: 24
• Порты SFP: 4 (1 Гбит/с)
• Порты uplink: 4
• Внутренняя пропускная способность: 56 Гбит/с
• Пропускная способность интерфейса: 1 Гбит/с
• Объём оперативной памяти: 128 МБ
• Объём Flash-памяти: 32 МБ
• Таблица MAC-адресов: 8000 записей
• Максимальное количество VLAN: 4094
• Jumbo Frame: 9216 байт
• Протоколы Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, Link Aggregation (LACP)
• Поддержка RIP v2: да
• Поддержка SNMP: да
• Поддержка IGMP Multicast: да
• Поддержка IPv6: да
• Поддержка Full Duplex: да
• Port Trunking: да
• Storm Control: да
• Зеркалирование портов: да
• Автоопределение MDI/MDIX: да
• Автоопределение скорости порта: да
• ACL: да
• CIDR: да
• 802.1X (Port-Based NAC): да
• Резервирование линий: да
• Консольный порт: да
• Тип ОС: Cisco IOS
• Блок питания: внутренний
• Охлаждение: принудительное (1 вентилятор)
• Корпус: металл
• Монтаж в шкаф 19": да
• Габариты: 445 × 328 × 44 мм
• Вес нетто: 4.5 кг
• Вес брутто: 5.8 кг
• Рабочая температура: от 0°C до 45°C
• Тип кабеля: Cat5e, Cat6
• Максимальная длина кабеля: 100 м
• Комплект поставки: коммутатор, кабель питания, монтажные ушки, документация
• Гарантия: 12 месяцев

Преимущества решения

• Гигабитные порты доступа. 24 порта 10/100/1000Base-T обеспечивают скорость до 1 Гбит/с на каждое подключённое устройство, что снимает узкие места в сети офиса.
• Четыре SFP-порта. Позволяют объединить коммутаторы в стек или подключить их к ядру по оптике без дополнительных модулей расширения.
• Маршрутизация L3. Коммутатор WS-C2970G-24TS-E сам обрабатывает трафик между VLAN, снижая нагрузку на внешний роутер.
• Гибкая сегментация. До 4094 VLAN и поддержка 802.1Q дают простор для логического разделения сети.
• Защита от перегрузок. Storm Control, ACL и 802.1X ограничивают нежелательный трафик и контролируют доступ к портам.
• Знакомая ОС. Cisco IOS упрощает настройку для специалистов, работавших с оборудованием Cisco.
• Металлический корпус. Устройство рассчитано на установку в стойку и рассчитано на работу в серверных и монтажных шкафах.
