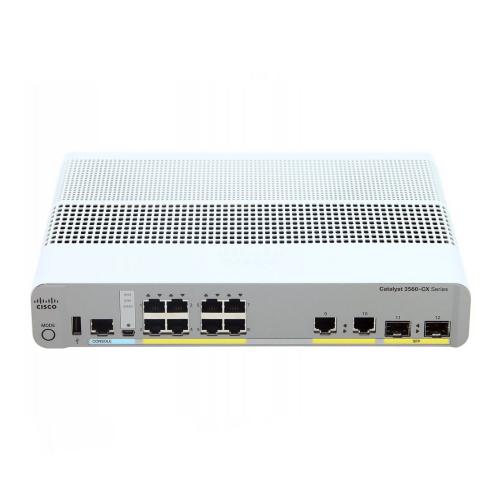

Коммутатор Cisco Catalyst 3560-CX WS-C3560CX-8PC-S 8 Port PoE IP Base

Коммутатор Cisco Catalyst 3560-CX WS-C3560CX-8PC-S — это управляемый L3-коммутатор уровня доступа с восемью портами PoE и двумя uplink-портами SFP. Модель WS-C3560CX-8PC-S рассчитана на малый и средний бизнес, где нужны гибкая сегментация сети, питание IP-камер и точек доступа, а также стабильная маршрутизация между VLAN. Корпус из металла, пассивное охлаждение и компактные габариты позволяют ставить его в офисных шкафах и на стене без отдельной серверной.

Общее описание

Cisco Catalyst 3560-CX — это серия компактных коммутаторов, которые совмещают функции доступа и базовой маршрутизации. Конкретная модификация с индексом 8PC-S получила 8 портов 10/100/1000Base-T с поддержкой PoE, 2 порта SFP (1G) для оптических линий и внутренний блок питания. Суммарный бюджет PoE составляет 124 Вт — этого достаточно для нескольких камер, IP-телефонов или точек доступа Wi-Fi.

Устройство работает под управлением Cisco IOS и поддерживает коммутацию третьего уровня. Это значит, что трафик между подсетями обрабатывается прямо на коммутаторе, без перегрузки внешнего роутера. Функции VLAN, QoS, STP/RSTP, IGMP Snooping и агрегация каналов LACP входят в базовый набор. Для офиса на 20–50 человек такая конфигурация закрывает большинство задач без покупки отдельного маршрутизатора.

Применение и сценарии использования

Офисная сеть и подключение рабочих мест

Коммутатор WS-C3560CX-8PC-S ставят в небольших офисах, где нужно соединить рабочие станции, принтеры и IP-телефоны. Восемь портов Gigabit Ethernet обеспечивают скорость до 1 Гбит/с на каждое подключение, чего хватает для работы с документами, видеозвонков и облачных сервисов. Порты PoE упрощают установку телефонов и точек доступа — отдельные блоки питания не нужны.

Видеонаблюдение и IP-камеры

Бюджет PoE 124 Вт позволяет запитать до 8 камер с энергопотреблением около 15 Вт каждая. Коммутатор поддерживает IGMP Snooping, поэтому multicast-потоки от камер не забивают всю сеть. Функция Storm Control ограничивает широковещательные штормы и защищает канал видеонаблюдения от перегрузок. Управление доступом по портам (802.1X) не даёт подключить постороннее устройство в незанятый порт.

Точки доступа и беспроводные сети

Две uplink-линии SFP (1G) дают возможность поднять оптический канал между этажами или корпусами. Коммутатор поддерживает резервирование линий и Port Trunking, поэтому при обрыве одного волокна трафик уходит по второму. Это полезно для офисов, где Wi-Fi-инфраструктура критична и простой недопустим.

Технические характеристики

• Артикул: WS-C3560CX-8PC-S
• Модель: Cisco Catalyst 3560-CX WS-C3560CX-8PC-S
• Тип оборудования: коммутатор PoE
• Уровень коммутатора: L3
• Порты 10/100/1000Base-T: 8
• Порты SFP: 2 (1G)
• Uplink-порты: 2 × SFP (1G)
• Суммарная мощность PoE: 124 Вт
• Пропускная способность интерфейса: 1 Гбит/с
• Внутренняя пропускная способность: 22 Гбит/с
• Jumbo Frame: 9018 байт
• Объём оперативной памяти: 512 МБ
• Объём Flash-памяти: 128 МБ
• Таблица MAC-адресов: 8000 записей
• Максимальное количество VLAN: 1024
• Тип ОС: Cisco IOS
• Протоколы Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, Link Aggregation (LACP)
• Поддержка IPv6: да
• Поддержка RIP: да
• Поддержка SNMP: да
• Поддержка IGMP Multicast: да
• Поддержка Full Duplex: да
• Поддержка коммутации 3-го уровня: да
• Поддержка резервирования линий: да
• Port Trunking: да
• Port-based Network Access Control: да
• Access Control List: да
• Classless Inter-Domain Routing (CIDR): да
• QoS: да
• Storm Control: да
• Зеркалирование портов: да
• Автоопределение MDI/MDIX: да
• Автоопределение скорости порта: да
• Telnet: да
• Наличие консольного порта: да
• USB-порты: 1 × USB Type-A
• Индикаторы: да
• Заземление: да
• Охлаждение: пассивное (без вентиляторов)
• Корпус: металл
• Блок питания: внутренний
• Кабель питания в комплекте: да
• Монтаж в шкаф 19": да
• Крепление к стене: да
• Габариты: 269 × 213 × 44 мм
• Вес нетто: 2.5 кг
• Рабочая температура: от 0°C до 45°C
• Максимальная длина кабеля: 100 м
• Тип кабеля: Cat5e, Cat6
• Комплект поставки: коммутатор, кабель питания, документация
• Гарантия: 12 месяцев

Преимущества решения

• Пассивное охлаждение. В корпусе нет вентиляторов, поэтому устройство не шумит и не собирает пыль. Это важно для установки в переговорных, кабинетах и небольших серверных.
• PoE-бюджет 124 Вт. Хватает на 8 IP-камер или несколько точек доступа. Не нужно тянуть отдельные линии 220 В к каждому устройству.
• Уровень L3 и Cisco IOS. Модель WS-C3560CX-8PC-S умеет маршрутизировать трафик между VLAN, поддерживает RIP и ACL. Это снижает зависимость от внешнего роутера.
• Гибкость монтажа. Коммутатор ставится в стойку 19" или крепится к стене. Габариты 269 × 213 × 44 мм позволяют разместить его в тесном шкафу.
• Оптические uplink-порты. Два SFP-слота дают оптический канал 1 Гбит/с и резервирование линий без покупки дополнительных модулей.
• Безопасность. Поддержка 802.1X, ACL, Port-based Network Access Control и Storm Control защищает сеть от несанкционированных подключений и широковещательных штормов.
• Jumbo Frame 9018 байт. Снижает накладные расходы при передаче больших файлов между серверами и NAS.
