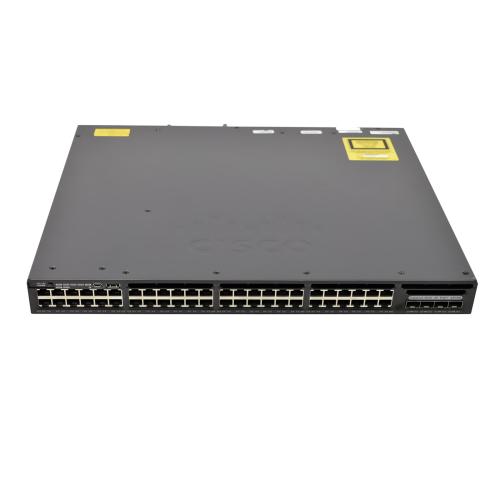

Коммутатор Cisco Catalyst 3650 WS-C3650-48PQ-E 48 Port PoE 4x10G Uplink IP Services

Коммутатор Cisco Catalyst 3650 WS-C3650-48PQ-E — это управляемый коммутатор уровня L3 с 48 портами PoE+ и четырьмя восходящими портами SFP+ на 10 Гбит/с. Модель WS-C3650-48PQ-E рассчитана на корпоративные сети, где нужна плотная коммутация доступа, питание IP-камер и точек доступа, а также гибкая маршрутизация между сегментами. Данное устройство работает под управлением Cisco IOS XE и поддерживает стекирование, что упрощает масштабирование без перепроектирования сети.

Назначение и позиционирование

Коммутатор относится к линейке Cisco Catalyst 3650, позиционируется на уровень доступа корпоративной сети. Он объединяет функции коммутации второго уровня и маршрутизации третьего уровня в одном корпусе высотой 1U. Это значит, что часть трафика можно маршрутизировать прямо на месте, не поднимая его до ядра сети. Такое решение снижает задержки и разгружает вышестоящие маршрутизаторы.

Устройство подходит для офисных и кампусных сетей среднего масштаба, где требуется управляемый доступ, сегментация VLAN и централизованное питание оконечных устройств по PoE.

Применение и сценарии использования

Коммутатор доступа в корпоративной сети

WS-C3650-48PQ-E ставят в качестве коммутатора доступа, к которому подключают рабочие станции, IP-телефоны, точки доступа и камеры видеонаблюдения. 48 портов 10/100/1000Base-T с поддержкой PoE+ позволяют запитать до 390 Вт суммарной мощности без отдельных блоков питания на каждом устройстве.

Питание IP-устройств по PoE

Функция Power over Ethernet избавляет от необходимости тянуть отдельные линии питания к камерам, телефонам и точкам доступа. Суммарная мощность PoE составляет 390 Вт — этого достаточно для десятков устройств класса 802.3af и нескольких устройств 802.3at.

Стекирование и резервирование

Коммутатор поддерживает объединение в стек, что даёт единую точку управления и резервирование линий. При выходе одного члена стека трафик перераспределяется по остальным. Это повышает отказоустойчивость без сложных схем резервирования на уровне протоколов маршрутизации.

Маршрутизация между VLAN

Поддержка коммутации третьего уровня и протокола RIP позволяет организовать маршрутизацию между сегментами прямо на коммутаторе. Для сетей с большим числом VLAN это снижает нагрузку на ядро и упрощает схему адресации.

Технические характеристики

• Артикул: WS-C3650-48PQ-E
• Модель: Cisco Catalyst 3650-48PQ-E
• Линейка: Cisco Catalyst 3650
• Тип оборудования: Коммутатор PoE
• Уровень коммутатора: L3
• Порты 10/100/1000Base-T: 48
• Порты Uplink: 4 × SFP+ (10G)
• Порты расширения: 1 × слот для модуля расширения
• Пропускная способность интерфейса: 1 Гбит/с, 10 Гбит/с
• Внутренняя пропускная способность: 176 Гбит/с
• Поддержка PoE: Да, суммарная мощность 390 Вт
• Объединение в стек: Да
• Объем оперативной памяти: 4 ГБ
• Объем Flash-памяти: 4 ГБ
• Объем таблицы MAC-адресов: 32000
• Максимальное количество VLAN: 4094
• Протоколы Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, Link Aggregation (LACP)
• Зеркалирование портов: SPAN, RSPAN
• Jumbo Frame: 9018 байт
• Тип OS: Cisco IOS XE
• Блок питания: Внутренний, 640 Вт
• Напряжение: 100–240 В
• Охлаждение: Принудительное (2 вентилятора)
• Габариты: 440 × 445 × 44 мм
• Вес нетто: 5.5 кг
• Рабочая температура: от 0°C до 45°C
• Гарантия: 12 месяцев

Преимущества решения

• 48 портов PoE+ с суммарной мощностью 390 Вт закрывают потребности в питании камер, телефонов и точек доступа без дополнительных инжекторов.
• Четыре порта SFP+ на 10 Гбит/с дают запас по пропускной способности для подключения к ядру или агрегации.
• Поддержка L3 и RIP позволяет маршрутизировать трафик между VLAN прямо на устройстве.
• Стекирование упрощает масштабирование и повышает отказоустойчивость.
• WS-C3650-48PQ-E работает под Cisco IOS XE — знакомой и хорошо документированной операционной системе.
• Металлический корпус 1U монтируется в стандартную стойку 19″.

Монтаж и условия эксплуатации

Коммутатор устанавливается в шкаф 19 дюймов с помощью монтажных ушек из комплекта. Крепление к стене не предусмотрено. Корпус металлический, высота 1U, глубина 445 мм — стоит проверить глубину шкафа перед монтажом. Охлаждение принудительное, два вентилятора. Рабочая температура — от 0 до 45 °C, что подходит для большинства серверных и офисных помещений.

Комплект поставки

• Коммутатор Cisco Catalyst 3650-48PQ-E
• Кабель питания
• Монтажные ушки для стойки
• Документация
