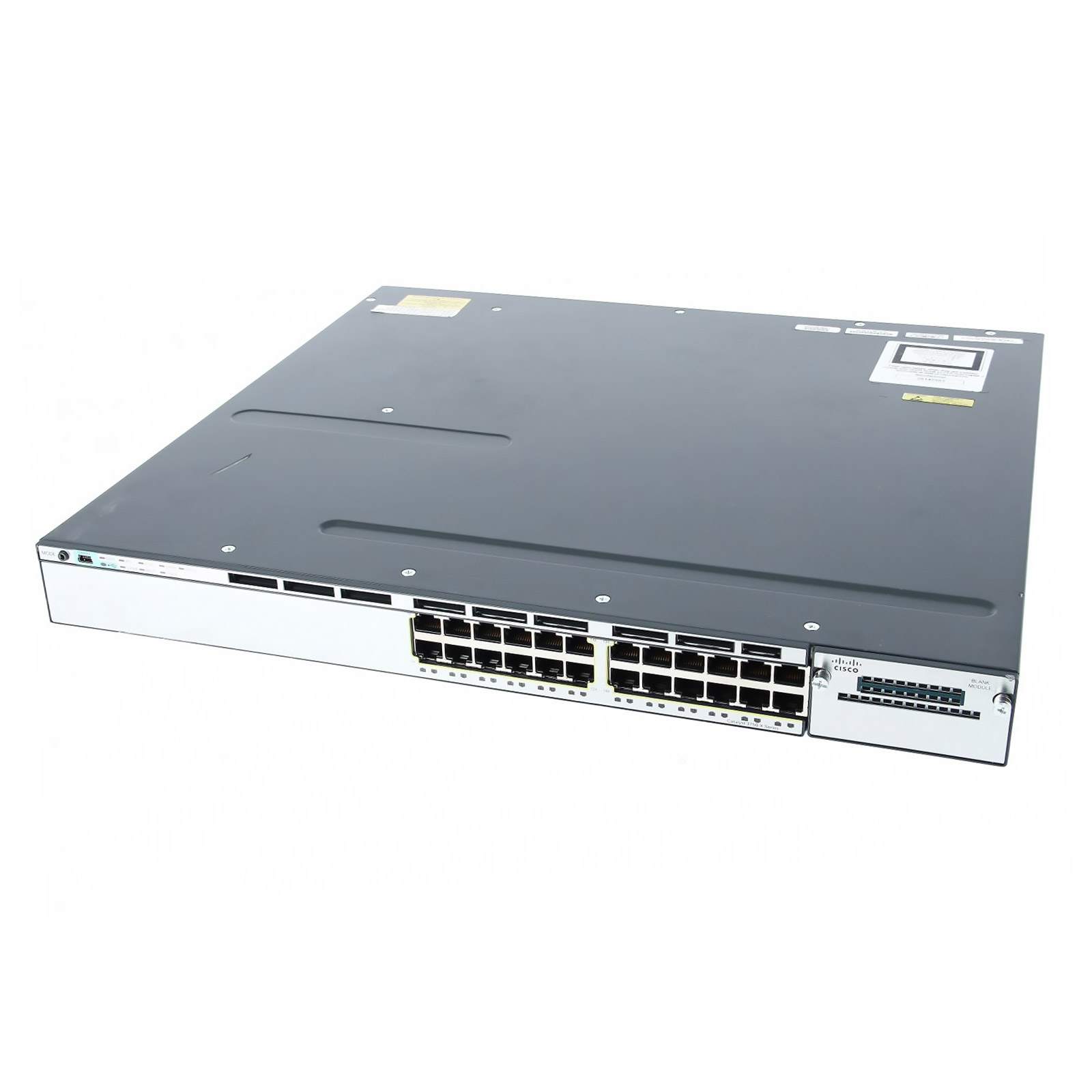

Коммутатор Cisco Catalyst 3750X WS-C3750X-24T-L 24 Port Data LAN Base

Коммутатор Cisco Catalyst 3750X WS-C3750X-24T-L — это управляемый L3-коммутатор уровня доступа, рассчитанный на корпоративные сети с высокой плотностью подключений. Модель WS-C3750X-24T-L оснащена 24 портами 10/100/1000Base-T и четырьмя портами SFP для оптических линий. Устройство работает под управлением Cisco IOS и поддерживает стекирование, что упрощает масштабирование сети без замены оборудования.

Назначение и позиционирование

Cisco Catalyst 3750X — серия коммутаторов, предназначенная для уровня доступа в сетях предприятий среднего и крупного масштаба. Модель WS-C3750X-24T-L относится к варианту LAN Base: это базовая лицензия с поддержкой L3-функций, статической маршрутизации и расширенных механизмов управления трафиком.

Коммутатор устанавливается в стойку 19 дюймов, занимает 1U по высоте и подходит для монтажа в серверных и распределительных шкафах. Металлический корпус и принудительное охлаждение обеспечивают стабильную работу при непрерывной нагрузке.

Применение и сценарии использования

Корпоративная сеть уровня доступа

Коммутатор WS-C3750X-24T-L подключает рабочие станции, IP-телефоны и точки доступа к ядру сети. 24 порта Gigabit Ethernet закрывают потребности небольшого офиса или этажа здания. Поддержка VLAN до 1005 штук позволяет разграничить трафик между отделами без дополнительного оборудования.

Стекирование и отказоустойчивость

Технология StackWise даёт объединять до нескольких коммутаторов серии в единый логический узел. Если один коммутатор в стеке выходит из строя, трафик перенаправляется через остальные. Это сокращает простои и упрощает администрирование — конфигурация применяется сразу ко всему стеку.

Построение распределённых сетей

Четыре порта SFP позволяют подключать оптические магистрали между зданиями или этажами. Поддержка протоколов RIP, IGMP Multicast и резервирования линий делает коммутатор пригодным для сетей с несколькими маршрутами передачи данных.

Организация VoIP и видеонаблюдения

Функции QoS и Storm Control обеспечивают приоритет голосового трафика и защиту от широковещательных штормов. Это важно при развёртывании IP-телефонии и систем видеонаблюдения, где задержки недопустимы.

Технические характеристики

• Артикул: WS-C3750X-24T-L
• Модель: Cisco Catalyst 3750X WS-C3750X-24T-L
• Тип оборудования: управляемый коммутатор L3
• Порты 10/100/1000Base-T: 24
• Порты SFP: 4
• Слот расширения: 1 × модуль расширения
• Внутренняя пропускная способность: 32 Гбит/с
• Производительность маршрутизации: 38,7 Мпакет/с
• Пропускная способность интерфейса: 1 Гбит/с
• Объём оперативной памяти: 256 МБ
• Объём Flash-памяти: 128 МБ
• Таблица MAC-адресов: 12 000 записей
• Максимальное количество VLAN: 1005
• Jumbo Frame: до 9216 байт
• Операционная система: Cisco IOS
• Процессор: PowerPC
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, LACP
• Протоколы: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Блок питания: внутренний
• Охлаждение: принудительное, 1 вентилятор
• USB-порты: 1 × USB 2.0
• Консольный порт: есть
• Индикаторы: есть
• Корпус: металл
• Габариты: 440 × 44 × 328 мм
• Вес нетто: 5,1 кг
• Рабочая температура: от 0°C до 45°C
• Максимальная длина кабеля: 100 м
• Тип кабеля: Cat5e, Cat6
• Монтаж в шкаф 19″: да
• Гарантия: 12 месяцев

Преимущества решения

Модель WS-C3750X-24T-L сохраняет актуальность благодаря продуманной архитектуре и поддержке стекирования. Ниже — ключевые причины выбрать этот коммутатор.

• Гибкость стекирования. Объединение в стек даёт единую точку управления и резервирование без дополнительных затрат.
• Полноценный L3. Статическая маршрутизация, RIP и IGMP Multicast позволяют строить сеть без отдельного маршрутизатора на уровне доступа.
• Оптические аплинки. Четыре порта SFP подключают магистрали на расстоянии до 100 м по меди или километров по оптике.
• Защита трафика. ACL, Storm Control, Port-Based NAC и Private VLAN ограничивают доступ и блокируют несанкционированные подключения.
• Совместимость с Cisco IOS. Знакомый интерфейс командной строки и широкий набор функций управления упрощают настройку.
• Ремонтопригодность. Один вентилятор и стандартный внутренний блок питания упрощают обслуживание.

Особенности эксплуатации

Коммутатор рассчитан на работу в помещении с температурой от 0 до 45 °C. При установке в шкаф важно оставить зазор для вентиляции — корпус выделяет тепло при нагрузке. Заземление корпуса обязательно: это требование безопасности и условие стабильной работы.

Питание PoE не поддерживается, поэтому IP-камеры и телефоны подключаются через отдельные инжекторы или PoE-коммутаторы. Для настройки используйте консольный порт или Telnet. Автоопределение MDI/MDIX избавляет от необходимости подбирать патч-корды по типу.
