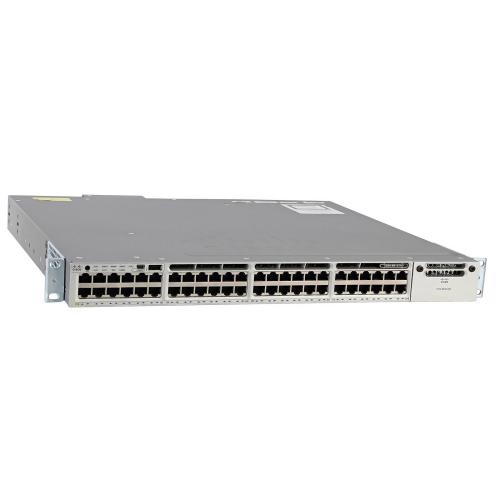

Коммутатор Cisco WS-C3850-48T-E

Коммутатор Cisco WS-C3850-48T-E — это управляемый коммутатор уровня L3 из серии Catalyst 3850, рассчитанный на корпоративные сети доступа. Модель WS-C3850-48T-E оснащена 48 портами Gigabit Ethernet и выделенным слотом для модуля расширения, что позволяет гибко наращивать инфраструктуру по мере роста задач. Устройство работает под управлением Cisco IOS XE и поддерживает объединение в стек, маршрутизацию между VLAN и функции резервирования линий.

Назначение и позиционирование

Данный коммутатор относится к уровню доступа корпоративной сети. Он устанавливается на этаже или в отдельном сегменте и подключает рабочие станции, IP-телефоны, точки доступа и другое оконечное оборудование. Внутренняя пропускная способность составляет 176 Гбит/с — этого достаточно для одновременной работы всех 48 портов на скорости 1 Гбит/с без потери пакетов.

Коммутация третьего уровня позволяет маршрутизировать трафик между подсетями прямо на устройстве. Это снижает нагрузку на центральный маршрутизатор и ускоряет обмен данными внутри кампусной сети. Поддержка протокола RIP и статических маршрутов делает модель пригодной для сетей среднего и крупного масштаба.

Применение и сценарии использования

Корпоративная сеть доступа

Коммутатор WS-C3850-48T-E подходит для подключения большого числа пользовательских устройств на этаже офисного здания. 48 портов 10/100/1000Base-T покрывают потребности отдела или крыла здания. Функции Port Trunking и Link Aggregation (LACP) позволяют объединять каналы к вышестоящему оборудованию и повышать отказоустойчивость.

Построение стека

Устройство поддерживает объединение в стек с другими коммутаторами серии Catalyst 3850. Это даёт единую точку управления, общую таблицу MAC-адресов и упрощает администрирование. При выходе одного коммутатора из строя остальные продолжают работу — трафик перераспределяется автоматически.

Сегментация и приоритизация трафика

Поддержка до 4094 VLAN позволяет разделить сеть на изолированные сегменты для разных служб. QoS обеспечивает приоритет голосового и видеотрафика. IGMP Snooping оптимизирует рассылку multicast-потоков, что важно для IPTV и корпоративного видеовещания.

Безопасность на уровне портов

Access Control List, Port-Based Network Access Control и Storm Control защищают сеть от несанкционированного доступа и штормов широковещательных пакетов. Функция WAC (Web Access Control) упрощает управление подключениями. Зеркалирование портов помогает анализировать трафик при диагностике.

Технические характеристики

• Артикул: WS-C3850-48T-E
• Линейка: Cisco Catalyst 3850
• Тип оборудования: коммутатор уровня L3
• Количество портов 10/100/1000Base-T: 48
• Порты расширения: 1 слот для модуля расширения
• Пропускная способность интерфейса: 1 Гбит/с
• Внутренняя пропускная способность: 176 Гбит/с
• Объём оперативной памяти: 4 ГБ
• Объём Flash-памяти: 2 ГБ
• Таблица MAC-адресов: до 32 000 записей
• Максимальное количество VLAN: 4094
• Количество ядер процессора: 2
• Jumbo Frame: до 9198 байт
• Блок питания: внутренний, 350 Вт
• Охлаждение: принудительное, 1 вентилятор
• Габариты: 445 × 445 × 44 мм
• Вес нетто: 5.4 кг
• Корпус: металл
• Рабочая температура: от 0°C до 45°C
• Гарантия: 12 месяцев

Поддерживаемые протоколы и функции управления

• Протоколы Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3ad, 802.1D, 802.1w
• Функции управления: VLAN, QoS, STP/RSTP, IGMP Snooping, Link Aggregation (LACP)
• Маршрутизация: RIP, CIDR, резервирование линий
• Управление: Telnet, SNMP, WAC
• Прочее: DHCP-сервер, автоопределение MDIX, автоопределение скорости порта, Full Duplex

Комплект поставки

• Коммутатор
• Кабель питания
• Монтажные ушки для стойки
• Документация

Преимущества решения

Модель WS-C3850-48T-E выделяется среди аналогов сочетанием маршрутизации L3 и высокой плотностью портов в одном корпусе высотой 1U. Металлический корпус и внутренний блок питания на 350 Вт рассчитаны на непрерывную работу в серверных и коммутационных шкафах.

• 48 портов Gigabit Ethernet с автоопределением скорости и MDIX — не нужно подбирать кабели вручную.
• Стек до нескольких устройств — единая панель управления и общая пропускная способность.
• Поддержка Jumbo Frame до 9198 байт — меньше накладных расходов при передаче больших массивов данных.
• Широкий набор протоколов безопасности и управления — ACL, Storm Control, SNMP, Telnet.
• Слот расширения позволяет добавить модули uplink без замены коммутатора.
• Монтаж в 19-дюймовую стойку из комплекта — быстрый ввод в эксплуатацию.
