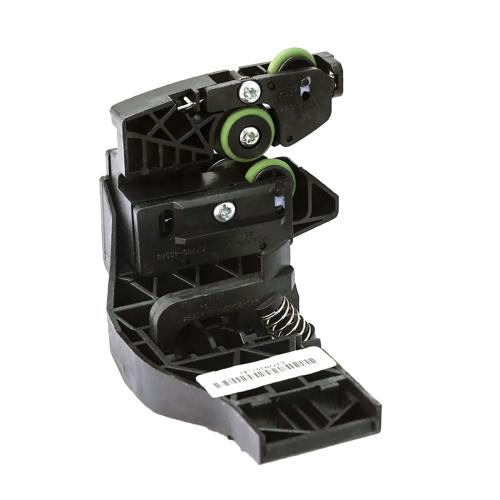

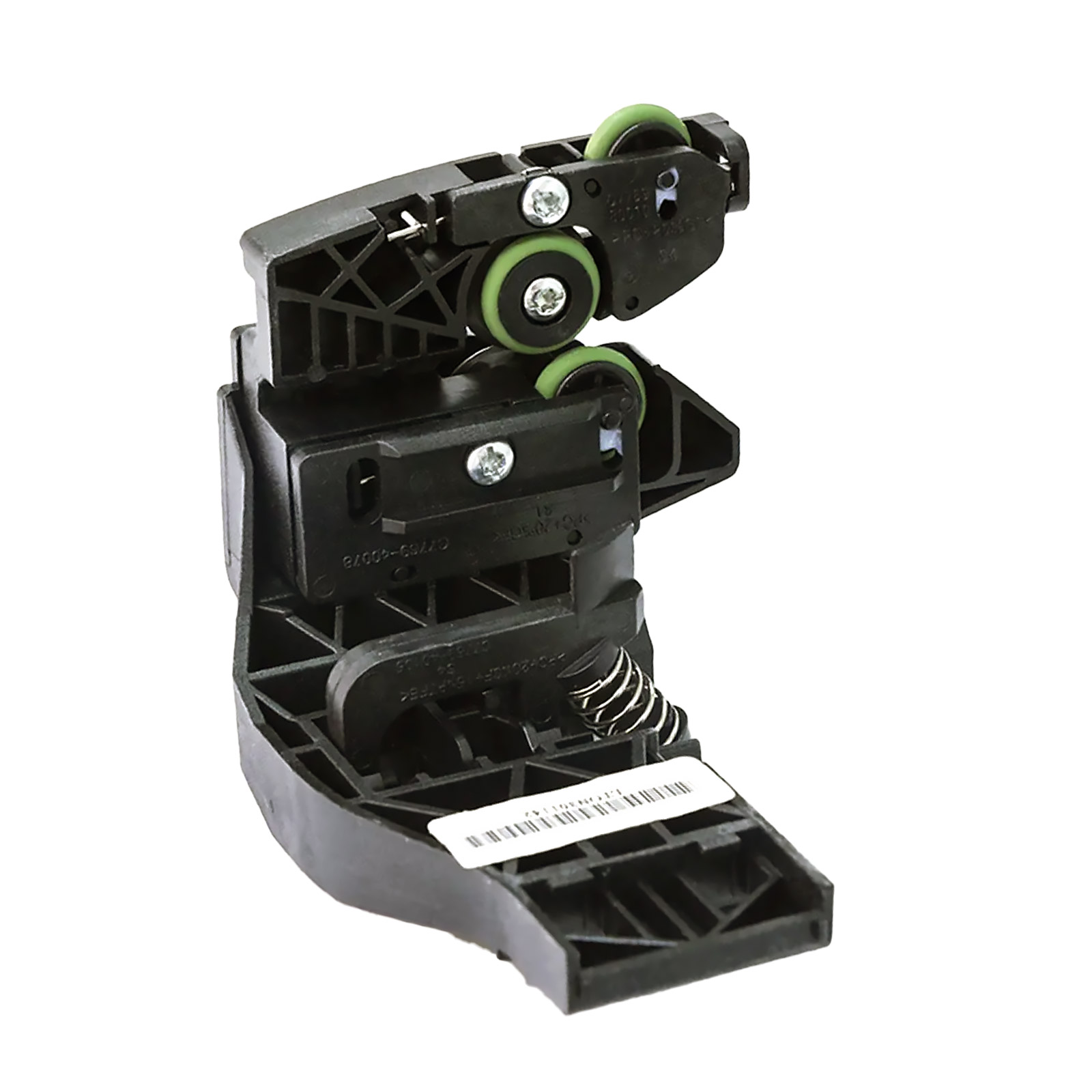

HP C7769-60390 резак

Резак HP C7769-60390 в сборе — это оригинальный узел отсечения бумаги для широкоформатных плоттеров HP DesignJet. Модель C7769-60390 поставляется в OEM-исполнении и подходит для серии плоттеров DJ 500, 510, 800, 815, 820, T620 и T770. Узел отвечает за ровный рез рулонных носителей по завершении печати и при обрезке готовых оттисков. Это расходный компонент, который со временем изнашивается, и при появлении задиров, неровного края или характерного скрипа его заменяют на новый.

Назначение и принцип работы

Резак в сборе представляет собой каретку с лезвием, которая перемещается по направляющей поперёк полотна бумаги. Привод обеспечивает линейное движение, а лезвие отсекает носитель чистым движением без разрыва волокон. Узел устанавливается в штатное посадочное место плоттера и подключается к механизму подачи. После монтажа калибровка выполняется автоматически средствами прошивки устройства.

В конструкции предусмотрена защита лезвия в нерабочем положении, что снижает риск травмы при обслуживании. Ресурс узла зависит от типа носителя: на обычной бумаге он служит дольше, на плотных или матовых материалах лезвие изнашивается быстрее.

Применение и сценарии использования

Печать чертежей и технической документации

В проектных и конструкторских бюро плоттеры серии DesignJet печатают большие объёмы чертежей формата A1 и A0. Резак HP C7769-60390 обеспечивает аккуратное отделение каждого листа от рулона, что важно при автоматической сортировке комплектов документации. Ровный край упрощает брошюровку и подшивку.

Полиграфия и рекламные материалы

В салонах широкоформатной печати на этих плоттерах изготавливают постеры, баннеры и схемы. Отсечка рулона по завершении задания должна проходить без замятий и перекосов. Изношенный узел оставляет рваный край, поэтому своевременная замена резака продлевает срок службы готовых изделий и снижает количество брака.

Картография и ГИС

Для печати топографических карт и планов используют плотную бумагу и плёнку. Здесь важна стабильность реза на протяжении всего рулона. Узел в сборе рассчитан на регулярную работу под нагрузкой и сохраняет геометрию реза даже на плотных носителях.

Технические характеристики

• Артикул: C7769-60390
• Производитель: HP
• Тип запчасти: резак (узел отсечки) в сборе
• Технология печати: струйная
• Исполнение: OEM (оригинал)
• Совместимость: HP DesignJet 500, 510, 800, 815, 820, T620, T770
• Альтернативные номера: C7769-60246, C7769-60163
• Тип установки: штатное посадочное место плоттера
• Обслуживание: замена узла целиком без ремонта отдельных деталей

Совместимость и установка

Узел подходит для плоттеров HP DesignJet перечисленных серий без доработок. Перед заменой плоттер отключают от сети и освобождают зону каретки от остатков бумаги. Старый резак извлекают из направляющей, новый устанавливают до фиксации и проверяют свободный ход каретки. После включения устройство выполняет самотестирование механизма отсечки.

Если после установки край реза остаётся неровным, стоит проверить чистоту направляющей и отсутствие посторонних частиц. В большинстве случаев проблема решается очисткой тракта подачи.

Преимущества решения

• Оригинальное исполнение от HP гарантирует точную геометрию реза и совместимость с прошивкой плоттера.
• Поставка в сборе упрощает замену: не нужно разбирать каретку и подбирать отдельные детали.
• Артикул C7769-60390 закрывает сразу семь серий плоттеров, что удобно при обслуживании парка техники.
• Ресурс узла рассчитан на интенсивную эксплуатацию в офисных и производственных условиях.
• Совместимость с номерами C7769-60246 и C7769-60163 упрощает поиск замены для старых партий.
