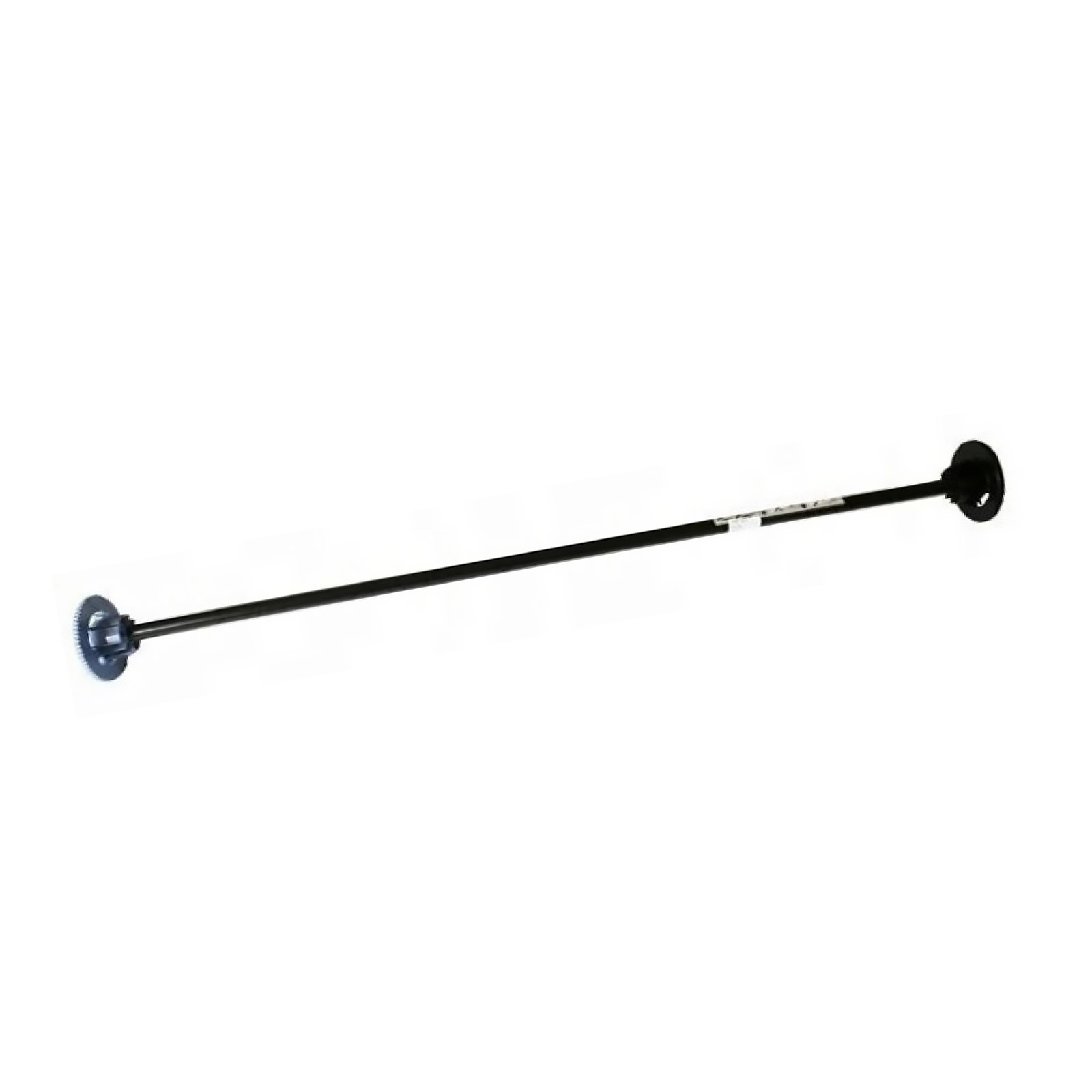

HP C7769-60243 шпиндель

Шпиндель бумаги HP C7769-60243 — это оригинальный узел для подачи рулонной бумаги в широкоформатных плоттерах серии DesignJet. Модель C7769-60243 рассчитана на носители шириной до 42 дюймов (1067 мм) и применяется в устройствах DJ 500, 800, 815 и 820. Узел поставляется в OEM-исполнении, то есть полностью соответствует заводским допускам и не требует доработок при установке. Это расходный компонент, который изнашивается при интенсивной печати: втулки теряют геометрию, фиксаторы перестают удерживать рулон, появляется люфт и перекос подачи.

Назначение и принцип работы

Шпиндель выполняет две задачи: удерживает рулон бумаги и обеспечивает равномерную подачу полотна в тракт печати. Внутри узла расположены подпружиненные зажимы, которые раздвигаются под весом рулона и фиксируют втулку изнутри. Такая конструкция исключает проскальзывание и перекос, из-за которых появляются полосы на отпечатке и сбои захвата.

Оригинальный узел отличается точной балансировкой и качественными материалами втулок. Дешёвые аналоги часто дают биение уже через несколько недель работы, что приводит к неравномерному натяжению полотна. При замене важно проверить состояние обоих фланцев и направляющих, чтобы новый компонент работал в штатном режиме.

Применение и сценарии использования

Широкоформатная печать

Основная сфера — печать чертежей, схем, плакатов и баннеров на рулонных носителях. Шпиндель C7769-60243 устанавливается в плоттеры HP DesignJet 500, 800, 815 и 820. Он подходит как для стандартной бумаги, так и для матовой и глянцевой фотобумаги плотностью до 200 г/м².

Проектные и конструкторские бюро

В организациях, где плоттер работает по 8–10 часов в день, шпиндель изнашивается за 1–2 года. Признаки износа: рулон прокручивается, бумага уходит в сторону, аппарат останавливает печать с ошибкой подачи. Своевременная замена узла дешевле, чем ремонт тракта после зажёвывания полотна.

Типографии и рекламные агентства

При печати больших тиражей важна стабильность подачи. Люфт шпинделя даёт смещение до нескольких миллиметров на длинных форматах, что критично для точных монтажных схем. Установка нового узла возвращает геометрическую точность отпечатков.

Технические характеристики

• Артикул: C7769-60243
• Тип: шпиндель подачи бумаги
• Производитель: HP
• Технология печати: струйная
• Максимальная ширина носителя: 42 дюйма (1067 мм)
• Совместимость: HP DesignJet 500, 800, 815, 820
• Исполнение: OEM (оригинал)
• Альтернативные номера: C7770-60008, C2390A

Совместимость и установка

Узел подходит к четырём линейкам плоттеров HP: DesignJet 500, 800, 815 и 820. Перед установкой рекомендуется снять старый шпиндель, очистить посадочные места от пыли и проверить направляющие на предмет задиров. Новый компонент вставляется до щелчка фиксаторов, после чего рулон прокручивается вручную для проверки плавности хода.

Процедура занимает 10–15 минут и не требует специального инструмента. Важно не прилагать избыточных усилий к фланцам — пластиковые элементы чувствительны к перекосу. Если после установки подача остаётся неравномерной, стоит проверить состояние роликов захвата и калибровку плоттера.

Преимущества решения

• Оригинальное OEM-исполнение — точная геометрия и ресурс, заявленный производителем.
• Совместимость с четырьмя популярными сериями плоттеров HP, что упрощает подбор запчасти.
• Ровная подача полотна без перекосов даже на длинных форматах.
• Простая установка без разборки тракта печати.
• Модель C7769-60243 закрывает сразу несколько каталожных номеров, включая C7770-60008 и C2390A.
