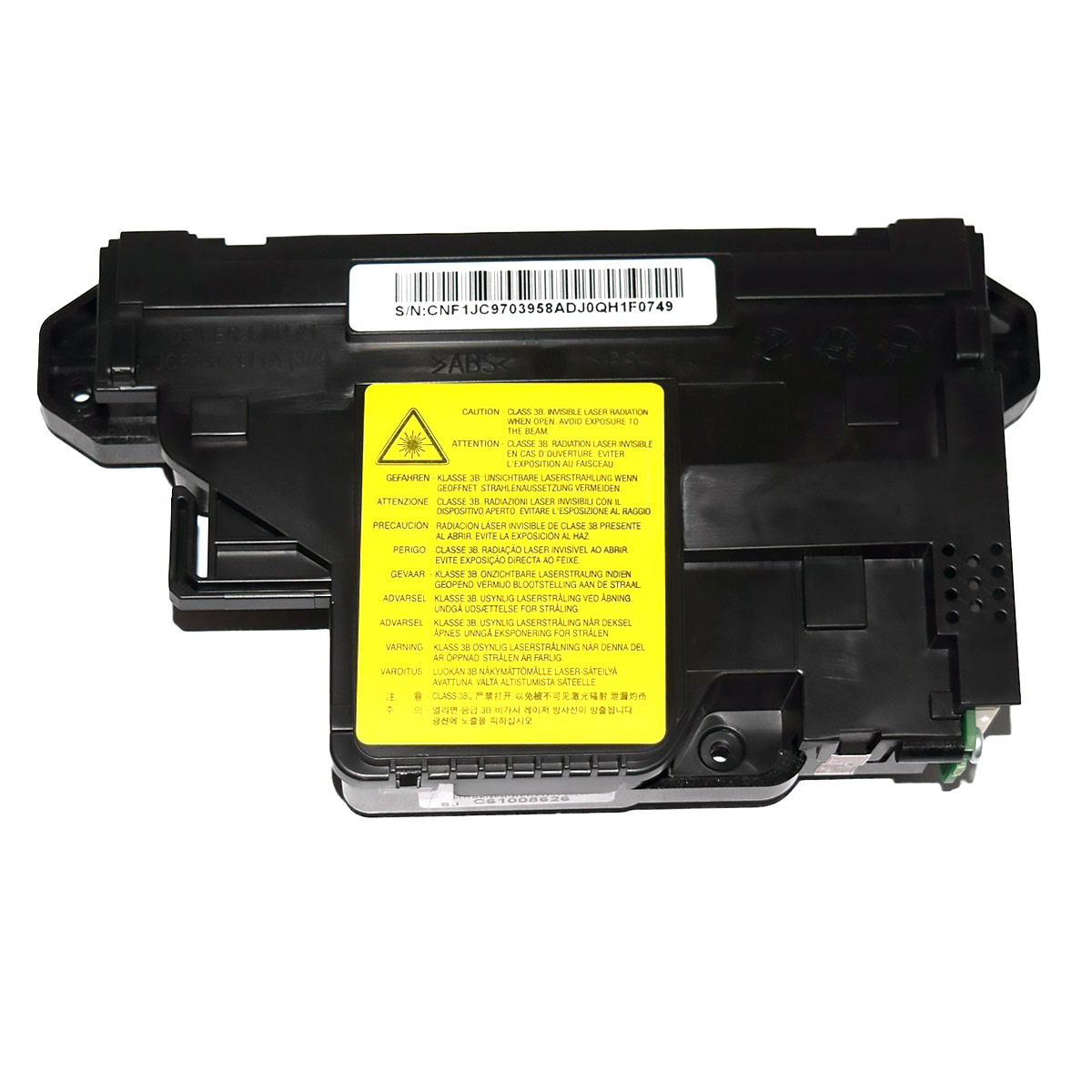

Samsung JC97-03958A блок лазера

Блок лазера (сканер) Samsung JC97-03958A — это оптический узел, который формирует лазерный луч и направляет его на фотобарабан. Артикул JC97-03958A закрывает одну из самых уязвимых позиций в тракте печати: со временем зеркала загрязняются, а мотор сканера начинает работать неравномерно. В результате на листе появляются вертикальные полосы, серый фон или пропуски символов. Замена блока лазера возвращает принтеру чёткую печать без переустановки картриджа и чистки всего тракта.

Производитель Samsung выпускает этот узел под оригинальным номером JC97-03958A, а также под альтернативным обозначением 062N00292. Оба номера указывают на один и тот же компонент, поэтому при заказе можно ориентироваться на любой из них. Устройство совместимо с широкой линейкой принтеров и МФУ Samsung, а также с двумя моделями Xerox, которые используют ту же платформу печати.

Назначение и принцип работы

Блок лазера (сканер) отвечает за построчное формирование скрытого изображения на поверхности фотобарабана. Внутри корпуса расположены лазерный диод, вращающееся многогранное зеркало, линза и синхронизирующий сенсор. Когда контроллер принтера получает задание на печать, он посылает в лазер модулированный сигнал. Луч отражается от граней зеркала и через линзу попадает на фотобарабан, разряжая отдельные участки поверхности.

Точность позиционирования луча напрямую влияет на качество печати. Если зеркало вращается с отклонением или линза загрязнена, линии получаются рваными, а мелкий шрифт становится нечитаемым. Данный узел рассчитан на работу с разрешением до 1200 × 1200 dpi, что соответствует штатным возможностям перечисленных моделей принтеров и МФУ.

Что происходит при износе узла

Первые признаки износа проявляются постепенно. Сначала на распечатках появляются слабые вертикальные полосы, затем добавляется серый налёт на светлых участках. Со временем ошибка нарастает: текст начинает «плыть», а на изображениях возникают повторяющиеся дефекты. Принтер может выдать сообщение о неисправности сканера или просто перестать печатать.

Если вовремя заменить блок, остальные компоненты — фотобарабан, ракель, дозирующее лезвие — продолжают работать в штатном режиме. Это дешевле, чем менять весь картридж или печатный блок в сборе.

Применение и сценарии использования

Блок лазера Samsung JC97-03958A востребован в сервисных центрах, которые обслуживают парк офисной техники Samsung и Xerox. Также его покупают организации, самостоятельно ремонтирующие собственные принтеры. Ниже — основные сценарии.

Ремонт офисных принтеров и МФУ

В офисах, где техника работает по 8–10 часов в день, ресурс узла вырабатывается быстрее. Замена сканера занимает 20–40 минут и не требует полной разборки устройства. Достаточно снять верхнюю крышку и отсоединить шлейф.

Восстановление техники после длительного простоя

Если принтер стоял без работы несколько месяцев в пыльном помещении, зеркала и линза покрываются тонким слоем пыли. Чистка помогает не всегда: тонкие покрытия на оптике легко повредить. Установка нового узла решает проблему надёжнее.

Сервисное обслуживание по договору

Сервисные компании держат такие блоки на складе как расходный компонент. Это позволяет закрывать заявки клиентов в течение одного выезда, без ожидания поставки.

Технические характеристики

• Артикул: JC97-03958A
• Альтернативный P/N: 062N00292
• Тип компонента: блок лазера (сканер)
• Марка: Samsung
• Технология печати: лазерная
• Назначение: формирование лазерного луча для экспонирования фотобарабана
• Совместимость: Samsung ML-2950, ML-2955, SCX-4727, SL-M2620, SL-M2625, SL-M2670, SL-M2675, SL-M2825, SL-M2835, SL-M2870, SL-M2875, SL-M2885, Xerox Phaser 3052, Xerox Phaser 3260
• Тип поставки: OEM-компонент

Совместимые модели

Узел подходит для следующих устройств:

• Samsung ML-2950
• Samsung ML-2955
• Samsung SCX-4727
• Samsung SL-M2620
• Samsung SL-M2625
• Samsung SL-M2670
• Samsung SL-M2675
• Samsung SL-M2825
• Samsung SL-M2835
• Samsung SL-M2870
• Samsung SL-M2875
• Samsung SL-M2885
• Xerox Phaser 3052
• Xerox Phaser 3260

Все перечисленные аппараты используют единую платформу печати, поэтому блок лазера у них взаимозаменяем. Перед установкой стоит сверить маркировку на корпусе старого узла с номером нового — это исключит ошибку при заказе.

Преимущества решения

• Оригинальное качество Samsung. Этот блок изготовлен на заводе производителя, а не в сторонней мастерской. Это значит, что геометрия зеркала и параметры лазера соответствуют заводским допускам.
• Совместимость без доработок. Узел встаёт в штатное место, разъёмы совпадают, крепёж не требует переходников.
• Восстановление печати за один ремонт. Замена сканера убирает вертикальные полосы, серый фон и дефекты текста сразу, без промежуточных чистк.
• Долгий ресурс. При штатной эксплуатации узел работает не один год и не требует обслуживания.
• Экономия против замены блока в сборе. Стоимость сканера ниже, чем цена всего печатного блока с фотобарабаном и картриджем.

Установка и рекомендации

Перед заменой отключите принтер от сети и дайте ему остыть 10–15 минут. Снимите верхнюю крышку или кожух, аккуратно отсоедините шлейф от платы управления. Не касайтесь пальцами оптических поверхностей — следы на линзе приводят к тем же дефектам, что и загрязнение. Установите новый блок, защёлкните крепёж, подключите шлейф и соберите корпус в обратном порядке.

После включения стоит выполнить тестовую печать и проверить, ушли ли полосы. Если дефекты остались, проблема может быть в фотобарабане или в блоке питания — эти узлы диагностируются отдельно.
