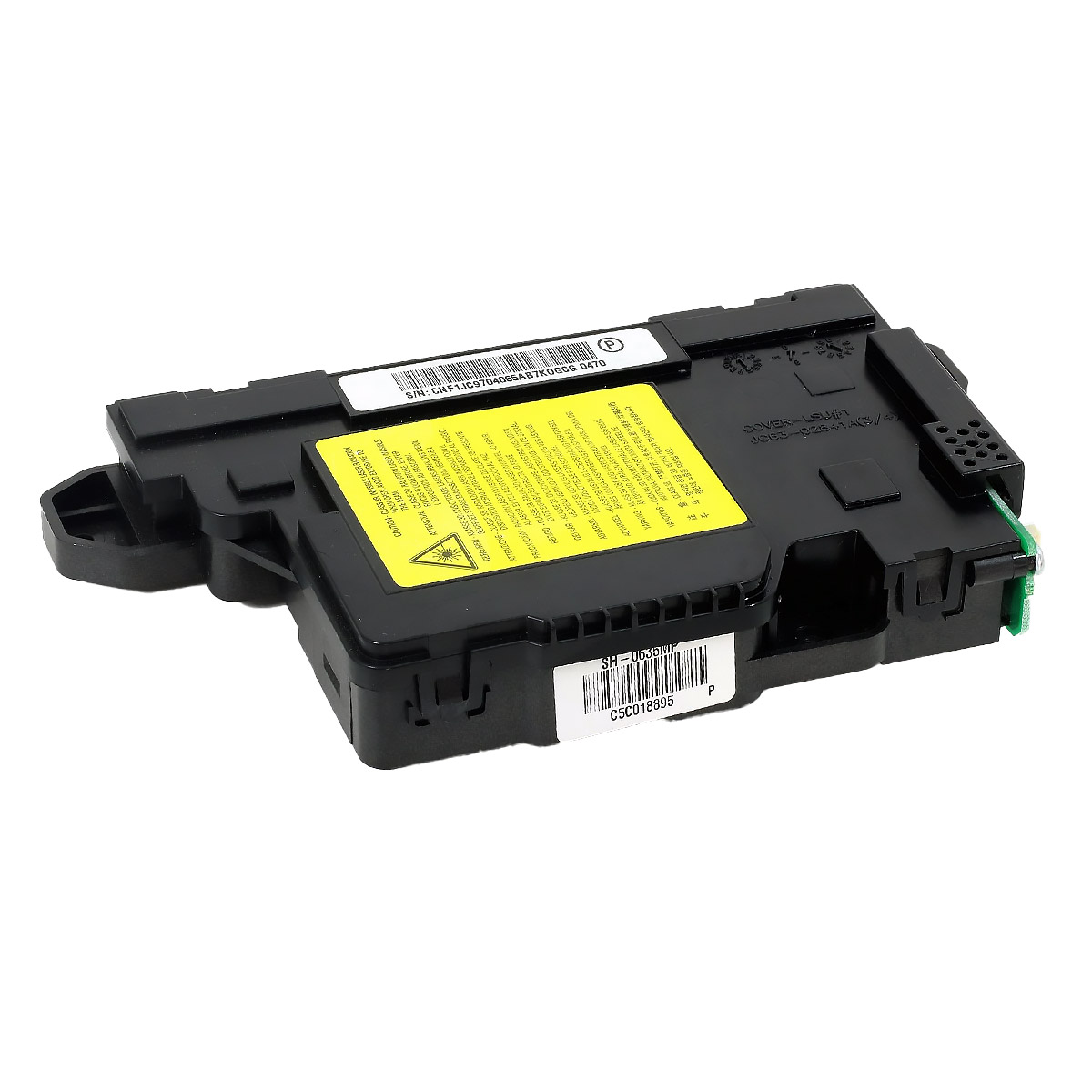

Samsung JC97-04065A блок лазера

Блок лазера (сканер) Samsung JC97-04065A — ключевой узел для формирования лазерного луча в принтерах серии SL-M. Модель JC97-04065A отвечает за точное экспонирование фотобарабана, от которого напрямую зависит чёткость и плотность печати. Узел поставляется как оригинальная запасная часть и устанавливается в устройства без доработок и переходников.

Назначение и принцип работы

Лазерный сканер формирует модулированный световой пучок, который направляется на поверхность фотобарабана. Под действием луча на барабане создаётся скрытое электростатическое изображение. Далее тонер притягивается к заряженным участкам и переносится на бумагу. Точность работы сканера определяет разрешение печати и отсутствие дефектов в виде полос, смазывания или вертикальных искажений.

Блок включает в себя источник лазерного излучения, вращающееся зеркало, линзы и оптические элементы. Все компоненты выровнены на заводе и зафиксированы в едином корпусе. Это упрощает замену: не требуется юстировка или специальное оборудование.

Применение и сценарии использования

Офисная печать

Узел JC97-04065A устанавливается в лазерные принтеры Samsung SL-M3820, SL-M3870, SL-M4020 и SL-M4070. Эти модели часто работают в офисах с ежедневной нагрузкой на печать документов, счетов и отчётов. При выходе из строя сканера появляются характерные дефекты, и замена блока восстанавливает качество печати.

Сервисное обслуживание

Сервисные центры используют этот узел для планового ремонта после выработки ресурса устройства. Сканер меняется при появлении полос, снижении контрастности или полном отсутствии изображения. Оригинальная деталь гарантирует совместимость с прошивкой и электроникой принтера.

Восстановление техники

При ремонте парка принтеров замена лазерного блока позволяет продлить срок службы устройств. Вместо покупки нового аппарата достаточно установить исправный сканер. Это экономически выгодно для организаций с несколькими однотипными принтерами.

Технические характеристики

• Артикул: JC97-04065A
• Вид запасной части: блок лазера (сканер)
• Марка: Samsung
• OEM P/N: JC97-04065A
• Технология печати: лазерная
• Назначение: формирование лазерного луча для экспонирования фотобарабана
• Совместимость: Samsung SL-M3820, SL-M3870, SL-M4020, SL-M4070
• Тип поставки: оригинальная запасная часть

Совместимые модели

Узел подходит для четырёх серий принтеров Samsung. Ниже перечислены модели, в которых деталь работает без ограничений.

• Samsung SL-M3820
• Samsung SL-M3870
• Samsung SL-M4020
• Samsung SL-M4070

Перед заменой рекомендуется сверить маркировку на корпусе устройства с указанным списком. Все перечисленные модели используют одинаковый посадочный узел и разъём подключения.

Преимущества решения

• Оригинальное качество. Деталь JC97-04065A произведена Samsung и соответствует заводским допускам. Оптика откалибрована, что исключает искажения при печати.
• Простая установка. Корпус фиксируется штатными винтами, разъём подключается без пайки. Замена занимает 15–20 минут.
• Совместимость с прошивкой. Устройство распознаёт узел без ошибок и не требует сброса счётчиков.
• Долгий ресурс. Оптические элементы защищены от пыли, что сохраняет параметры луча на протяжении всего срока службы.
• Восстановление печати. После замены исчезают полосы, возвращается чёткость текста и корректная передача полутонов.

Признаки неисправности сканера

Понять, что лазерный блок требует замены, можно по нескольким симптомам. Обычно они проявляются постепенно или возникают после скачка напряжения.

• Вертикальные белые или чёрные полосы на отпечатке.
• Полное отсутствие изображения при исправном тонере.
• Размытый или слишком бледный текст.
• Сообщения об ошибке сканера на панели устройства.
• Посторонний шум при работе принтера.

Если хотя бы один из признаков совпадает, стоит проверить узел. Часто проблема решается заменой блока лазера, а не всего принтера.

Установка и рекомендации

Перед заменой отключите принтер от сети и дайте ему остыть. Снимите верхнюю крышку и найдите лазерный блок рядом с фотобарабаном. Отсоедините разъём, выкрутите крепёжные винты и извлеките узел. Установите новый сканер, зафиксируйте его и подключите шлейф. После сборки включите устройство и выполните тестовую печать.

Не касайтесь пальцами оптических поверхностей — это снижает качество луча. Храните запасную часть в заводской упаковке до момента установки.
