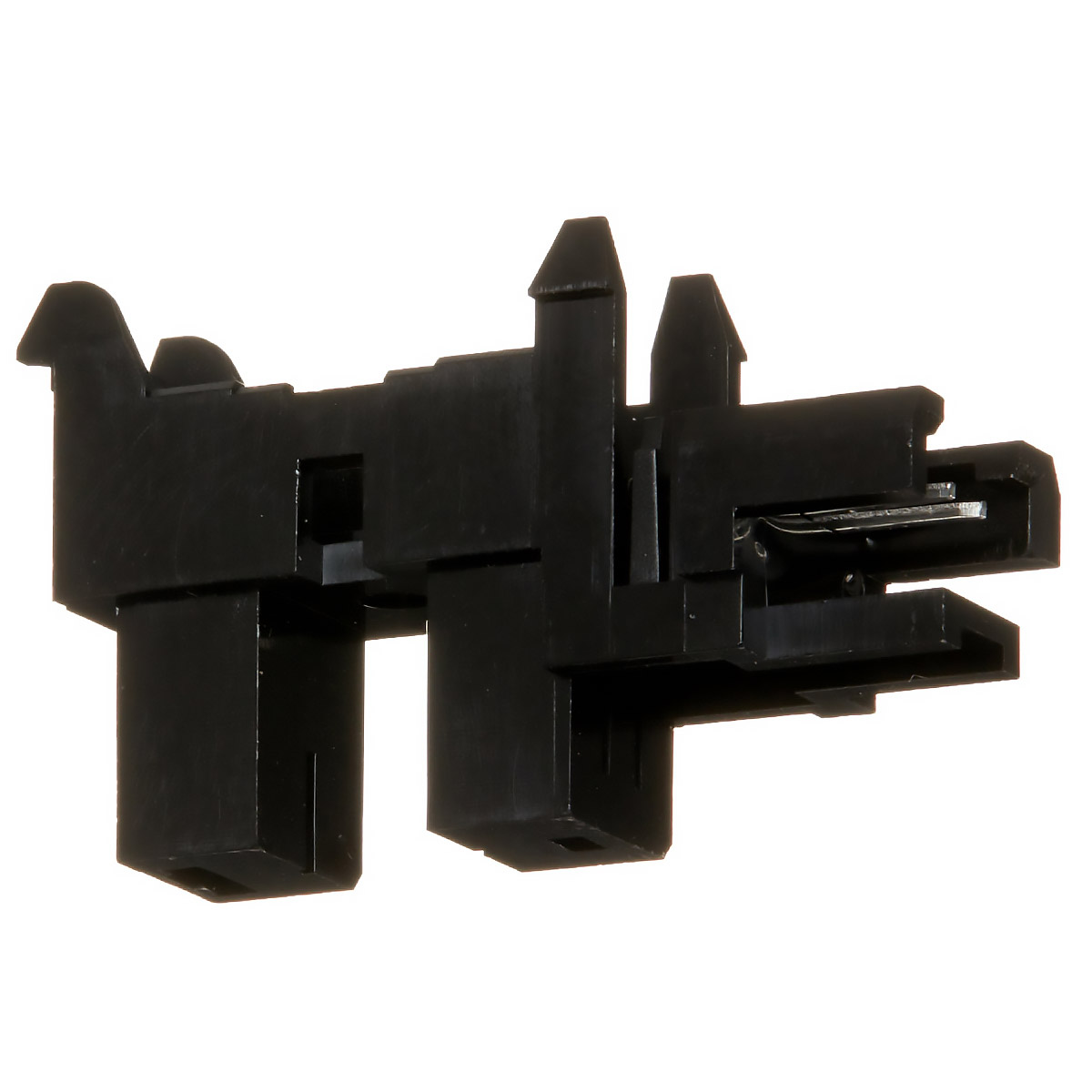

Samsung 0604-001393 датчик

Датчик обходного лотка Samsung 0604-001393 — это фотопрерыватель, который определяет наличие бумаги в тракте подачи. Оригинальный компонент 0604-001393 устанавливается в обходной лоток и отвечает за корректную подачу листов при печати. Без него принтер не может понять, есть ли бумага в лотке, и либо останавливает задание, либо выдаёт ошибку подачи. Этот датчик востребован при ремонте офисной техники Samsung, где вышел из строя оптический сенсор.

Назначение и принцип работы

Фотопрерыватель — это оптопара, состоящая из излучателя и приёмника, расположенных в одном корпусе. Между ними движется флажок механизма подачи бумаги. Когда бумага проходит через лоток, флажок смещается и перекрывает инфракрасный луч. Приёмник фиксирует изменение сигнала и передаёт его контроллеру. Контроллер, в свою очередь, определяет, что лист находится в нужной позиции, и продолжает цикл печати.

Если датчик загрязнён, повреждён или потерял чувствительность, принтер перестаёт видеть бумагу. Типичные симптомы: аппарат сообщает об отсутствии бумаги при полном лотке, заминает листы или вовсе отказывается начинать печать. Замена датчика обходного лотка решает эти проблемы без вмешательства в механику протяжки.

Совместимость

Фотопрерыватель рассчитан на работу с конкретными моделями лазерных принтеров и МФУ Samsung. Производитель предусмотрел единый узел для целой линейки устройств, что упрощает подбор запчасти.

• Samsung ML-1450
• Samsung ML-1650
• Samsung ML-215x (ML-2150, ML-2151N, ML-2152W)
• Samsung ML-225x (ML-2250, ML-2251N, ML-2252W)
• Samsung ML-255x (ML-2550, ML-2551N, ML-2552W)
• Samsung SCX-4x16 (SCX-4016, SCX-4116, SCX-4216)
• Samsung SCX-4x20 (SCX-4020, SCX-4120, SCX-4220)

Перед заказом стоит сверить маркировку на корпусе устройства с этим списком. Если модель принтера указана в перечне, датчик подойдёт без доработок и переходников.

Применение и сценарии использования

Основная сфера применения — ремонт и обслуживание офисной печатной техники Samsung. Датчик 0604-001393 ставят в тех случаях, когда диагностика показала неисправность именно оптического сенсора, а не механизма подачи или платы управления.

Плановое обслуживание парка принтеров

В организациях с большим количеством техники Samsung сервисные инженеры держат такие датчики в запасе. Оптопара со временем запыляется, и её чувствительность падает. Плановая замена при профилактике снижает риск внезапных остановок печати в разгар рабочего дня.

Восстановление после замятий

Если бумага застревает регулярно и на одном и том же участке, одна из частых причин — сбой сигнала от фотопрерывателя. Механическое повреждение флажка или загрязнение окна оптопары приводят к ложным срабатываниям. Установка нового датчика возвращает корректное определение позиции листа.

Ремонт после попадания посторонних предметов

Скрепки, скотч и обрывки бумаги, попавшие в тракт, могут повредить корпус оптопары или перекрыть оптический канал. В таких случаях фотопрерыватель меняют целиком — это надёжнее, чем пытаться прочистить и восстановить старый узел.

Использование в сервисных центрах

Мастерские, специализирующиеся на ремонте Samsung, закупают оригинальные запчасти партиями. Оригинальный артикул гарантирует совпадение по посадочным размерам, разъёму и электрическим параметрам, что исключает повторный ремонт из-за несовместимого аналога.

Технические характеристики

• Артикул: 0604-001393
• Тип: фотопрерыватель (оптопара)
• OEM P/N: 0604-001393
• Назначение: датчик обходного лотка, определение наличия бумаги
• Технология печати: лазерная
• Марка: Samsung
• Совместимость: ML-1450, ML-1650, ML-215x, ML-225x, ML-255x, SCX-4x16, SCX-4x20
• Тип поставки: оригинальная запасная часть

Преимущества решения

• Оригинальное исполнение. Компонент 0604-001393 выпущен Samsung, поэтому полностью соответствует заводским допускам по геометрии и электрике.
• Точное определение бумаги. Оптопара срабатывает на перекрытие луча, что даёт стабильный сигнал без ложных срабатываний.
• Простая установка. Датчик крепится в штатное посадочное место и подключается к существующему разъёму без пайки.
• Широкая совместимость. Один узел закрывает потребности целой линейки принтеров и МФУ Samsung.
• Восстановление вместо замены узла. Замена датчика обходится дешевле, чем замена всего блока подачи бумаги.

Установка и рекомендации

Перед заменой отключают питание принтера и снимают картридж. Затем получают доступ к тракту подачи обходного лотка, отсоединяют разъём старого датчика и извлекают его из крепления. Новый фотопрерыватель устанавливают на то же место, подключают разъём и собирают узел в обратном порядке.

После сборки стоит провести тестовую печать и проверить, что аппарат корректно определяет наличие бумаги. Если ошибка подачи сохраняется, имеет смысл проверить целостность шлейфа и состояние флажка механизма.
