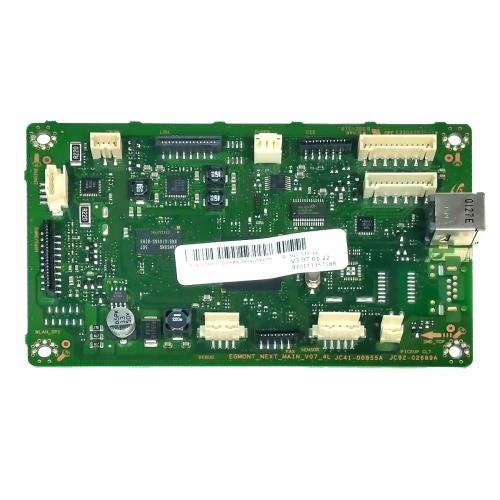

Samsung JC92-02688B плата форматера

Плата форматера Samsung JC92-02688B — это оригинальный компонент, отвечающий за обработку и форматирование данных печати в лазерных принтерах серии SL-M2070. Артикул JC92-02688B соответствует заводскому номеру OEM P/N, что подтверждает подлинность детали и её полную совместимость с указанными моделями устройств. Данный контроллер принимает входящий поток данных от компьютера, преобразует его в понятный печатающему механизму формат и управляет очередностью вывода страниц. Без исправной платы форматера принтер не сможет корректно обрабатывать задания, поэтому при появлении ошибок форматирования или зависаний в очереди печати этот узел проверяют в первую очередь.

Назначение и принцип работы

Форматер — это вычислительный центр принтера. Он получает задание от драйвера, интерпретирует язык описания страниц, распределяет данные по буферу и передаёт готовые растровые строки на механизм печати. Плата форматера Samsung SL-M2070 выполняет именно эти функции: обрабатывает шрифты, масштабирует изображения, управляет памятью и синхронизирует работу лазерного блока с подачей бумаги.

В основе устройства лежит специализированный процессор и микросхемы памяти, рассчитанные на типовые офисные нагрузки. Контроллер работает с разрешением до 1200 × 1200 dpi, что соответствует возможностям печатающего механизма серии SL-M2070. При корректной установке плата обеспечивает стабильную очередь печати и предсказуемое время выхода первой страницы.

Отдельного внимания заслуживает прошивка. Форматер хранит служебное ПО, которое связывает принтер с драйверами операционной системы. Если плата выходит из строя, устройство может определяться как неизвестное, выдавать ошибку форматера или вовсе не выходить в режим готовности.

Совместимость

Плата форматера рассчитана на четыре модели лазерных принтеров Samsung. Перед заменой стоит сверить маркировку на корпусе устройства с приведённым списком.

• Samsung SL-M2070
• Samsung SL-M2070W
• Samsung SL-M2070F
• Samsung SL-M2070FW

Все перечисленные модели используют одинаковую платформу и один тип форматера. Различия между ними касаются наличия Wi-Fi-модуля, факса и панели управления, но посадочное место и разъёмная часть контроллера совпадают. Это значит, что одна и та же плата подходит для базовой версии и для многофункциональных модификаций.

При установке важно проверить состояние шлейфов и разъёмов. Окисленные или повреждённые контакты часто становятся причиной ложного вывода о неисправности форматера.

Применение и сценарии использования

Восстановление после выхода из строя

Основной сценарий — замена сгоревшего или повреждённого контроллера. Скачки напряжения, попадание влаги или износ элементов приводят к тому, что принтер перестаёт реагировать на задания. Установка платы JC92-02688B возвращает устройство к работе без необходимости менять весь аппарат.

Ремонт в сервисных центрах

Сервисные инженеры используют оригинальные форматеры для планового ремонта. Оригинальная деталь исключает проблемы совместимости прошивок и гарантирует предсказуемое поведение устройства после обслуживания.

Поддержка парка техники

В организациях, где эксплуатируется несколько принтеров Samsung SL-M2070, разумно держать одну запасную плату. Это сокращает простой офисной техники: неисправный форматер заменяется за несколько минут, а печать возобновляется в тот же день.

Модернизация и восстановление б/у устройств

При восстановлении принтеров после длительной эксплуатации форматер часто меняют вместе с другими узлами. Новая плата снимает накопленные ошибки памяти и продлевает срок службы аппарата.

Технические характеристики

• Артикул: JC92-02688B
• Тип детали: плата форматера (контроллер)
• Производитель: Samsung
• OEM P/N: JC92-02688B
• Технология печати: лазерная
• Назначение: форматирование и обработка данных печати
• Совместимые модели: SL-M2070, SL-M2070W, SL-M2070F, SL-M2070FW
• Тип поставки: оригинальная запасная часть

Плата поставляется в заводской упаковке с маркировкой производителя. Комплектность соответствует стандарту поставки запасных частей Samsung: сам контроллер без дополнительных шлейфов и крепежа.

Преимущества решения

• Оригинальное происхождение. Деталь выпущена Samsung и соответствует заводским допускам, поэтому не требует доработок при установке.
• Полная совместимость. Плата JC92-02688B рассчитана на всю линейку SL-M2070, включая версии с Wi-Fi и факсом.
• Предсказуемая прошивка. Служебное ПО уже записано и протестировано, что исключает конфликты с драйверами.
• Простой монтаж. Контроллер устанавливается на штатное место без пайки и специального инструмента.
• Экономия на замене техники. Ремонт обходится дешевле покупки нового принтера и продлевает срок службы устройства.

Отдельно стоит отметить ремонтопригодность серии SL-M2070. Конструкция позволяет заменить форматер без разборки печатающего блока, что снижает риск повреждения соседних узлов.

Установка и рекомендации

Перед заменой принтер отключают от сети и дают ему остыть. Затем снимают заднюю или боковую панель в зависимости от модификации корпуса, отсоединяют шлейфы и выкручивают крепёжные винты. Новая плата устанавливается в обратном порядке.

После сборки стоит проверить плотность посадки разъёмов и запустить тестовую печать. Если устройство выходит в готовность и корректно обрабатывает задания, замена выполнена правильно. При появлении ошибок форматера рекомендуется проверить контакты и повторить подключение.

Для профилактики неисправностей желательно использовать стабилизатор напряжения и не оставлять принтер под прямыми солнечными лучами. Перегрев и скачки питания — две самые частые причины выхода форматера из строя.
