Dell 1001661-07 блок питания для сервера 580W

Блок питания Dell 1001661-07: 580W для PowerVault ME4

Dell 1001661-07 (часто встречающийся под парт-номером 0VMRF) — это специализированный блок питания переменного тока мощностью 580 Вт (иногда маркируется как 584 Вт), предназначенный для дисковых массивов (СХД) серии Dell EMC PowerVault ME4. Данный модуль является ключевым компонентом отказоустойчивости для систем хранения данных начального и среднего уровня, обеспечивая непрерывное питание контроллеров, кэш-памяти и десятков жестких дисков.

Блок питания 1001661-07 относится к категории CRU (Customer Replaceable Unit) и поддерживает горячую замену. В шасси PowerVault ME4012 и ME4024 устанавливается два таких блока питания для обеспечения полного резервирования. Схема охлаждения модуля интегрирована в общую систему вентиляции полки: блок питания содержит мощные вентиляторы, которые не только охлаждают сам модуль (PCM — Power Cooling Module), но и протягивают воздух через всё шасси с дисками.

Устройство сертифицировано по стандарту 80 PLUS Gold или Platinum (в зависимости от ревизии), что гарантирует КПД выше 92% при типичной нагрузке. Это критически важно для СХД, работающих в режиме 24/7, так как снижение тепловыделения напрямую влияет на срок службы жестких дисков и сохранность данных. Модуль оснащен аппаратным выключателем питания на лицевой панели, что удобно для сервисного обслуживания.

Основные характеристики

• Мощность: 580 Вт / 584 Вт
• Тип модуля: PCM (Power Cooling Module — совмещает питание и охлаждение)
• Совместимость: Dell EMC PowerVault ME4012, ME4024
• Входное напряжение: 100–240 В AC
• Охлаждение: Встроенный блок вентиляторов (Blowers)
• Горячая замена: Да

Детальное описание

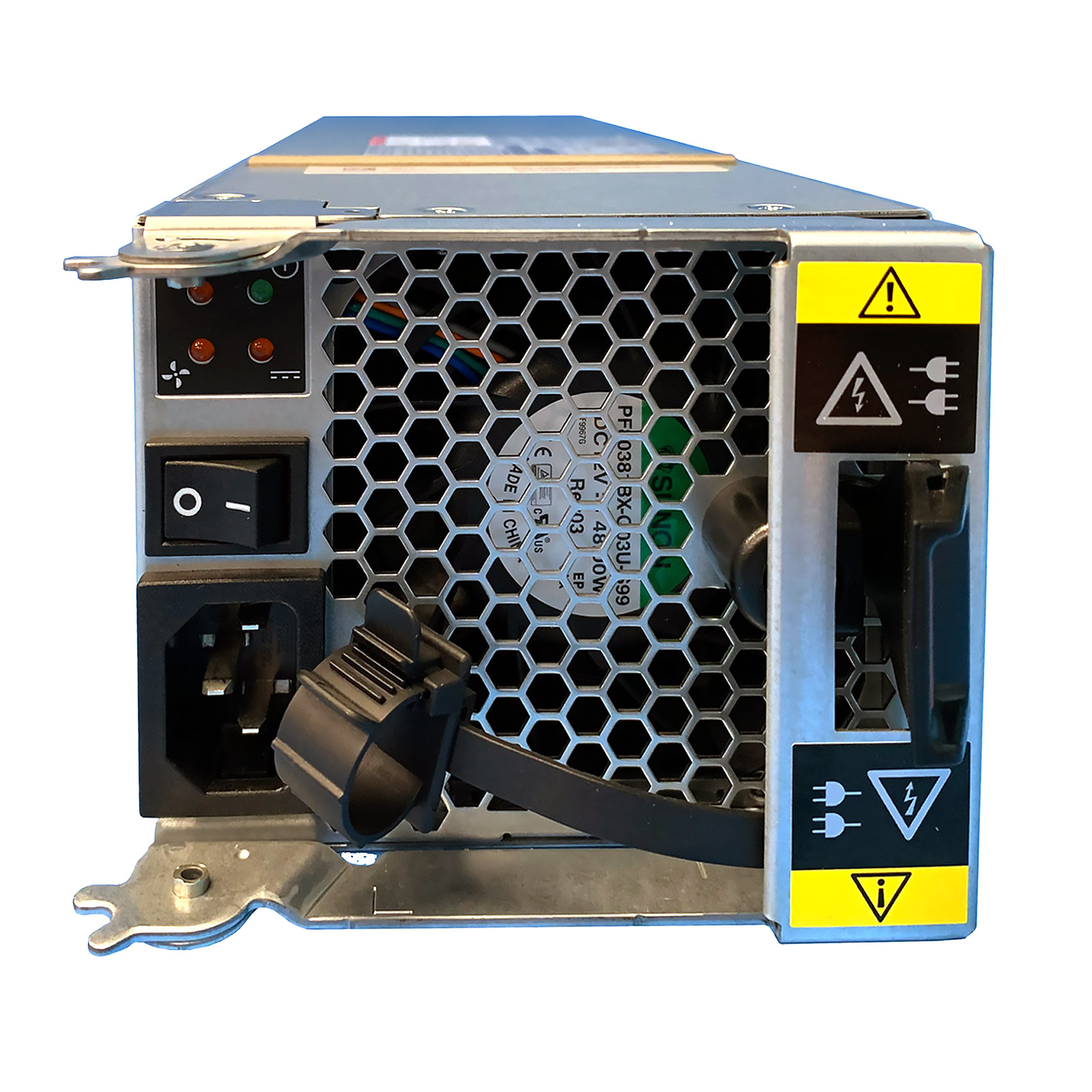

Блок питания Dell 1001661-07 имеет уникальный форм-фактор, отличный от серверных блоков питания PowerEdge. Он представляет собой массивный металлический модуль, занимающий значительную часть задней панели дисковой полки. На лицевой панели модуля расположены:

• Разъем питания IEC C14 с фиксатором кабеля.
• Механический тумблер включения/выключения (On/Off switch).
• Светодиодная индикация: AC (наличие входа), DC (нормальный выход), Fault/Service (ошибка/требуется обслуживание).
• Массивная ручка для извлечения модуля.

Внутри модуля расположена сложная схема мониторинга, которая передает телеметрию (температуру, обороты вентиляторов, напряжение, ток) напрямую на контроллеры СХД (Storage Controllers). Администратор может видеть состояние каждого блока питания через веб-интерфейс PowerVault Manager (ME Storage Manager). В случае отказа одного из вентиляторов внутри модуля, система может потребовать замены всего модуля PCM, так как они являются единым узлом.

Технические параметры

• Парт-номера (P/N): 0VMRF, VMRF, 1001661-07, SP-PCM02-HE580-AC
• Частота: 50/60 Гц
• Выходное напряжение: +12V, +5Vsb (мульти-выход для питания Backplane и контроллеров)
• Максимальный ток входа: 7.6 A – 3.0 A
• Уровень шума: Переменный (зависит от нагрузки и температуры)
• Сертификация: CE, FCC, UL, TUV

Применение и совместимость

Модуль предназначен для использования в следующих системах хранения данных:

• Dell EMC PowerVault ME4012 (шасси 2U на 12 дисков 3.5")
• Dell EMC PowerVault ME4024 (шасси 2U на 24 диска 2.5")

Обратите внимание: данный блок НЕ подходит для модели ME4084 (5U шасси), так как там используются другие, более мощные модули питания. Также не совместим с предыдущим поколением MD3xxx.

Преимущества

• Интегрированное охлаждение: Один модуль решает задачи питания и вентиляции СХД.
• Высокая отказоустойчивость: Дублирование всех критических узлов.
• Простота диагностики: Яркая LED-индикация на задней панели.
• Удобство замены: Установка без инструментов и остановки доступа к данным.
