Dell 071-000-545 блок питания для сервера 1300 W

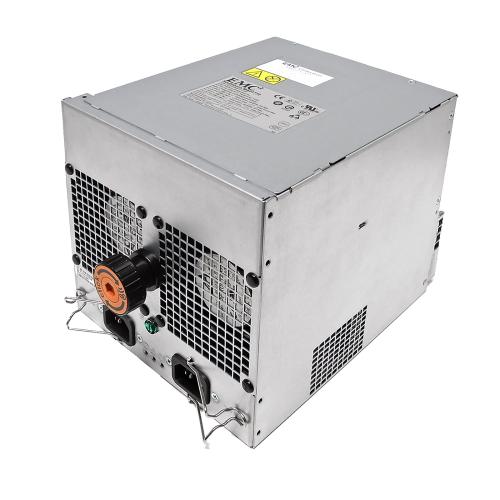

Блок питания EMC 071-000-545: 1300W для VNX High Density DAE

EMC 071-000-545 — это мощный модульный блок питания переменного тока (1300 Вт), разработанный специально для дисковых полок высокой плотности (High Density DAE), в частности для шасси Voyager 60 (VRA60) на 60 дисков. Данное решение используется в системах хранения данных EMC VNX5500, VNX5700 и VNX7500 для размещения огромных массивов информации (Big Data, архивы, видеонаблюдение) в компактном объеме 4U.

Учитывая высокую плотность размещения дисков (до 60 штук 3.5" в одном корпусе), требования к питанию и охлаждению значительно возрастают. Модуль 071-000-545 спроектирован для обеспечения стабильного тока (более 100 Ампер по линии 12В) при максимальной нагрузке, возникающей, например, при одновременном раскручивании шпинделей всех дисков (Spin-up). Блок питания работает в схеме резервирования (обычно 2 или 4 блока на полку), что гарантирует непрерывность доступа к данным даже при отказе нескольких модулей.

Уникальной особенностью данной модели является наличие двойного входа AC (в некоторых модификациях) или поддержка специфических режимов распределения нагрузки для балансировки фаз в ЦОД. Блок оснащен высокоэффективной системой активного охлаждения, способной прокачивать большие объемы воздуха через плотно упакованные ряды жестких дисков.

Основные характеристики

• Мощность: 1300 Вт
• Тип шасси: 4U High Density (60-drive bay DAE)
• Совместимость: EMC VNX5500, VNX5700, VNX7500 (шасси VRA60)
• Входное напряжение: 100–240 В AC
• Выходное напряжение: Dual 12V Output
• Охлаждение: Высокопроизводительные турбины

Детальное описание

Модуль 071-000-545 представляет собой массивный блок, устанавливаемый в заднюю часть 4U шасси. В отличие от стандартных блоков для 3U полок, он имеет вертикальную ориентацию (в зависимости от слота) и оснащен усиленной системой фиксации. На панели управления находятся:

• Мощный разъем питания (часто C19/C20 из-за токов >10А).
• Индикаторы состояния (AC OK, DC OK, Fault).
• Рукоятка для горячей замены.

Внутренняя электроника блока включает в себя передовые схемы коррекции мощности (PFC) и цифрового управления. Блок постоянно обменивается данными с контроллерами дисковой полки (LCC), сообщая текущую нагрузку. Это позволяет системе динамически управлять энергопотреблением, например, отключая неиспользуемые блоки питания в периоды низкой активности (режим Power Saving), если это настроено в политиках.

Технические параметры

• Парт-номера: 071-000-545, 071-000-545-99, SG9015
• Входной ток: До 14-15 А (требует качественной проводки и PDU)
• Выход +12V1: 54.2 А
• Выход +12V2: 54.2 А
• Общая мощность: 1300 Вт (Max)
• Вес: ~3.3 кг

Применение и совместимость

Этот блок питания является эксклюзивным для полки расширения:

• EMC DAE VRA60 (Voyager): 60-дисковое шасси вертикальной загрузки.

Используется в составе массивов VNX Series Gen 1 и Gen 2, а также некоторых моделей VMAX, использующих аналогичные полки высокой плотности.

Преимущества

• Высокая мощность: Обеспечивает питание 60 дисков Enterprise-класса.
• Надежность: Разработан для Heavy Duty нагрузок.
• Hot Swap: Замена на лету без выдвижения тяжелого шасси из стойки.
• Эффективность: Минимизация тепловыделения в плотных стойках.
