Материнская плата IBM 00AE553 для X240
Артикул:
00AE553
Характеристики
Производитель
IBM
Максимальный объем оперативной памяти, Гб
768 ГБ
Количество слотов оперативной памяти
24
Сайт производителя
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

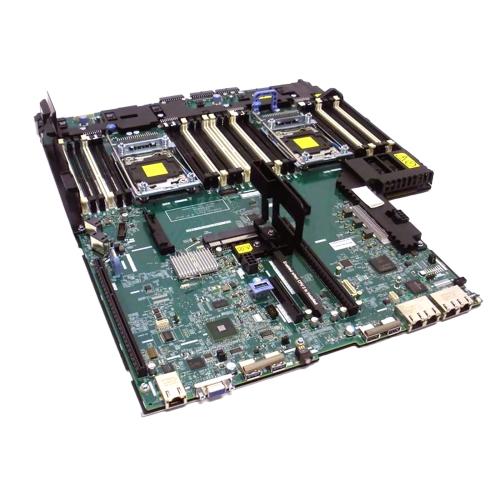

Системная плата 00AE553 компании IBM предназначена для вычислительного узла Flex System x240 Compute Node в составе конвергентной инфраструктуры IBM Flex System. Двухпроцессорное исполнение с поддержкой Intel Xeon E5-2600 v2 (Ivy Bridge-EP) в сокете LGA2011 и 24 слотами DDR3 ECC позволяет наращивать ресурсы обработки в пределах одного шасси CX400. Плата 00AE553 обеспечивает поддержку iSCSI и FCoE через встроенный адаптер Emulex BE3 при активации Feature-on-Demand лицензии.
Применение и сценарии использования
Конвергентная инфраструктура и облачные платформы
Вычислительный узел x240 с платой 00AE553 разрабатывался для размещения в IBM Flex System Enterprise Chassis, где до 14 блейдов совместно используют коммутационные модули, блоки питания и систему управления IMM2. Платформа оптимальна для построения частных облаков с IBM Flex System Manager и OpenStack.
Виртуализация высокой плотности
Благодаря 24 слотам памяти и поддержке до 768 ГБ DDR3 ECC узел обеспечивает высокую плотность виртуальных машин в гипервизорах VMware ESXi и Microsoft Hyper-V. Встроенный Trusted Platform Module (TPM) 1.2 и технология AES-NI ускоряют шифрование данных в виртуализированных средах.
Высокопроизводительные вычисления (HPC)
Два слота мезонин-адаптеров PCIe 3.0 x16 открывают возможность установки InfiniBand и 40GbE карт для построения вычислительных кластеров с малой задержкой межузловых соединений.
Технические характеристики
- Артикул: 00AE553
- Производитель: IBM
- Тип: Системная плата блейд-сервера (Compute Node)
- Форм-фактор: Проприетарный (IBM Flex System x240)
- Сокет процессора: LGA2011, 2 сокета
- Чипсет: Intel C602
- Поддерживаемые процессоры: Intel Xeon E5-2600 v2 (Ivy Bridge-EP)
- Тип памяти: DDR3 ECC RDIMM / LRDIMM (1333/1600/1866 МГц)
- Количество слотов памяти: 24 (12 на каждый процессор)
- Максимальный объём памяти: 768 ГБ
- Порты SATA: Нет (хранение через мезонин-адаптеры)
- Слоты расширения: 2 × PCIe 3.0 x16 (мезонин) + 1 × PCIe Expansion коннектор
- Сетевые контроллеры: 2 × 10GbE (Emulex BE3 Virtual Fabric Adapter)
- Разъёмы питания: Проприетарный разъём шасси IBM Flex System
- Управление: IBM IMM2 (Integrated Management Module II)
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: системная плата в антистатической упаковке.
Опционально: процессоры, модули памяти, I/O мезонин-адаптеры заказываются отдельно.
Рекомендации по замене
Плата устанавливается в вычислительный узел Flex System x240 согласно IBM Installation and Service Guide (форм-фактор определяется шасси CX400 M1). Перед заменой необходимо корректно завершить работу гипервизора, мигрировать виртуальные машины и выполнить разметку UEFI. После установки обновить прошивки через IBM ToolCenter UpdateXpress.
Интеграция с инфраструктурой
Совместимость: IBM Flex System Enterprise Chassis; IBM Flex System x240 Compute Node (8737); Intel Xeon E5-2600 v2; IMM2; мезонин-адаптеры IBM Virtual Fabric и InfiniBand.
Преимущества решения
- Высокая плотность вычислений: до 14 двухпроцессорных узлов в одном шасси 10U при совместном использовании сетевых и энергетических ресурсов.
- 768 ГБ оперативной памяти: 24 слота DDR3 ECC обеспечивают ресурсы для плотной консолидации виртуальных машин и работы in-memory СУБД.
- Встроенный 10GbE VFA: двухпортовый адаптер Emulex BE3 с поддержкой iSCSI, FCoE и виртуальных NIC (vNIC/vHBA) без дополнительного оборудования.
- Гибкая I/O архитектура: два мезонин-слота PCIe 3.0 x16 поддерживают широкий спектр сетевых и хранилищных адаптеров IBM Flex System.
- Централизованное управление: интеграция с IBM Flex System Manager обеспечивает единую консоль для всех вычислительных, сетевых и хранилищных ресурсов в шасси.
Вопросы и ответы
Совместима ли плата 00AE553 с процессорами E5-2600 v1 (Sandy Bridge)?
Нет. Плата 00AE553 относится к поколению Flex System x240 v2, рассчитанному на процессоры Xeon E5-2600 v2 (Ivy Bridge-EP). Модели v1 (Sandy Bridge) физически не совместимы с этой версией платы несмотря на одинаковый сокет LGA2011.
В каком шасси работает вычислительный узел IBM Flex System x240?
Узел x240 устанавливается исключительно в шасси IBM Flex System Enterprise Chassis (14 отсеков, 10U). Использование в других шасси, включая BladeCenter, несовместимо конструктивно и по интерфейсам управления.
Поддерживается ли FCoE на встроенном адаптере 00AE553?
FCoE и iSCSI поддерживаются через встроенный Emulex BE3 VFA, но требуют активации IBM Feature on Demand (FoD) лицензии: IBM Virtual Fabric Advanced Software Upgrade. Без лицензии адаптер работает только в режиме стандартного Ethernet.
Можно ли смешивать RDIMM и LRDIMM в одном узле?
Нет. Все 24 слота должны быть заполнены модулями одного типа: либо только RDIMM, либо только LRDIMM. Смешение типов не поддерживается и может привести к нестабильной работе системы или отказу POST-теста.
Какую систему управления использует плата 00AE553?
Плата оснащена IBM Integrated Management Module II (IMM2), который обеспечивает удалённое управление, мониторинг, запись журналов событий и UEFI-конфигурацию. IMM2 интегрируется с IBM Flex System Manager для централизованного администрирования всего шасси.
