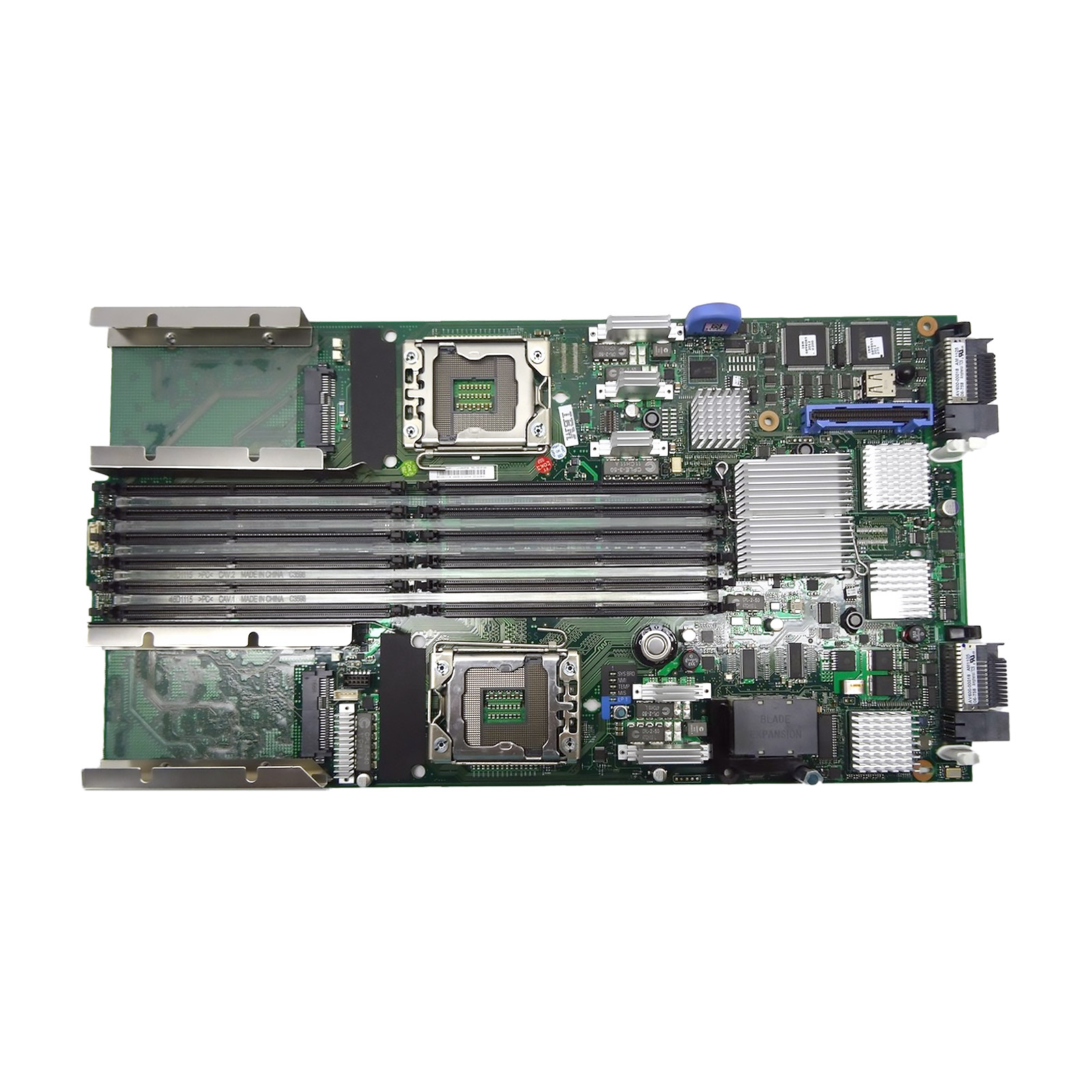

Материнская плата IBM 68Y8186R для HS22
Артикул:
68Y8186R
Характеристики
Производитель
IBM
Максимальный объем оперативной памяти, Гб
192 ГБ
Количество слотов оперативной памяти
12
Сайт производителя
Все характеристики
21 219.93 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Системная плата 68Y8186R производства IBM служит основой блейд-сервера BladeCenter HS22 — одного из наиболее распространённых серверных компонентов платформы IBM BladeCenter эпохи Xeon 5600. Двухпроцессорная архитектура на базе сокета LGA1366 с поддержкой процессоров Westmere-EP и 12 слотами DDR3 ECC позволяет сохранять работоспособность блейд-шасси при замене вышедших из строя компонентов. Плата 68Y8186R совместима со всеми шасси BladeCenter с коммутационными модулями Ethernet и Fibre Channel.
Применение и сценарии использования
Замена системных плат в работающем BladeCenter
Плата 68Y8186R позволяет восстановить работу блейд-сервера HS22 без замены всего узла или шасси. Оригинальная плата IBM сохраняет совместимость с модулями расширения CFFh (горизонтальным) и CIOv (вертикальным), поэтому подключённые сетевые и хранилищные адаптеры продолжают работу после замены.
Консолидация виртуальных серверов
Xeon 5600 Series (Westmere-EP) с поддержкой Intel VT-x и VT-d обеспечивает хорошую производительность для парка виртуальных машин начального и среднего уровня под управлением VMware ESX 4.x/5.x или Hyper-V 2008 R2.
Разработка и тестовые среды
Восстановленные блейды HS22 широко используются в корпоративных лабораториях для CI/CD-сред, тестовых стендов и окружений разработки, где не требуются высокие характеристики, но важна надёжная серверная инфраструктура.
Технические характеристики
- Артикул: 68Y8186R
- Производитель: IBM
- Тип: Системная плата блейд-сервера
- Форм-фактор: Проприетарный (IBM BladeCenter HS22)
- Сокет процессора: LGA1366, 2 сокета
- Чипсет: Intel 5520
- Поддерживаемые процессоры: Intel Xeon 5500 (Nehalem-EP), 5600 (Westmere-EP)
- Тип памяти: DDR3 ECC RDIMM (800/1066/1333 МГц)
- Количество слотов памяти: 12 (по 6 на каждый процессор)
- Максимальный объём памяти: 192 ГБ
- Порты SATA: Нет (хранение через блейд-шасси BladeCenter)
- Слоты расширения: 1 × CFFh (горизонтальный компактный) + 1 × CIOv (вертикальный)
- Сетевые контроллеры: 2 × 1GbE (Broadcom встроенные) + возможность расширения через CFFh/CIOv
- Разъёмы питания: Проприетарный разъём шасси IBM BladeCenter
- Управление: IBM Integrated Management Module (IMM/AMM)
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: системная плата в антистатической упаковке.
Опционально: модули расширения CFFh, процессоры Xeon 5600, модули памяти DDR3 ECC заказываются отдельно.
Рекомендации по замене
Замена платы выполняется при извлечённом блейде из шасси BladeCenter. Все модули расширения CFFh и CIOv снимаются и переставляются на новую плату. После установки необходимо обновить прошивку через IBM UpdateXpress System Pack и повторно настроить BIOS.
Интеграция с инфраструктурой
Совместимость: IBM BladeCenter H, HT, E, S, T (все типы шасси BladeCenter); Intel Xeon 5500 и 5600 Series; модули расширения Gigabit Ethernet, 10GbE, Fibre Channel, SAS в форм-факторах CFFh/CIOv.
Преимущества решения
- Оригинальный IBM компонент: полное соответствие IBM Blueprint для HS22, корректная работа с BIOS и Remote Supervisor Adapter без модификаций.
- Совместимость со всеми шасси BladeCenter: плата устанавливается в любой тип шасси BladeCenter — H, HT, E, S, T — с управляющим модулем AMM/MM.
- Гибкость I/O через CFFh/CIOv: широкий выбор сетевых и хранилищных адаптеров в компактных форм-факторах для подключения к любым коммутирующим модулям шасси.
- Экономичный путь модернизации: замена только платы, а не всего блейда или шасси, позволяет существенно снизить затраты на поддержку устаревшей, но функционирующей инфраструктуры.
- Поддержка 192 ГБ памяти: 12 слотов DDR3 обеспечивают ресурсы для задач средней нагрузки без необходимости перехода на более новую платформу.
Вопросы и ответы
Какие процессоры совместимы с платой 68Y8186R?
Плата 68Y8186R поддерживает процессоры Intel Xeon 5500 Series (Nehalem-EP: X5570, X5560, E5530 и другие) и Intel Xeon 5600 Series (Westmere-EP: X5690, X5680, X5650 и другие). Оба сокета должны использовать одинаковый тип, частоту и объём кэша процессора.
Совместима ли плата со всеми шасси IBM BladeCenter?
Да, серверный модуль HS22 с платой 68Y8186R устанавливается во все типы шасси IBM BladeCenter: BladeCenter H, HT, E, S и T. Шасси должно быть оснащено актуальной версией прошивки Advanced Management Module (AMM) для совместимости с Xeon 5600.
Поддерживает ли HS22 технологию Intel Turbo Boost?
Да, при установке процессоров Xeon 5600 Series технология Turbo Boost 1.0 поддерживается. Функция активируется в настройках BIOS сервера. Xeon 5500 Series поддерживает первое поколение Turbo Boost с аналогичными возможностями динамического разгона.
Сколько дисков можно подключить к блейду IBM HS22?
Блейд HS22 имеет два внутренних отсека для 2.5" SAS/SATA дисков с горячей заменой. Для доступа к внешнему СХД используются адаптеры Fibre Channel или iSCSI в слотах CFFh/CIOv или внешнее подключение через коммутационные модули шасси BladeCenter.
Можно ли установить плату 68Y8186R в другие блейд-серверы IBM?
Нет. Плата разработана исключительно для корпуса IBM BladeCenter HS22 и имеет проприетарный форм-фактор. Установка в HS22V, HS23 или другие блейды IBM невозможна из-за различий в конструкции, расположении разъёмов и типах коннекторов.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
IBM |
|
Максимальный объем оперативной памяти, Гб
|
192 ГБ |
|
Количество слотов оперативной памяти
|
12 |
|
Сайт производителя
|
https://lenovopress.lenovo.com/tips0695-bladecenter-hs22 |
|
Совместимость
|
IBM BladeCenter H/HT/E/S/T; Intel Xeon 5500 (Nehalem-EP); Intel Xeon 5600 (Westmere-EP) |
|
Сокет
|
LGA1366 |
|
Тип:
|
Материнская плата |
|
Форм-фактор
|
Проприетарный (IBM BladeCenter HS22) |
|
Чипсет
|
Intel 5520 |
|
Гарантия
|
12 месяцев |
|
Вид поставки
|
Kit |
|
Базовая единица
|
шт |
