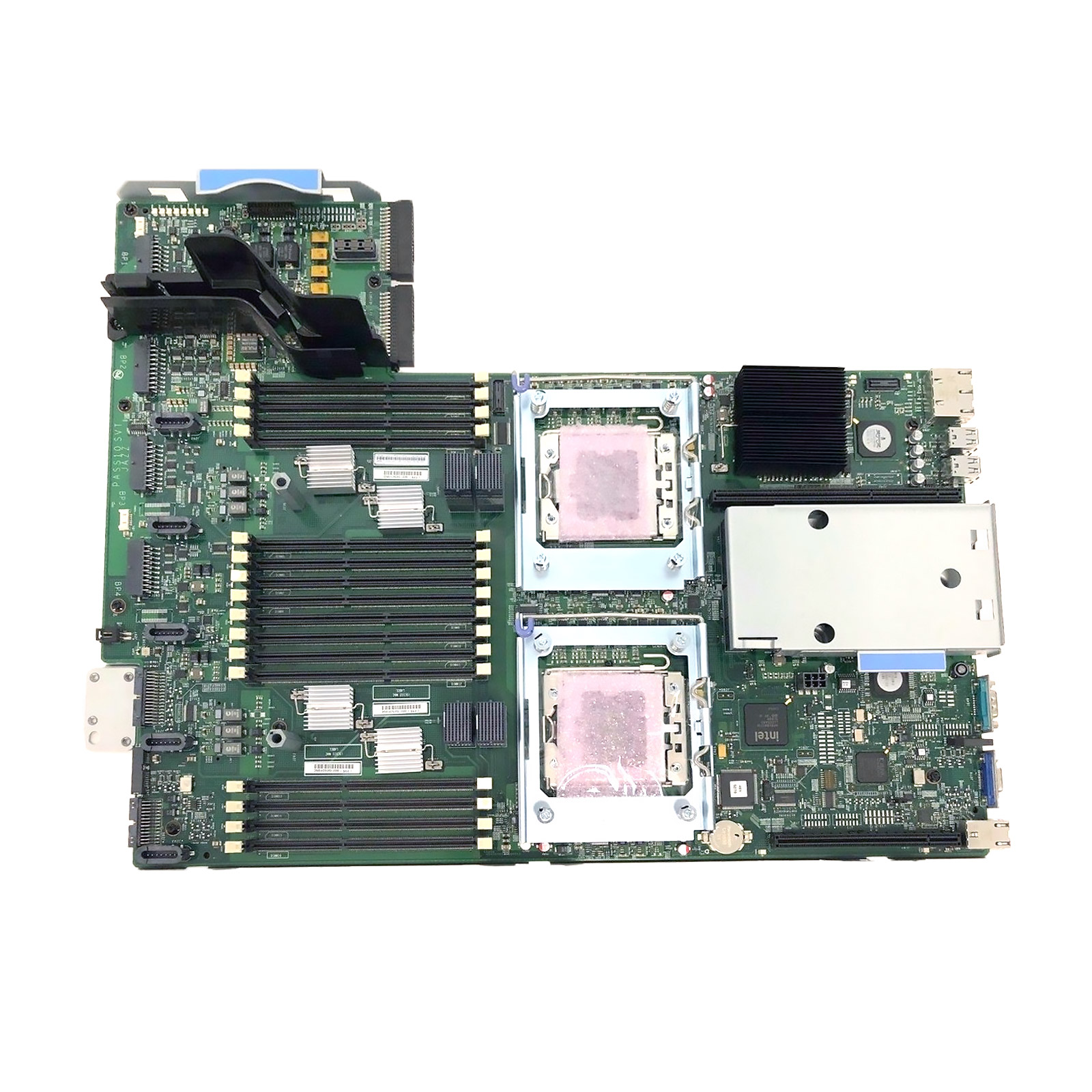

Материнская плата IBM 81Y8964 для X3690 X5 7147
Артикул:
81Y8964
Характеристики
Производитель
IBM
Максимальный объем оперативной памяти, Гб
1 ТБ (2 ТБ с MAX5)
Количество слотов оперативной памяти
16
Сайт производителя
Все характеристики
45 088.82 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Серверная материнская плата 81Y8964 компании IBM является системной основой сервера x3690 X5 модели 7147 — двухпроцессорной платформы с поддержкой Intel Xeon E7-2800 и E7-8800 Series на сокете LGA1567. Реализуя пятое поколение IBM X-Architecture (eX5), плата 81Y8964 обеспечивает уникальную функцию расширения памяти через модуль MAX5: стандартные 16 слотов DDR3 дополняются ещё 32 при подключении MAX5 V2, поднимая суммарный объём до 2 ТБ. Артикул 81Y8964 используется как FRU-номер для замены в шасси IBM x3690 X5 (Machine Type 7147).
Применение и сценарии использования
In-memory базы данных и аналитика
Плата 81Y8964 в комплекте с MAX5 Memory Expansion Unit ориентирована на рабочие нагрузки SAP HANA, IBM solidDB и Oracle Database In-Memory. Именно для таких задач IBM разработала модель 7147-F1x с предустановленным MAX5 и 256 ГБ памяти. При объёме до 2 ТБ в оперативной памяти можно разместить аналитические базы среднего предприятия целиком, исключив операции ввода-вывода.
Консолидация виртуальных машин
Четыре канала памяти на процессор и поддержка режима «4P в 2P-корпусе» (технология eX5) обеспечивают производительность уровня четырёхпроцессорных серверов при вдвое меньших затратах на лицензирование программного обеспечения. VMware ESXi 5.x и Microsoft Hyper-V поддерживают платформу официально.
Обслуживание и поддержка x3690 X5
Оригинальный FRU 81Y8964 применяется для горячей замены материнской платы в рамках сервисного обслуживания парка серверов x3690 X5 в дата-центрах. Установка занимает минимальное время простоя при наличии резервного экземпляра.
Технические характеристики
- Артикул: 81Y8964
- Производитель: IBM
- Тип: Серверная материнская плата
- Форм-фактор: Проприетарный (IBM System x3690 X5)
- Сокет процессора: LGA1567 (Socket LS), 2 сокета
- Чипсет: Intel 7500
- Поддерживаемые процессоры: Intel Xeon E7-2800 Series, E7-8800 Series
- Тип памяти: DDR3 ECC RDIMM (800/978/1066/1333 МГц)
- Количество слотов памяти: 16 (8 на каждый процессор)
- Максимальный объём памяти: 1 ТБ (встроенные), 2 ТБ с MAX5 Memory Expansion
- Порты SATA: Нет встроенных (хранение через RAID/HBA PCIe)
- Слоты расширения: 6 × PCIe Gen2 (через рейзер-карты) + 1 × MAX5 коннектор
- Сетевые контроллеры: 2 × 1GbE Broadcom BCM5709C
- Разъёмы питания: 2 × 8-pin EPS CPU + проприетарный AUX разъём
- Управление: IBM IMM (Integrated Management Module)
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: системная плата с рейзер-картами и монтажным лотком (Tray) согласно комплектности FRU 81Y8964.
Опционально: MAX5 Memory Expansion Unit (V1: 59Y6265 или V2), процессоры Xeon E7, дополнительные модули DRAM DDR3 приобретаются отдельно.
Рекомендации по установке
Плата заменяется с извлечением сервера из стойки. Необходима осторожная работа с четырёхпроцессорным разъёмом LGA1567: он чувствителен к изгибу контактов. После установки рекомендуется обновить прошивку IMM и BIOS через IBM ToolCenter UpdateXpress System Pack Installer.
Интеграция с инфраструктурой
Совместимость: IBM System x3690 X5 (7147-AC1); Intel Xeon E7-2800 Series; Intel Xeon E7-8800 Series; IBM MAX5 Memory Expansion (V1, V2); RAID-контроллеры ServeRAID M5015, M5025, B5015; VMware ESXi 5.x; Windows Server 2008 R2/2012.
Преимущества решения
- eX5 технология IBM: уникальная архитектура позволяет получить производительность четырёхпроцессорного сервера при двухпроцессорных затратах на лицензирование ПО.
- Масштабирование памяти до 2 ТБ: подключение MAX5 V2 удваивает объём DDR3 ECC до 64 слотов — критически важно для in-memory СУБД и SAP HANA.
- Архитектура Xeon E7: процессоры E7-2800/8800 с числом ядер до 10 обеспечивают Enterprise-класс RAS (надёжность, доступность, обслуживаемость) недоступный в Xeon E5-серии.
- Полноценный FRU-набор: в комплект входят рейзер-карты и монтажный лоток, необходимые для сервисного восстановления — плата готова к установке без дополнительных аксессуаров.
- Поддержка 6 PCIe Gen2 слотов: обширные возможности расширения для установки нескольких RAID-контроллеров, HBA и сетевых адаптеров одновременно.
Вопросы и ответы
Чем отличается FRU 81Y8964 от 88Y5746?
Оба номера относятся к одной и той же системной плате IBM x3690 X5 — 81Y8964 и 88Y5746 являются взаимозаменяемыми FRU-номерами для сервера 7147-AC1. Разница лишь в формате каталогизации IBM: один — первоначальный Part Number, второй — альтернативный номер в базе IBM Service Parts.
Нужен ли MAX5 для работы сервера x3690 X5?
Нет, MAX5 не является обязательным компонентом. Сервер полностью работоспособен с 16 слотами памяти на самой плате (до 1 ТБ при использовании 32 ГБ LRDIMM). MAX5 необходим только при потребности в объёме свыше 1 ТБ. Следует учитывать, что не все процессоры Xeon E7 поддерживают подключение MAX5.
Совместима ли плата 81Y8964 с SAP HANA?
Да, IBM System x3690 X5 включён в список сертифицированных платформ SAP HANA. Особенно подходят модели 7147-HAx и 7147-HBx с предустановленным MAX5 и объёмом памяти 256 ГБ. Перед развёртыванием SAP HANA необходимо убедиться в актуальности прошивок и использовании сертифицированных SAP операционных систем (SLES, RHEL).
Какой максимальный объём памяти без MAX5 для платы 81Y8964?
Без MAX5 доступны 16 слотов DIMM на системной плате: при заполнении модулями 32 ГБ LRDIMM DDR3 максимальный объём составит 512 ГБ (при двух CPU). При использовании 16 ГБ RDIMM — 256 ГБ.
Поддерживает ли 81Y8964 процессоры Xeon E5-серии?
Нет. Сокет LGA1567 (Socket LS) физически и электрически несовместим с Xeon E5-серией, использующей LGA2011. Плата 81Y8964 работает исключительно с процессорами Xeon E7-2800 (двухпроцессорными) и E7-8800 (многопроцессорными) серий.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
IBM |
|
Максимальный объем оперативной памяти, Гб
|
1 ТБ (2 ТБ с MAX5) |
|
Количество слотов оперативной памяти
|
16 |
|
Сайт производителя
|
https://lenovopress.lenovo.com/tips0818 |
|
Совместимость
|
IBM System x3690 X5 (7147); Intel Xeon E7-2800 Series; Intel Xeon E7-8800 Series; IBM MAX5 Memory Expansion |
|
Сокет
|
LGA1567 (Socket LS) |
|
Тип:
|
Материнская плата |
|
Форм-фактор
|
Проприетарный (IBM System x3690 X5) |
|
Чипсет
|
Intel 7500 |
|
Гарантия
|
12 месяцев |
|
Вид поставки
|
Kit |
|
Базовая единица
|
шт |
