Материнская плата SuperMicro MBD-X12SPA-TF-B LGA4189, C621A, 16*DDR4(3200), 4*M.2, 7*PCIE, 10Glan, G

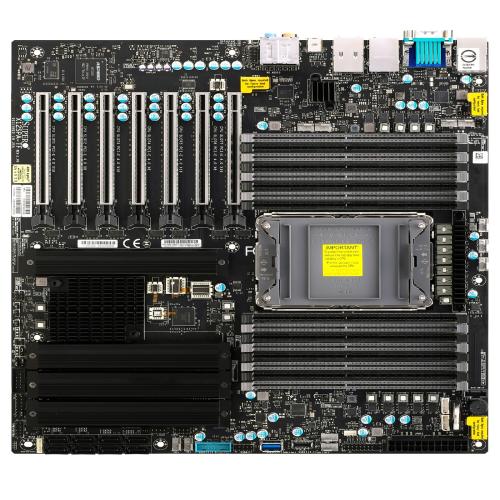

Серверная материнская плата MBD-X12SPA-TF-B компании Supermicro — флагманское решение в форм-факторе E-ATX для однопроцессорных рабочих станций и серверов на базе Intel Xeon Scalable 3-го поколения (Ice Lake-SP). Сокет LGA4189 (Socket P+) вместе с чипсетом Intel C621A открывает доступ к 16 слотам DDR4 ECC с максимальным объёмом 4 ТБ, поддержкой Intel Optane PMem 200 Series и семью слотами PCIe 4.0. Плата MBD-X12SPA-TF-B выпускается в варианте «Bulk», идентичном по характеристикам розничной версии MBD-X12SPA-TF-O.

Применение и сценарии использования

Высокопроизводительная рабочая станция для инженерных расчётов

Четыре полноскоростных слота PCIe 4.0 x16 без PLX-коммутаторов позволяют одновременно установить несколько GPU или ускорителей без потерь пропускной способности. Плата MBD-X12SPA-TF-B успешно применяется в EDA-рабочих станциях, системах машинного зрения и медицинской визуализации, требующих стабильного многокарточного конфигурирования.

Сервер хранения и обработки данных

Восемь портов SATA3 в сочетании с четырьмя разъёмами M.2 NVMe (PCIe 4.0 x4) обеспечивают одновременное подключение большого числа накопителей без RAID-контроллера расширения. Встроенный контроллер Intel C621A поддерживает RAID 0/1/5/10 для SATA-накопителей, а VROC-ключ активирует RAID на NVMe.

Облачные и корпоративные серверы

Встроенный порт 10GbE (Marvell AQC113) исключает необходимость дополнительной карты расширения для высокоскоростного подключения, а выделенный порт IPMI с независимым чипом Realtek обеспечивает надёжное удалённое управление по IPMI 2.0.

Технические характеристики

• Артикул: MBD-X12SPA-TF-B
• Производитель: SuperMicro
• Тип: Серверная материнская плата
• Форм-фактор: E-ATX (Extended ATX, 305 × 330 мм)
• Сокет процессора: LGA4189 (Socket P+), 1 сокет
• Чипсет: Intel C621A
• Поддерживаемые процессоры: Intel Xeon Scalable 3rd Gen (Ice Lake-SP); Intel Xeon W-3300; TDP до 270 Вт
• Тип памяти: DDR4 ECC RDIMM / LRDIMM / 3DS ECC (до 3200 МГц); Intel Optane PMem 200
• Количество слотов памяти: 16
• Максимальный объём памяти: 4 ТБ
• Порты SATA: 8 × SATA III (6 Гбит/с), RAID 0/1/5/10; 4 × M.2 PCIe 4.0 x4 (2260/2280/22110)
• Слоты расширения: 4 × PCIe 4.0 x16, 3 × PCIe 4.0 x8 (в слоте x16)
• Сетевые контроллеры: 1 × 1GbE (Intel I210-AT) + 1 × 10GbE (Marvell AQC113) + 1 × 1GbE (IPMI, Realtek RTL8211F)
• Разъёмы питания: 24-pin SSI EEB + 2 × 8-pin EPS CPU
• USB: 2 × USB 2.0 + 4 × USB 3.2 Gen1 + 2 × USB 3.2 Gen2 (включая Type-C)
• Управление: IPMI 2.0, ASPEED AST2500 BMC
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: материнская плата, кабели SATA, заглушка I/O, компакт-диск с драйверами и документацией.

Опционально: VROC-ключ для RAID на NVMe, процессор Xeon Ice Lake, модули памяти DDR4 ECC приобретаются отдельно.

Рекомендации по установке

Плата устанавливается в корпуса с поддержкой форм-фактора E-ATX (SSI EEB 305 × 330 мм). При использовании всех четырёх M.2-слотов следует учесть, что последний слот PCIe x16 блокируется — эти линии являются общими для M.2 и PCIe. Для активации Intel Optane PMem 200 потребуется совместимый процессор Xeon Scalable 3-го поколения серий 83xx/63xx/53xx/4314 или выше.

Интеграция с инфраструктурой

Совместимость: Intel Xeon Scalable 3rd Gen (Ice Lake-SP); Intel Xeon W-3300; корпуса E-ATX / SSI EEB; Intel Optane PMem 200 Series; стандарты IPMI 2.0 / Redfish.

Преимущества решения

• 7 слотов PCIe 4.0: максимальная пропускная способность PCIe четвёртого поколения без компромиссов — редкая конфигурация для однопроцессорных плат класса E-ATX.
• Встроенный 10GbE: контроллер Marvell AQC113 обеспечивает высокоскоростную сеть без занятия слота PCIe и дополнительных затрат на карту расширения.
• Поддержка Intel Optane PMem 200: гибридная архитектура памяти открывает новые сценарии с хранением рабочего набора данных непосредственно в модулях Optane с персистентностью.
• 4 TB DDR4 ECC: объём памяти, достаточный для самых требовательных задач in-memory аналитики, виртуализации и машинного обучения.
• Supermicro IPMI 2.0 / ASPEED AST2500: полнофункциональный BMC с KVM-over-IP и поддержкой Redfish API для удалённого управления уровня data-center.
