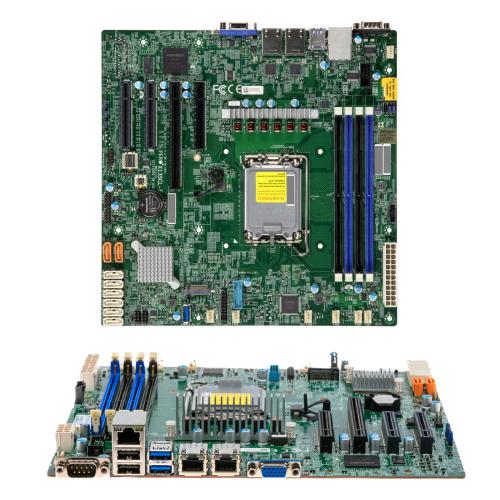

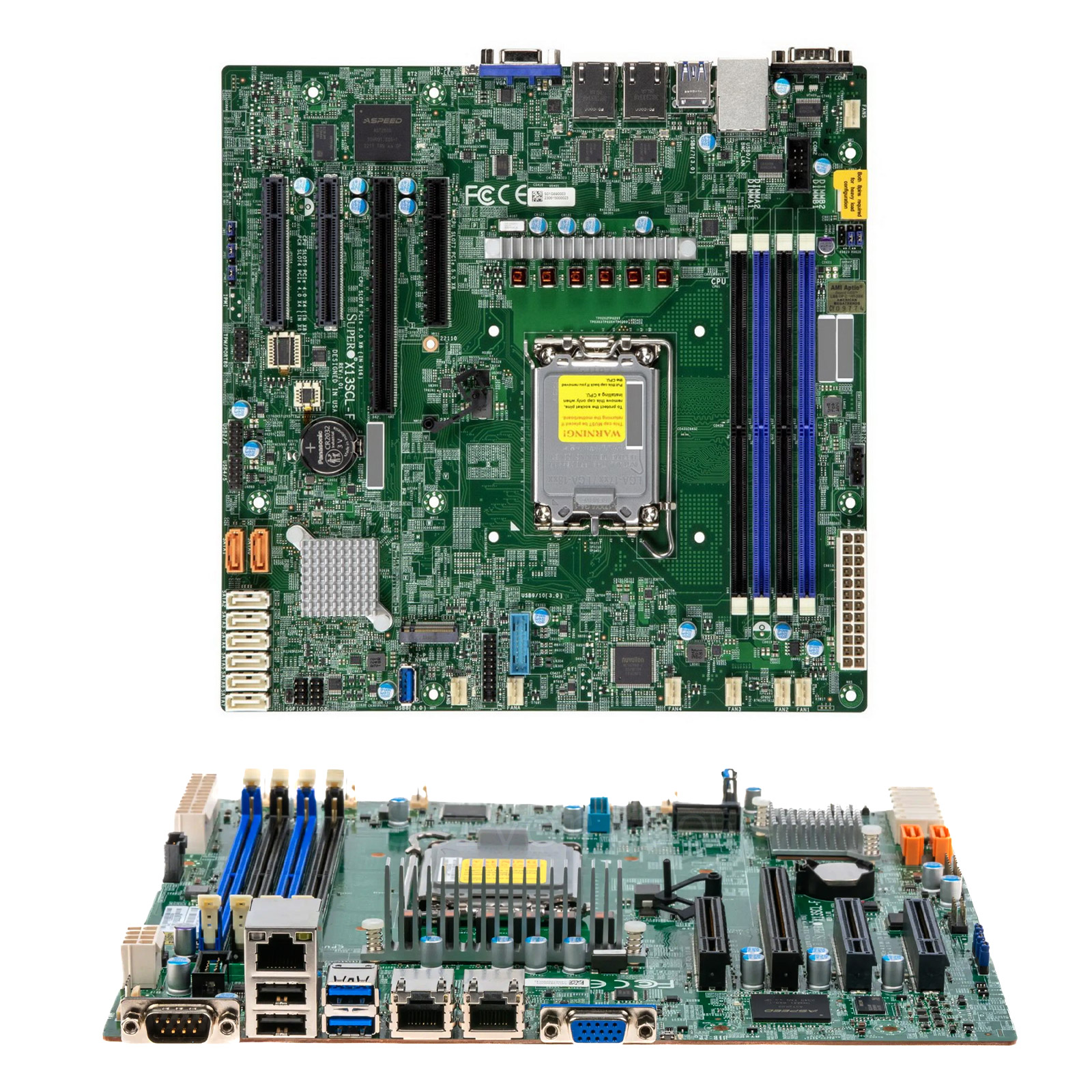

Материнская плата SuperMicro MBD-X13SCL-F-B

Серверная материнская плата MBD-X13SCL-F-B компании Supermicro выполнена в форм-факторе Micro-ATX и ориентирована на однопроцессорные серверы и рабочие станции на базе Intel Xeon E-2400 Series или Xeon 6300 Series в сокете LGA1700. Чипсет Intel C262 обеспечивает поддержку DDR5 ECC UDIMM до 128 ГБ в четырёх слотах при частоте до 4400 МГц, а слоты PCIe 5.0 открывают доступ к современным NVMe и GPU. Плата MBD-X13SCL-F-B позиционируется как компактное и экономичное серверное решение для офисных систем, Edge-серверов и серверов начального уровня.

Применение и сценарии использования

Компактный сервер начального уровня и Edge

Форм-фактор Micro-ATX и поддержка Xeon E-2400 Series (TDP до 95 Вт) делают плату MBD-X13SCL-F-B идеальной основой для компактных серверов 1U/2U и Edge-узлов с ограниченным пространством. Встроенный IPMI (BMC) обеспечивает удалённое управление без дополнительного оборудования в труднодоступных точках развёртывания.

Малый и средний бизнес

Двойной 1GbE LAN на базе Intel i210 позволяет организовать отказоустойчивое сетевое подключение или разделить трафик данных и управления. Восемь портов SATA3 с RAID 0/1/5/10 через контроллер C262 закрывают потребности в локальном хранении данных без дополнительных карт.

Лабораторный и учебный сервер

Компактный форм-фактор и доступная цена относительно полноразмерных серверных плат делают MBD-X13SCL-F-B популярным выбором для учебных стендов, лабораторных сред и тестовых конфигураций с серверными характеристиками ECC-памяти.

Технические характеристики

• Артикул: MBD-X13SCL-F-B
• Производитель: SuperMicro
• Тип: Серверная материнская плата
• Форм-фактор: Micro-ATX (244 × 244 мм)
• Сокет процессора: LGA1700 (Socket V0), 1 сокет
• Чипсет: Intel C262
• Поддерживаемые процессоры: Intel Xeon E-2400 Series; Intel Xeon 6300 Series; Intel Pentium; TDP до 95 Вт
• Тип памяти: DDR5 ECC UDIMM (до 4400 МГц)
• Количество слотов памяти: 4
• Максимальный объём памяти: 128 ГБ
• Порты SATA: 8 × SATA III (6 Гбит/с), RAID 0/1/5/10; 1 × M.2 PCIe 4.0 x4 (2280/22110)
• Слоты расширения: 1 × PCIe 5.0 x8, 1 × PCIe 5.0 x8 (в слоте x16), 2 × PCIe 4.0 x4 (в слоте x8)
• Сетевые контроллеры: 2 × 1GbE (Intel i210) + 1 × 1GbE (выделенный IPMI/BMC)
• Разъёмы питания: 24-pin ATX + 1 × 8-pin EPS CPU
• USB: 4 × USB 3.2 Gen1 + 6 × USB 2.0
• Управление: IPMI 2.0, встроенный BMC
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: материнская плата, кабели SATA, заглушка I/O.

Опционально: процессор Xeon E-2400, модули DDR5 ECC UDIMM, M.2 NVMe-накопитель приобретаются отдельно.

Рекомендации по установке

Плата совместима со стандартными Micro-ATX корпусами при условии наличия необходимого числа слотов расширения. Перед монтажом процессора убедитесь в соответствии TDP с системой охлаждения: LGA1700 поддерживает как боксовые кулеры, так и серверные радиаторы. После первоначальной загрузки рекомендуется обновить BIOS до актуальной версии с сайта Supermicro.

Интеграция с инфраструктурой

Совместимость: Intel Xeon E-2400 Series; Intel Xeon 6300 Series; стандартные Micro-ATX корпуса; DDR5 ECC UDIMM; стандарты IPMI 2.0 / Redfish.

Преимущества решения

• PCIe 5.0 в компактном форм-факторе: наличие слотов PCIe 5-го поколения в Micro-ATX плате открывает доступ к NVMe Gen5 накопителям и современным сетевым картам 100GbE.
• DDR5 ECC в серверном исполнении: память пятого поколения с коррекцией ошибок обеспечивает скорость передачи данных на 50% выше DDR4 при сохранении серверной надёжности.
• Встроенный IPMI без лицензии: в отличие от ряда конкурентов Supermicro предоставляет IPMI 2.0 базовые функции без дополнительных лицензионных платежей.
• 8 портов SATA3: богатые возможности для локального хранения данных в компактном форм-факторе — больше, чем у многих полноразмерных конкурентов.
• Двойной Intel i210 LAN: два независимых контроллера Gigabit Ethernet позволяют объединить порты (bonding) или разделить трафик данных и управления.
