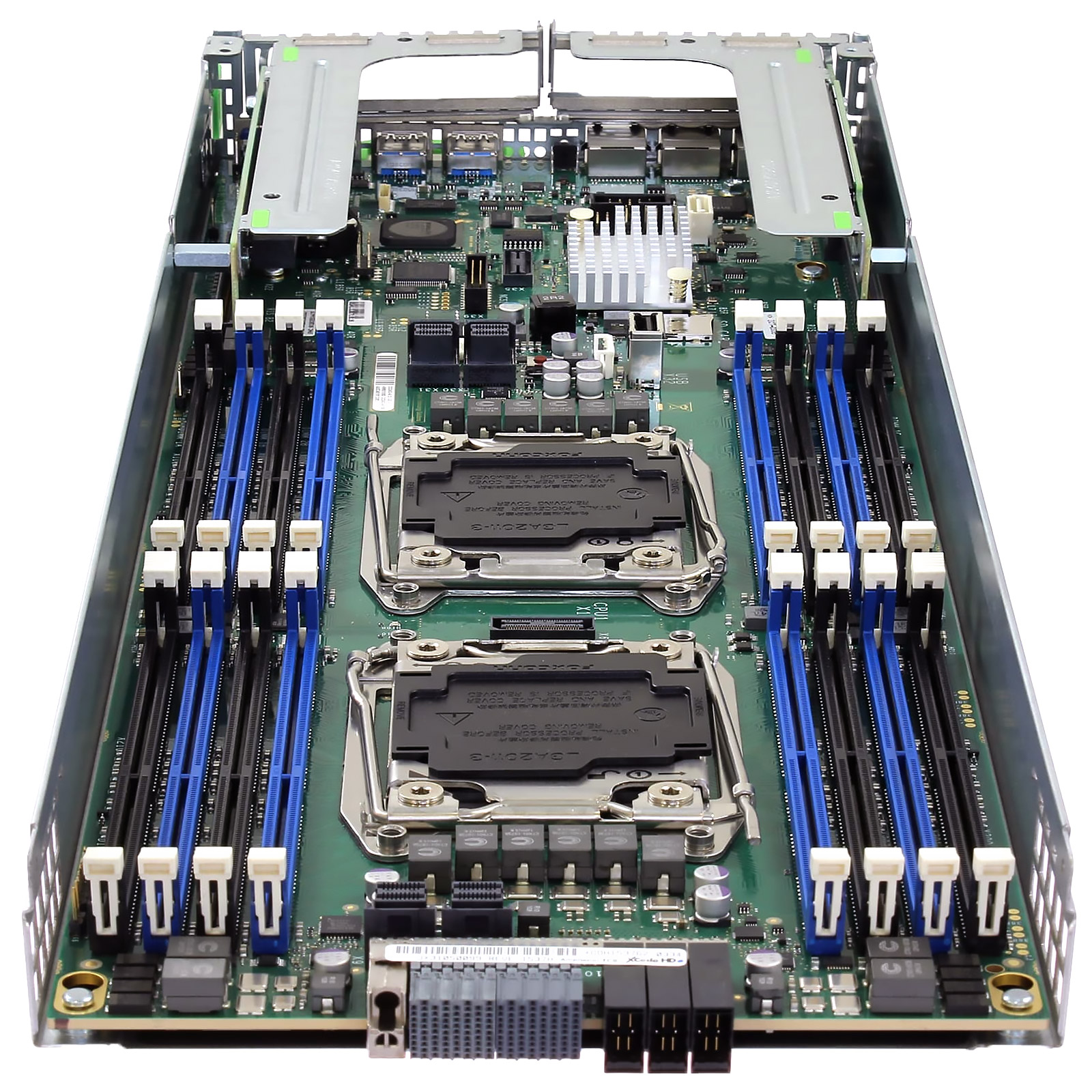

Системная плата Fujitsu S26361-D3343-A100 38042201

Системная плата с артикулом 38042201 (каталожный номер производителя S26361-D3343-A100) компании Fujitsu является основой вычислительного модуля PRIMERGY CX2550 M1 в составе мультиузлового серверного решения CX400 M1. Двухпроцессорная архитектура на базе сокета LGA2011-3 (Socket R3) с чипсетом Intel C610 и процессорами Intel Xeon E5-2600 v3 (Haswell-EP) ориентирована на плотные облачные развёртывания. Плата 38042201 поддерживает до 512 ГБ DDR4 ECC RDIMM в 16 слотах и оснащена двумя слотами PCIe Gen3 x16 для адаптеров расширения.

Применение и сценарии использования

Облачные платформы высокой плотности

Шасси PRIMERGY CX400 M1 вмещает до четырёх серверных узлов CX2550 M1 в 2U высоте. Плата 38042201 обеспечивает каждому узлу полноценный вычислительный ресурс при совместном использовании блоков питания и системы охлаждения, снижая совокупную стоимость владения в облачных дата-центрах.

Серверы сервисных провайдеров

Форм-фактор «1U half-wide» с весом узла порядка 4 кг и управляющим портом iRMC (integrated Remote Management Controller) делают платформу CX2550 M1 популярным выбором среди хостинг-провайдеров и телеком-компаний для size-efficient размещения в стойках.

Восстановление парка PRIMERGY CX

Оригинальная системная плата 38042201 применяется сервисными инженерами для замены вышедших из строя плат в работающих кластерах Fujitsu PRIMERGY без обновления всего шасси или перехода на новое поколение оборудования.

Технические характеристики

• Артикул: 38042201
• Каталожный номер Fujitsu: S26361-D3343-A100
• Производитель: Fujitsu
• Тип: Системная плата блейд-сервера
• Форм-фактор: Проприетарный (Fujitsu PRIMERGY CX2550 M1, 1U half-wide)
• Сокет процессора: LGA2011-3 (Socket R3), 2 сокета
• Чипсет: Intel C610
• Поддерживаемые процессоры: Intel Xeon E5-2600 v3 (Haswell-EP)
• Тип памяти: DDR4 ECC RDIMM (1333/1600/2133 МГц)
• Количество слотов памяти: 16 (8 на каждый процессор)
• Максимальный объём памяти: 512 ГБ
• Порты SATA: 6 × SATA III (Intel C610, RAID 0/1 SW)
• Слоты расширения: 2 × PCIe Gen3 x16 (через рейзер-карту CX)
• Сетевые контроллеры: 2 × 1GbE (встроенная LAN) + 1 × 1GbE (Management LAN/iRMC)
• Разъёмы питания: Проприетарный разъём шасси Fujitsu CX400 M1
• Управление: Fujitsu iRMC S4 (integrated Remote Management Controller)
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: системная плата в антистатической упаковке; рейзер-карта для PCIe-слотов в базовой конфигурации входит в состав узла.

Опционально: RAID-контроллер Fujitsu PRAID CP400i или EP420i устанавливается в слот PCIe отдельно.

Рекомендации по замене

Замена платы выполняется с извлечением узла CX2550 M1 из шасси CX400 M1. Узел обслуживается по принципу «tool-less» для большинства компонентов. После замены системной платы рекомендуется обновить прошивку iRMC S4 и BIOS до актуальных версий через Fujitsu ServerView Suite или Lifecycle Management.

Интеграция с инфраструктурой

Совместимость: Fujitsu PRIMERGY CX2550 M1; Fujitsu PRIMERGY CX2570 M1; шасси CX400 M1; Intel Xeon E5-2600 v3; RAID-контроллеры PRAID CP400i, EP420i; Fujitsu ServerView Suite.

Преимущества решения

• Высокая плотность серверов: четыре двухпроцессорных узла в 2U шасси обеспечивают оптимальное соотношение вычислительной мощности и занимаемого пространства в стойке.
• DDR4 на платформе Haswell: применение четвёртого поколения памяти ECC на процессорах E5-2600 v3 обеспечивает высокую пропускную способность для параллельных задач.
• Fujitsu iRMC S4: управляющий контроллер обеспечивает мониторинг, KVM-over-IP и виртуальные носители без выделенного порта iLO или iDRAC — функционал встроен в плату.
• Гибкость хранения: шесть встроенных SATA-портов плюс возможность подключения RAID-контроллеров PCIe серии PRAID дают свободу в организации хранилищ данных.
• Оригинальный Fujitsu FRU: гарантированная совместимость с системой мониторинга ServerView и цепочкой поставок запасных частей Fujitsu.
