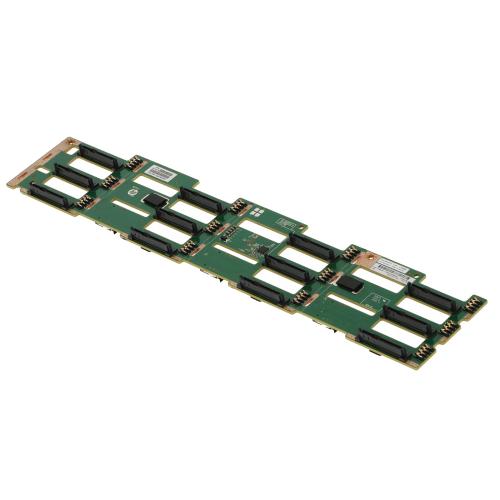

Плата бекплейна HP 777284-001 12X3.5 LFFдля DL380 DL388 G9

Плата бэкплейн 777284-001 компании HP рассчитана на 12 накопителей LFF форм-фактора 3,5 дюйма в серверах ProLiant DL380 и DL388 поколения Gen9. Поддерживает протоколы SAS и SATA со скоростью передачи данных до 12 Гбит/с, обеспечивая надёжную связь между дисками и RAID-контроллером.

Применение и сценарии использования

Замена в серверах HP ProLiant DL380 Gen9

Артикул 777284-001 (сборочный) применяется при замене неисправной платы бэкплейн в 2U-серверах DL380 G9 и DL388 G9. Совместимость с оригинальным номером 742794-001 упрощает идентификацию компонента в HP SPP (Service Pack for ProLiant).

Хранилище для баз данных и виртуализации

Серверы DL380 Gen9 с 12 LFF-дисками популярны в роли узлов базы данных Oracle, MS SQL и виртуализации VMware. Надёжный бэкплейн с 12 Гбит/с SAS критически важен для поддержания IOPS и задержек на нужном уровне.

Корпоративные архивы и вторичное хранилище

Высокая ёмкость 12 × LFF дисков делает платформу востребованной для архивирования данных. Возможность горячей замены позволяет поддерживать хранилище в работе при замене накопителей без остановки сервиса.

Технические характеристики

• Артикул: 777284-001
• Производитель: HP
• Тип: Плата бэкплейн
• Форм-фактор дисков: 3,5 дюйма (LFF)
• Количество отсеков: 12
• Интерфейс: SAS / SATA, до 12 Гбит/с
• Alternate P/N: 742794-001
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: плата бэкплейн. Кабели питания 747560-001 приобретаются отдельно (или входят в комплект поставки продавца).

Рекомендации по установке

Плата устанавливается в штатное посадочное место шасси DL380 Gen9. Перед работой обесточьте сервер, извлеките все диски из передней панели. После монтажа подключите кабели питания и SAS-кабели к контроллеру в соответствии со схемой в руководстве по обслуживанию HPE.

Интеграция с инфраструктурой

Совместимость: HP ProLiant DL380 Gen9, HP ProLiant DL388 Gen9. Работает с HP Smart Array контроллерами серии P4xx и P8xx.

Преимущества решения

• 12 Гбит/с SAS: максимальная скорость обмена данными для современных SAS SSD и корпоративных жёстких дисков.
• Двойная нумерация: артикул соответствует обоим номерам HP (777284-001 и 742794-001), что упрощает заказ через различных дистрибьюторов.
• Большая ёмкость в 2U: 12 LFF-отсеков в стандартном форм-факторе обеспечивают до нескольких сотен терабайт в одном шасси при использовании 14–18 ТБ дисков.

Вопросы и ответы

Дополнительные сведения о совместимости

HP ProLiant DL380 Gen9 вышел в 2014 году и долгое время оставался одним из наиболее популярных серверов корпоративного класса в категории 2U. DL388 Gen9 представляет специализированную версию шасси для повышенных вычислительных нагрузок с возможностью размещения двух блоков питания увеличенной мощности.

Оба сервера используют одинаковый форм-фактор корпуса и одну и ту же переднюю панель, что объясняет совместимость с одним бэкплейном 777284-001. Альтернативный сборочный артикул 742794-001 встречается в HPE Part Surfer и спецификациях ремонтных заказов — это тот же компонент под другим логистическим номером.

При заказе важно убедиться, что на сервере установлена 12 LFF (Large Form Factor) конфигурация передней панели. DL380 Gen9 также выпускался в конфигурации 24 SFF — для неё требуется другой бэкплейн. Уточнить конфигурацию можно по серийному номеру через HPE Product Configurator или QuickSpecs DL380 Gen9.
