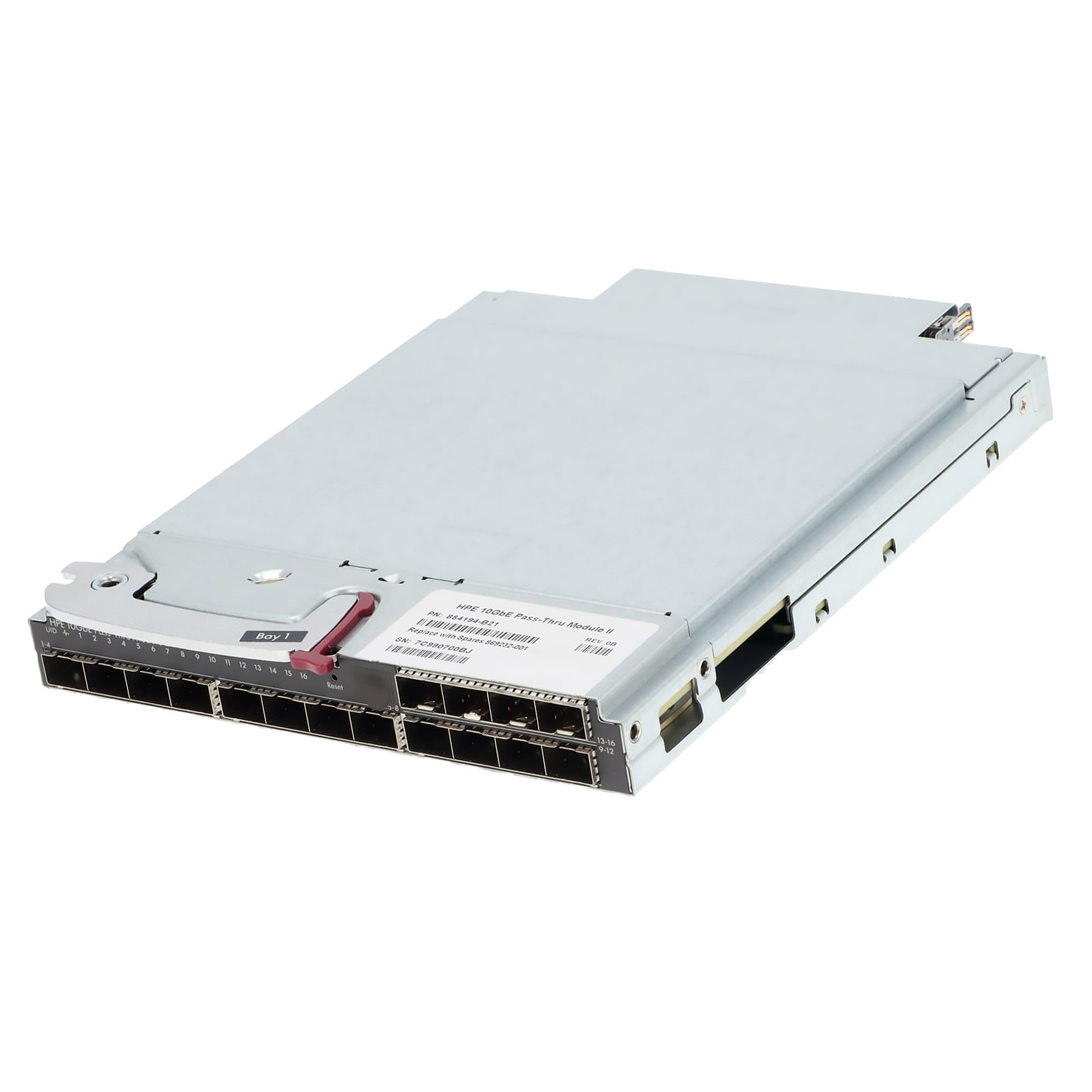

Плата расширения HPE 869232-001 10GbE Pass-Thru Module II
Артикул:
869232-001
Характеристики
Производитель
HPE
Дополнительно
Тип: 10GbE Pass-Thru Module II; Слоты: 16 × SFP+; Скорость: 10 Гбит/с; Поддержка: SFP и SFP+ трансиверов, медных DAC-кабелей, FCoE (CEE)
Вид запасной части
Модуль расширения сети
Назначение
Модуль 10GbE Pass-Thru для подключения блейд-серверов к внешней сети через HPE BladeSystem c-Class
Все характеристики
255 486.69 руб./шт
Мало
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Модуль HPE 869232-001 — это 10GbE Pass-Thru Module II для блейд-систем HPE c-Class. Устройство обеспечивает прямое (pass-through) соединение каждого блейд-сервера с внешней сетью через 16 портов SFP+, исключая задержки общего коммутационного матрикса.
Применение и сценарии использования
Высокопроизводительные сетевые подключения блейд-серверов
Модуль 869232-001 применяется в шасси HPE BladeSystem c-Class (c3000, c7000), когда требуется простая и прозрачная 10G-связность без функций L2/L3 коммутатора. Каждый блейд получает выделенный порт к внешней сети — никакой конкуренции за полосу пропускания.
Конвергированные сети FCoE
Поддержка Converged Enhanced Ethernet (CEE) позволяет передавать трафик FCoE к внешнему коммутатору с поддержкой FCoE, объединяя хранилище и ethernet-трафик на одном физическом соединении 10G.
Гибкие оптические и медные подключения
Поддержка SFP, SFP+ трансиверов и медных DAC-кабелей обеспечивает совместимость с разнообразной патч-кордовой инфраструктурой без замены самого модуля при изменении топологии.
Технические характеристики
- Артикул: 869232-001
- Производитель: HPE
- Тип: Модуль расширения сети (10GbE Pass-Thru Module II)
- Скорость: 10 Гбит/с
- Количество портов: 16 × SFP+
- Поддерживаемые интерфейсы: SFP, SFP+, DAC-кабели
- Поддержка FCoE: Да (CEE-трафик)
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль Pass-Thru.
Рекомендации по размещению
Модуль вставляется в интерконнект-отсек шасси HPE c-Class. Установка и извлечение выполняются без выключения шасси (hot-swap). Трансиверы и DAC-кабели приобретаются отдельно с учётом нужной дальности и типа среды.
Интеграция с инфраструктурой
Совместимость: HPE BladeSystem c3000, c7000; ProLiant BL cClass Server Blades. Каждый порт модуля соответствует одному блейд-слоту шасси — конфигурация «один к одному».
Преимущества решения
- Неблокирующая архитектура: каждый блейд получает выделенный 10G-канал без разделения полосы с другими серверами.
- Поддержка FCoE: конвергентная сеть снижает количество адаптеров и кабелей, уменьшая общую стоимость владения.
- Гибкость медиа: оптика (SR/LR/ER) и медь (DAC) поддерживаются на уровне трансивера без смены модуля.
- Простота управления: pass-thru архитектура не требует отдельной конфигурации — настройка выполняется только на внешнем коммутаторе.
Вопросы и ответы
Какую скорость обеспечивает модуль 869232-001?
Модуль 869232-001 поддерживает скорость до 10 Гбит/с на каждом из 16 портов SFP+. Также возможны 1 Гбит/с-соединения при использовании стандартных SFP-трансиверов.
Нужен ли отдельный коммутатор при использовании pass-thru модуля?
Да. Pass-thru модуль не содержит коммутационной логики — каждый порт напрямую выходит на внешний коммутатор. Вся логика VLAN и маршрутизации реализуется на стороне TOR- или агрегирующего коммутатора.
Поддерживает ли модуль медные DAC-кабели?
Да, поддерживаются как оптические трансиверы (SR/LR), так и медные кабели прямого подключения (DAC), что упрощает интеграцию с имеющейся кабельной инфраструктурой.
В каких шасси HPE работает данный модуль?
Модуль предназначен для шасси HPE BladeSystem c-Class — это c3000 (8 слотов) и c7000 (16 слотов). Совместимость с другими шасси не поддерживается.
Можно ли использовать модуль вместе с FCoE-коммутаторами?
Да, при наличии подходящего NIC или адаптера на блейд-сервере модуль поддерживает Converged Enhanced Ethernet (CEE) — стандарт для передачи FCoE-трафика к внешнему FCoE-коммутатору.
