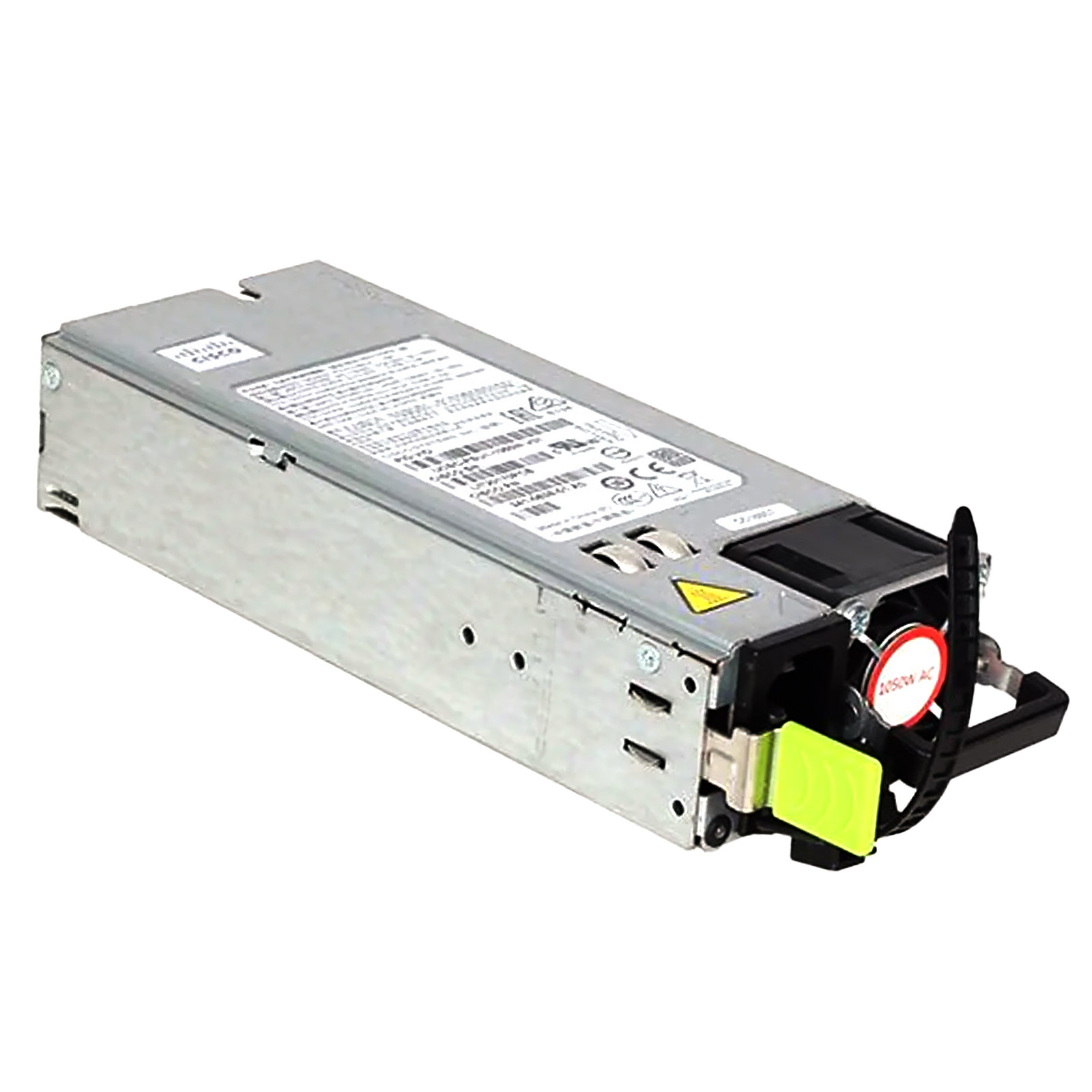

Блок питания Cisco HX-PSU1-1600W=

Cisco HX-PSU1-1600W= — флагманский блок питания сверхвысокой мощности (1600 Вт) для самых производительных конфигураций серверов Cisco HyperFlex и UCS C-Series. В эпоху искусственного интеллекта (AI), машинного обучения (ML) и виртуализации с тяжелой графикой, стандартных блоков на 770-1050 Вт становится недостаточно для систем с топовыми процессорами, большими объемами памяти и несколькими графическими ускорителями GPU (NVIDIA V100/A100/A40).

Модель HX-PSU1-1600W= обеспечивает беспрецедентную плотность мощности в стандартном серверном форм-факторе. Блок сертифицирован по стандарту 80 PLUS Platinum, обеспечивая КПД >94% в зонах оптимальной нагрузки. Высокий КПД критичен: потеря даже 5% при 1600 Вт означает выделение 80 Вт лишнего тепла, требующего интенсивного охлаждения.

Основные характеристики

• Максимальная мощность: 1600 Вт (только при 200–240 В)
• Назначение: Питание HPC узлов, GPU-серверов
• Эффективность: 80 PLUS Platinum
• Разъем: IEC 60320 C14 (усиленный)
• Совместимость: HyperFlex HX240c M5/M6, UCS C240 M5/M6
• Горячая замена: Да (Hot-Plug)

Детальное описание

Блок HX-PSU1-1600W= спроектирован с использованием передовых полупроводниковых технологий для достижения высокой удельной мощности. Он выдает колоссальный ток по линии +12В (>130 Ампер), который распределяется через материнскую плату и райзер-карты к процессорам и разъемам питания видеокарт. Стабильность напряжения первостепенна: просадка даже на 0.5В при пике GPU может привести к сбою или перезагрузке.

Несмотря на огромную мощность, блок сохраняет габариты стандартного PSU для C-Series. Это позволяет легко модернизировать серверы: если вы решили доустановить в UCS C240 M5 пару мощных видеокарт, достаточно заменить блоки 1050 Вт на 1600 Вт (при условии совместимости кабельной разводки).

Важный момент инсталляции: хотя разъем выглядит как стандартный C14, подключать тонким кабелем нельзя. При мощности 1600 Вт ток при 200В составляет ~8-9 Ампер. Рекомендуются качественные кабели сечением ?1.0 мм? (AWG 16-14), чтобы избежать нагрева кабеля и разъема. PDU в стойках также должны быть рассчитаны на такую нагрузку.

Система охлаждения работает на высоких оборотах при полной нагрузке, создавая мощный воздушный поток. Это помогает вытягивать горячий воздух из зоны GPU, дополняя основные вентиляторы шасси.

Технические параметры

• Входное напряжение: 200–240 В AC (рекомендуемое)
• Входной ток: До 10 А
• Выходная мощность: 1600 Вт
• КПД: >90-94% (Platinum)
• Интерфейс мониторинга: PMBus
• Вес: ~1.3 кг

Применение и совместимость

Основная ниша — гиперконвергентные и классические сервера с ускорителями:

• Cisco HyperFlex: HX240c M5 All Flash/Hybrid с GPU
• Cisco UCS: C240 M5, C240 M6, C480 M5
• Cisco UCS S-Series: S3260 (серверы хранения с огромным количеством дисков)

Блок необходим, если калькулятор мощности Cisco показывает потребление >950-1000 Вт, чтобы обеспечить запас надежности и не эксплуатировать блоки 1050 Вт на пределе.

Преимущества

• Максимальная производительность: Снимает ограничения по питанию
• Запас надежности: Работа без перегрузок
• Инвестиции в будущее: Апгрейд без замены питания
• Управляемость: Видимость энергопотребления через Intersight
