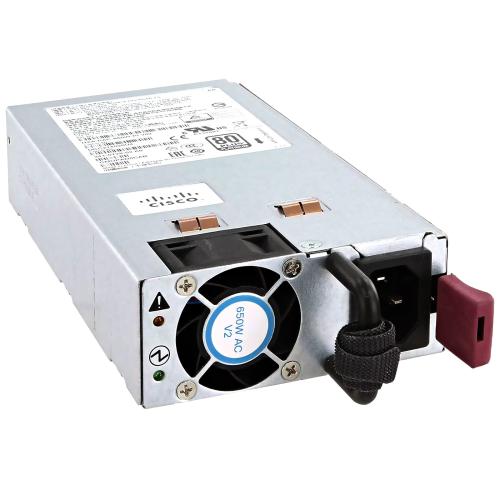

Блок питания Cisco NXA-PAC-650W-PI=

Cisco NXA-PAC-650W-PI= — специализированный блок питания переменного тока (AC) мощностью 650 Вт для высокопроизводительных коммутаторов ЦОД серии Cisco Nexus 9000 и некоторых моделей Nexus 3000. Главная особенность устройства — схема воздушного потока Port-side Intake (PI): охлаждающий воздух засасывается со стороны лицевой панели (где порты Ethernet) и выбрасывается горячим с задней стороны (где блоки питания). Это критически важно для соблюдения архитектуры "горячих" и "холодных" коридоров в современных дата-центрах.

Для быстрой визуальной идентификации рукоятка блока окрашена в бордовый (Burgundy) цвет. Это стандарт Cisco: оборудование с красной/бордовой маркировкой предназначено для забора воздуха из холодного коридора со стороны портов. Перепутать его с блоком PE (Port-side Exhaust, синяя ручка) недопустимо — встречные потоки приведут к перегреву и отключению коммутатора.

Основные характеристики

• Мощность: 650 Вт
• Направление потока: Port-side Intake (вход со стороны портов)
• Цветовая маркировка: Burgundy (Бордовая рукоятка)
• Входное напряжение: 100–240 В AC
• Совместимость: Nexus 9300-EX, 9300-FX, Nexus 3100-V
• Резервирование: 1+1
• Эффективность: 80 PLUS Platinum

Детальное описание

NXA-PAC-650W-PI= представляет собой компактный модуль с высокой плотностью компоновки. Оснащен интеллектуальным контроллером, который общается с операционной системой NX-OS через шину управления. Это позволяет администраторам получать точные данные о входном напряжении, выходном токе, температуре и скорости вентилятора. Блок автоматически регулирует обороты вентилятора в зависимости от температуры, работая в тандеме с системными вентиляторными модулями (Fan Trays), которые также должны иметь маркировку PI (Burgundy).

Блок оснащен разъемом IEC C14 со специальной скобой-фиксатором для предотвращения случайного выдергивания кабеля. В условиях плотной кабельной разводки это важная деталь. Внутренние цепи защиты включают предохранители на входе, активный PFC, защиту от перегрева (OTP), перегрузки по току (OCP) и перенапряжения (OVP).

Важно: при выборе блока питания для Nexus 9000 нужно понимать топологию охлаждения вашего ЦОД. Если коммутаторы устанавливаются портами к холодному коридору (навстречу кондиционерам), то нужны блоки PI (как этот). Если коммутаторы ставятся портами в горячий коридор, то нужны блоки PE (Blue). Использование неправильного типа приведет к тому, что коммутатор будет засасывать горячий воздух из выхлопа серверов, что резко сократит срок службы или вызовет аварийное отключение.

Технические параметры

• Входное напряжение: 90–264 В AC (универсальный вход)
• Входной ток: До 8-4 А (зависит от напряжения)
• Частота: 47–63 Гц
• Выходная мощность: 650 Вт
• Тепловыделение: ~2218 BTU/hr (при полной нагрузке)
• Holdup Time: 20 мс
• Габариты (В x Ш x Г): 4.0 x 5.0 x 28.0 см
• Вес: 1.1 кг
• Рабочая температура: 0°C до 40°C

Применение и совместимость

Блок совместим с широким рядом коммутаторов Nexus фиксированной конфигурации:

• Nexus 9300-EX Series: 93108TC-EX, 93180YC-EX
• Nexus 9300-FX Series: 93108TC-FX, 93180YC-FX, 9348GC-FXP
• Nexus 3000 Series: Некоторые модели 3100-V (проверять по Datasheet)

Важно: все блоки питания и вентиляторные модули в одном шасси должны иметь одинаковое направление воздушного потока (одинаковый цвет ручек). Смешивание красных и синих модулей не поддерживается и приведет к ошибке при загрузке.

Преимущества

• Соответствие архитектуре ЦОД: Правильное управление воздушными потоками
• Высокая надежность: Компоненты промышленного класса для работы 24/7
• Удобство эксплуатации: Цветовая кодировка исключает ошибки
• Интеллект: Полная интеграция с системой мониторинга Nexus
• Эффективность: Platinum сертификация снижает TCO
